Плавучее нефтемусоросборочное устройство

Плавучее нефтемусоросборочное устройство

Иллюстрации

Показать все

Реферат

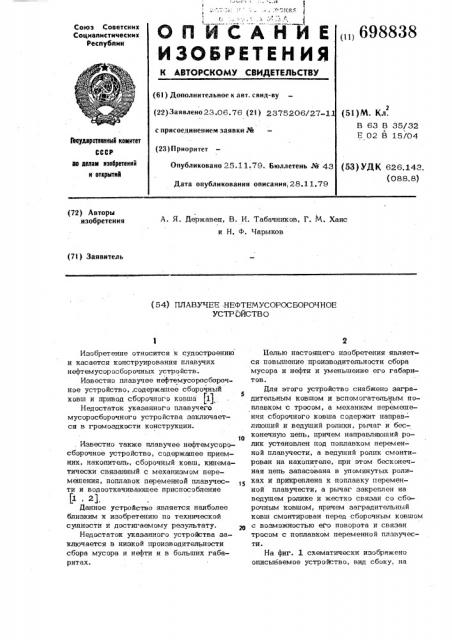

Союз Советских

Социалистических

Рес убпии

„„698838

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 23.06.76 (21) 2375206/27-1 с присоединением заявки РЙ (23) П риоритет

Опубликовано 25.11.79. Бюллетень ЛЪ 43

Дата опубликования описания,28.11.79 (51)M. Кл.

В 63 В 35/32

E 02 В 15/04

ПпударотввввыМ комитет

СССР вв делом изобретений и открытии (53) УДК 626.143. (088.8) (72) Авторы изобретения

А. Я. Державец, В. И. Табачников, Г. М. Хаис и Н. Ф. Чарыков (7!) Заявитель (54) ПЛАВУЧЕЕ НЕФТЕМУСОРОСБОРОЧНОЕ

УСТР ОЙСТВ О

Изобретение относится к судостроению и касается конструирования плавучих нефтемусоросборочных устройств.

Известно плавучее нефтемусоросборочное устройство,,содержащее сборочный

5 ковш к правов сборочного ковша (1)

Недостаток указанного плавучего мусоросборочного устройства заключается в громоздкости конструкции.

10 . Известно также плавучее нефтемусоросборочное устройство, содержащее приемник, накопитель, сборочный ковш, кинематически связанный с механизмом перемещения, поплавок переменной плавучести и водооткачивающее приспособление (1, 2)

Данное устройство является наиболее близким к изобретению по технической сущности и достигаемому результату.

Недостаток указанного устройства заключается в низкой производительности сбора мусора и нефти и в больших габаритах.

Целью настоящего изобретения является повышение производительности сбора мусора и нефти и уменьшение его габаритов.

Для этого устройство снабжено заградительным ковшом и вспомогательным lIoплавком с тросом, а механизм перемещения сборочного ковша содержит направляющий и ведущий ролики, рычаг и бесконечную цепь, причем направляющий ролик установлен под поплавком переменной плавучести, а ведущий ролик смонтирован на накопителе, при этом бесконечная цепь запасована в упомянутых роликах и прикреплена к поплавку переменной плавучести, а рычаг закреплен на ведущем ролике и жестко связан со сборочным ковшом, причем заградительный ковш смонтирован перед сборочным ковшом с возможностью его поворота и связан тросом с поплавком переменной плавучести.

На фиг. 1 схематически изображено описываемое устройство, вид сбоку, на

3 6988 фиг. 2 — вид по стрелке Б, на фиг. 3„ на фиг. 3 — разрез по АЛ, фиг. 1.

Описываемое плавучее нефтемусоросборочное устройство, содержит поплавок 1 переменной плавучести, прикрепленный трубчатыми осями 2 под уровнем жидкости.

К поплавку 1 прикреплена бесконечная цепь 3, охватывающая направляющий ролик 4, смонтированный на кронштейне 5, и ведущий ролик 6, закрепленный на оси 7.

Ролик 6 аксиально прикрепленным к нему рычагом 8 жестко связан со сборочным ковшом 9, выполненным из перфорированных пластин или решетки.

Перед сборочным ковшом 9 установлен заградительный ковш 10, соединенный тросом 11 с поплавком 1. Ковш 10 жестко связан со вспомогательным поплавком

12, размещенным в воде..

Над уровнем воды размещен накопитель

13, днище 14- которого выполнено из перфорированных листов.

Внутрь поплавка 1 подведена труба

15, связанная через трубчатые оси 2 с водооткачивающим приспособлением 16 (эжектором), соединенным с воздушной трубкой 17. Нефть накапливается в емзо кость 18, связанной с нефтеприемником

l9.

Плавучее нефтемусоросборочное устройство работает следующим образом.

При скоплении значительного количе=т-35 ва мусора перед сборочным ковшом 9 подается рабочая вода на водооткачиваюшее приспособление 16 (эжектор). Через трубу 15 и трубчатую ось 2 производится откачка жидкости из поплавка 1 перемен40 ной плавучести. Всплывая, поплавок 1 воздействует на бесконечную цепь 3, которая при помощи ведущего ролика 6 поворачивает сборочный ковш 9 таким образом, что мусор высыпается в накопитель

13.

Одновременно с подъемом поплавка 1 переменной плавучести, трос 11, соединяющий этот поплавок с заградительным ковшом 10, ослабляется и заградительный

50 ковш 10 под действием силы положительной плавучести вспомогательного поплавка

38 4

12 всплывает, перекрывая доступ мусора к устройству на период времени, когда сборочный ковш 9 находится над уровнем воды, обеспечивая непрерывность процесса сбора нефти.

Для возвращения сборочного ковша 9 и заградительного ковша 10 в исходное положение достаточно прекратить подачу рабочей воды на водооткачиваюшее приспособление 16 (эжектор), вслецствие чего происходит затопление поплавка 1 через проточную часть эжектора. Поплавок 1, под действием собственного веса, опускается в нижнее положение и возвращает сборочный ковш 9 и заградительный ковш 10 в исходное положение

Формула изобретения

Плавучее нефтемусоросборочное устройство, содержащее приемник, накопитель, сборочный ковш, кинематически связанный с механизмом перемещения, поплавок переменной: плавучести и водооткачиваюшее приспособление, о т л ич а ю ш е е с я тем, что, с целью повышения производительности сбора мусора и нефти и уменьшения габаритов, устройство снабжено заградительным ковшом и вспомогательным поплавком с тросом, а механизм перемещения сборочного ковша содержит направляющий и ведущий ролики, рычаг и бесконечную цепь, причем направляющий ролик установлен под и плавком переменной плавучести, а ведуний ролик смонтирован на накопителе, при этом бесконечная цепь запасована в упомянутых роликах и прикреплена к поплавку переменной плавучести, а рычаг закреплен на ведущем ролике и жестко связан со сборочным ковшом, причем заградительный ковш смонтирован перед сборочным ковшом с возможностью его поворота и связан тросом с поплавком переменной плавучести.

Источники информации, принятые во внимание при экспертизе

1. Патент США № 3730119, кл. 114 — 15 R, 01.05.1973.

2. Авторское свидетельство СССР № 367763, кл. E 02 В 15/04, 24. 11.1967.
