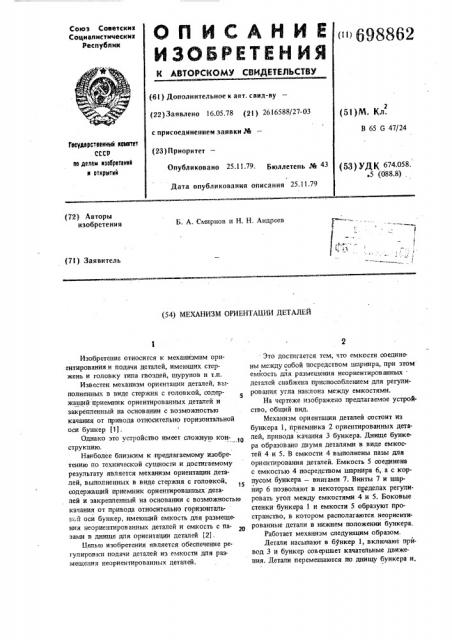

Союз Советских

Социалистических

Республик " 698862 (61) Дополнительное к авт. свид-ву (22) Заявлено 16.05.78 (21) 2616588/27-03 с присоединение»т заявки РЙ (23) Приоритет— (51) М. Кл.

В 65 G 47/24

Гввудврстввнный кем»тат. СССР во делам »эабрвтвн»» н открыт»» (53) УДК 674058

° 5 (088.8) Опубликовано 25.11.79. Бюллетень J% 43

Дата опубликования описания 25.11.79 (72) Авторы изобретения

Б. A. Смирнов и H. Н. Андрсев (71) Заявитель (54) МЕХАНИЗМ ОРИЕНТАЦИИ ДЕТАЛЕЙ

Изобретение относится к механизмам ориентирования и подачи деталей, имеющих стержень и головку типа гвоздей, шурупов и т.п.

Известен механизм ориенташ и деталей, выполненных в виде стержня с головкой, содержащий Приемник ориенптрованных деталей и закрепленный на основании с возможностью качания от привода относительно горизонтальной оси бункер (1).

Однако зто устройство имеет сложную конструкцию.

Наиболее близким к предлагаемому изобретению по технической сущности и достигаемому результату является механизм ориентации деталей, выполненных в виде стержня с головкой, содержащий приемник ориентированных деталей и закрепленный на основании с возможностью качания от привода относительно гооизонтальцой оси бункер, имеющий емкость для размеще. ния неориентированных деталей и емкость с пазами в днище для ориентации деталей (2) .

Целью изобретения является обеспечение регулировки подачи деталей из емкости для размещения неориентированных деталей.

Это досп гается тем, что емкости соедине. ны между собой посредством шарнира, при этом емкость для размещения неориентированных . деталей снабжена приспособлением для регулирования угла наклона между емкостями.

На чертеже изображено предлагаемое устройство, общий вид.

Механизм ориентации деталей состоит из бункера 1, приемника 2 ориентированных деталей, привода качания 3 бункера. Днище бункера образовано двумя деталями в виде емкостей 4 и 5. В емкоспт 4 выполнены пазы для ориенптрования деталей. Емкость 5 соединена с емкостью 4 посредством шарнира 6, а с корпусом бункера — винтами 7. Винты 7 и шарнир 6 позволяют в некоторых пределах регулировать угол между емкостями 4 и 5. Боковые стенки бункера 1 и емкости 5 образуют пространство, в котором располагаются неориентированные детали в нижнем положении бункера.

Работает механизм следующим образом.

Детали насыпают в бункер 1, включают привод 3 и бункер совершает качательные движения. Детали перемещаются по днищу бункера и, ЦНИИПИ Заказ 7146/19 Тираж 958

Подпи сное

Филиал ППП "Патент", r. Ужгород, ул. Проектная,4, 3 69 попадая в пазы, часть деталей ориентируется.

В нижнем положении бункера ориентированные детали расположены в пазах на днище, а масса неориентированных деталей располагается в емкости, образованной деталями 4 и 5. При подъеме бункера вначале продвигаются к торцовой стенке и вьгходят в приемник 2 ориентированныедетали, при дальнейшем подъеме неориентированные детали выходят иэ емкости на плоскость емкости 4 и в процессе движения ориентируются, западая в пазы.

Таким образом, движение ориентированных деталей и массы неориентиров анных деталей происходит в различные фазы цикла работы механизма, что обеспечивает более высокую его производительность.

Формула изобретения

Механизм ориентации деталей, выполненных в виде стержней с головкой, содержащий при8862 4 емник ориентированных деталей и закрепленный на основании с возможностью качания от привода относительно горизонтальной оси бункер, имеющий емкость для размещения неориентированных деталей и емкость с пазами в днище для ориентации деталей„о т л и ч а ю щ и йс я тем, что, с целью обеспечения регулировки подачи деталей из емкости для размещения неориентированных деталей, емкости соединены

10 между собой посредством шарнира, при этом емкость для размещения неориентированных деталей снабжена приспособлением для регулирования угла наклона между емкостями.

Источники информации, 15 принятые во внимание при экспертизе

1, Авторское свидетельство СССР N 405702, кл. В 65 G 47/14, 1971.

2. Патент США N 3502192, кл, В 65 G 47/24, опублик. 1970 (прототип).
