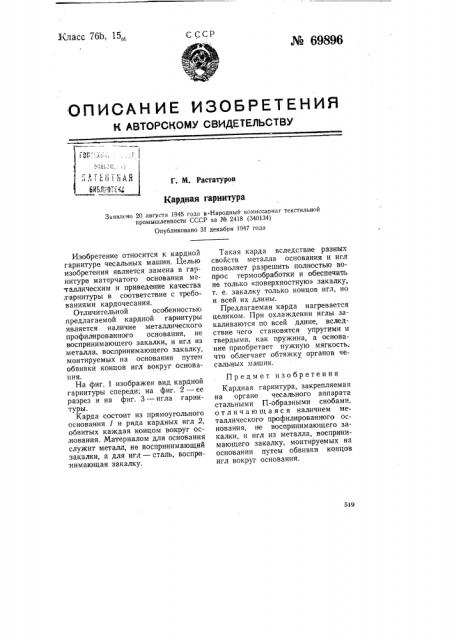

Класс 76b, 15„, С СР № 69896
ОПИСАН ИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЪСТВУ
Г. М. Растатуров
Кардная гарнитура
Заявлено 20 августа 1945 года в Народный комиссариат текстильной промышленности СССР за № 2418 (340134)
Опубликовано 31 декабря 1947 года
Изобретение относится к кардной гарнитуре чесальных машин. Целью изобретения является замена в гарнитуре матерчатого основания ме"таллическим и приведение качества
;гарнитуры в соответствие с требованиями кардочесания.
Отличительной особенностью предлагаемой кардной гарнитуры является наличие металлического профилированного основания, не воспринимающего закалки, и игл из металла, воспринимающего закалку, монтируемых на основании путем обвивки концов игл вокруг основания.
На фиг. 1 изображен вид кардной гарнитуры спереди; на фиг. 2 — ее разрез и на фиг. 3 — игла гарнитуры.
Карда состоит из прямоугольного основания 1 и ряда кардных игл 2, обвитых каждая концом вокруг ос.нования. Материалом для основания служит металл, нв воспринимающий закалки, а для игл — сталь, воспринимающая закалку.
Такая карда вследствие разных свойств металла основания и игл позволяет разрешить полностью вопрос термообработки и обеспечить не только «поверхностную» закалку, т. е. закалку только концов игл, но и всей их длины.
Предлагаемая карда нагревается целиком. При охлаждении иглы закаливаются по всей длине, вследствие чего становятся упругими и твердыми, как пружина, а основание приобретает нужную мягкость, что облегчает обтяжку органов чесальных машин.
Предмет изобретения
Кардная гарнитура, закрепляемая на органе чесального аппарата стальными П-образными скобами, отличающаяся наличием металлического профилированного основания, не воспринимающего закалки, и игл из металла, воспринимающего закалку, монтируемых на основании путем обвивки концов игл вокруг основания.
