Рыхлитель
Иллюстрации
Реферат

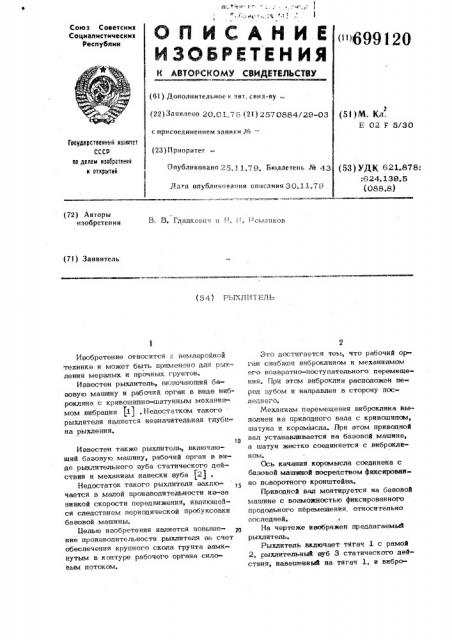

Оп ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскнх
Социвлистичвскнх
Респубпнк
699120 (бт ) Дополнительное к авт. свнд-ву (22) Заявлено 20,01..78 (2! ) 257 0884/29-03 (51)М. Кд.
К 02РЫЗ0 с присоединением заявки ¹â€”
Гкудврственный квинтет ссср м делам нзабратеннй н етнрытнй (23) Приоритет
Опубликовано?5, т 1.79. Бюллетень ¹ 43 (gg) УДК 621.878:
:624.13В.5 (088.8) Дата опубликования описания 30,11 7Я (72) A вторы изобретения
В,. В. Гладкеви r u l-r. t4, Роьтанков (71) Заявитель (54т Р -, щ:т.т =.ц ;
Изобретение относится к землеройной технике и может быть применено для рыхления мерзлых и прочных грунтов.
Известен рыхлитель, вк.-почающий базовую машину и рабочий орган в виде виброклина с кривошипно-шатунным механизмом вибрации (1) .Недостатком такого рыхлителя является незначительная глубина рыхления, IO
Известен также рыхлитель, включающий базовую машину, рабочий орган в виде рыхлительного зуба статического действия и механизм навески зуба Я .
Недостаток такого рьтхлителя заключается в малой производительности из-за низкой скорости передвижения, являющейся следствием периодической пробуксовки базовой машины.
Белью изобретения является повышение производительности рыхлителя за счет обеспечения крупного скола грунта замкнутым в контуре рабочего органа силовым потоком.
Это достигается тем, что рабочий ор« ган снабжен виброклнном и механизмом его возвратно-псступательнога перемещения, При этом виброклин расположен перед зубом и направлен в сторону последнего.
Механизм перемещения виброклина выполнен из приводного вала с кривошипом, шатуна и коромысла. При атом приводной вал устанавливается на базовой машине, а шатун жестко соединяется с виброклином.
Ось качания коромысла соединена с базовой машкой посредством фиксированно поворотного кронштейна.
Приводной вал монтируется на базовой машине с возможностью фиксированного продольного перемещения, относительно последней.
На чертеже изображен предлагаемый рыхлитель.
Рыхлитель включает тягач 1 с рамой
2, рыхлительный зуб Э статического действия, навешенный на тягач 1, и вибро4 лительный зуб татического действия, и механизм навески зуба, о т л и ч а ю— шийся тем, что, с целью повышения производительности рыхлителя за счет обеспечения крупного скола грунта замкнутым в контуре рабочего органа силовым потоком, рабочий орган снабжен вибр тклином с механизмом его возвратно-поступательного перемещения, причем виб1п роклин расположен перед зубом и направлен в сторону последнего.
2. Рыхлитель по п. 1, о т л и ч а ющ и и " я тем, что механизм перемещения виброклина. выполнен из приводного вала с
>5 кривошипом, шатуна и коромысла, причем приводной вал установлен на базовой машине, а шатун жестко связан с виброклином.
3» Рыхлитель по п. 2, о т л и ч а ю20 шийся тем, что ось качания коромысла соединена с базовой машиной посредством фиксированно-поворотного кронштейHB.
4. Рыхлитель по пп.2 и 3, о т л ич а ю шийся тем, что приводной вал закреплен на базовой машине с возможностью фиксированного продольного перемещения относительно последней.
Источники информации, принятые во внимание при акспертизе
1. Ветров Ю. A. и др. Разрушение прочных грунтов, Киев, 1973, Будивельник, cð 1 36 р pncå 1 8 1 а
?. Авторское свидетельство СССР ,№ 343004, кл. Е 02 F 3/62, 1970.
699120 клин 4 с механизмом вибрации, который выполнен из приводного вала 5, кривошипа 6, шатуна 7 и коромысла 8, i
Приводной вал 5 закреплен на раме 2 тягача 1 посредством направляющих 9, Кронштейн 10, на котором подвешено коромысло 8, соединен шарнирно с рамой 2 тягача 1 и посредством гидроцилиндра
11 с навесной рамой 12 рыхлительного зуба 3. Виброклин 4 жестко связан с шатуном 7.
Рыхлитель работает следующим .образом.
Рыхлительный зуб 3 статического действия заглубляется в грунт. Одновременно устанавливается и регулируется гидроцилиндром 11 угол удара виброклина 4. Затем включается приводной вал 5 кривошцпа 6 и ходовой механизм базовой машины.
Виброклин 4 совершает возвратнопоступательное перемещение, упирается в.поверхность мерзлого грунта и разрушает его, проталкивая тягач вперед по ходу движения.
Таким образом исключается пробуксовывание базовой машины и при заглубле=ниц рыхлительного зуба обеспечивается крупный скол грунта замкнутым в контуре рабочего органа силовым потоком.
В транспортном положении виброклин и рыхлительный зуб статического действия поднимаются вверх.
Формула изобретения
1. Рыхлитель, содержащий базовую машину, рабочий орган, включающий рых-"
69912О
