Союз Советск их

Социалистических

Респубпнк

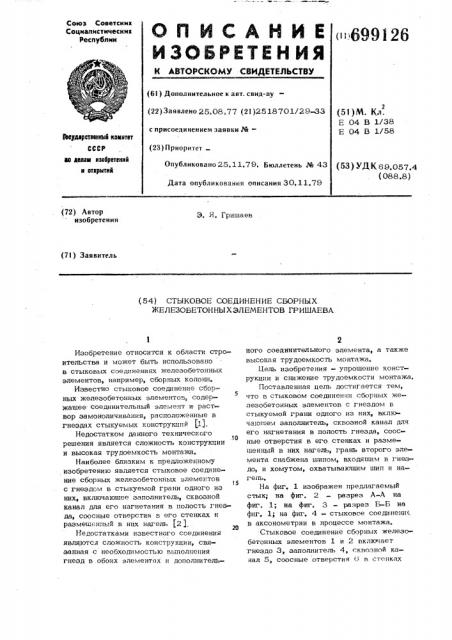

ОП ИСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

< 699126 (61) Дополнительное к авт. свид-ву (22) Заявлено 25.08.77 (21)2518701/29-33 с присоединением заявки М(23) П риоритет

Опубликовано 25.11.79. Бюллетень .% 43

Дата опубликования описания 30.11.79 (51)M. Кл.

Е 04 В 1/38 Е 04 В 1/58

3Ьеудерстеенный камнтет

СССР ао лелем нзебретеннй н вткрмтнй (53) УДК 69.057.4 (088.8) (72) Автор изобретения

Э. Я. Гришаев (71) Заявитель

{54) СТЫКОВОЕ СОЕДИНЕНИЕ СБОРНЫХ

ЖЕЛЕЗОБЕТОН НЫ Х ЭЛЕМЕНТОВ ГР ИШАЕВА

Изобретение относится к области строительства и может быть использовано в стыковых соединениях железобетонных элементов, например, сборных колонн.

Известно стыковое соединение сбор=

5 ных железобетонных элементов, содержащее соединительный злемечт и. раствор замоноличивания, расположенные в гнездах стыкуемых конструкццй (1).

Недостатком данного технического .10 решения является сложность конструкции и высокая трудоемкость монтажа, Наиболее близким к предложенному изобретению является стыковое соединение сборных железобетонных элементов

l5 с гнездом в стыкуемой грани одного из них, включающее заполнитель, сквозной канал для его нагнетания в полость гнезда, соосные отверстия в ere стенках и размешенпый в них нагель (2 ).

Недостатками известного соединения являются сложность конструкции, связанная с необходимостью выполнения гнезд в обоих элементах и дополнительного соединительного элемента, а также высокая трудоемкость монтажа.

Цель изобретения — упротцение конструкцпи и снижение трудоемкости монтажа.

Поставленная цель достигается тем, что в -тыковом соединении сборных железобетонных элементов с гнездом в стыкуемой грани одного из них, включаюшем заполнитель, сквозной канал для его нагнетания в полость гнезда, соосные отверстия в его стенках и размешенный в них нагель, грань второго элемента снабжена шипом, входяшим в гнездо, и хомутом, охватывающим шип и нагель.

На фиг. 1 изображен предлагаемый стык; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 1; на фиг. 4 — стыковое соедине пи в аксонометрии в процессе монтажа.

Стыковое соединение сборных железобетонных элементов 1 и 2 включает гнездо 3, заполнитель 4, сквозной канал 5, соосные отверстия <с.> B стенках

NoHTGK стыковогo соединения Осуществ ляется следующим образом.

Иа элемент 2, снабженный шипом 8 с хомутом 9> устанавливают элемент 1 таким образом, чтобы шип вышел в гнездо 3. После чего в сквозные отверстия

6, вводят нагель 7 таким образом, чтобы он прошел. одновременно через хомут

9, после чего в гнездо через канал 5 нагнетают заполнитель, например, цемент- 5 но»песчаный раствор.

69 гнезда 3, нагель 7, шип 8 на грани элемента 2 и хомут 9, прикрепленный к шипу 8 и охватывающий его одновременно с нагелем 7.

Изобретение позволяет упростить конструкцию стыка, снизить трудоемкость и продолжительность монтажа.

9126

Формула изобретения

Стыковое соединение сборных железобетонных элементов с гнездом в стыкуемой грани одного из них, включающее заполнитель, сквозной канал для его нагнетания в полость гнезда, соосные отверстия в его стенках и размещенный внихнагель, отличающееся тем, что, с целью упрощения конструкции и снижения трудоемкости монтажа, грань второго элемента снабжена шипом, входящим в гнездо и хомутом, охваты- вающим шип и нагель.

Источники информации, принятые во внимание при экспертизе

1. Патент Швейцарии % 54 1047, кл. Е 04 В 1/60р опублик. 1973.

2. Авторское свидетельство СССР по заявке 14 2064862/29-33, 04.10.74, кл. E 04 В 1/58.
