Реферат

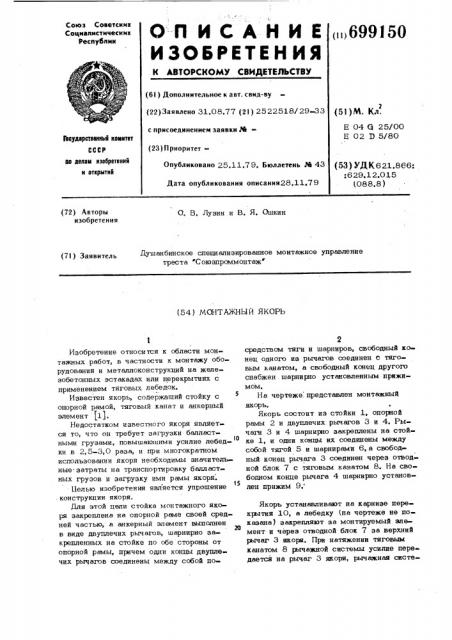

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскнк

Социалисткческкк

Республик

»»699150 (61) Дополнительное к авт. свкд-ву (22) Заявлено 31.08.77 (21) 2522518/29-33 с присоединением заявки М(23) П риоритет—

Опубликовано 25,11.79. Бюллетень М 43

Дата опубликования описанкя28.11.79 (51)М. Кл.

Е 04 G 25/00

Е 02 D 5/80

Гасударственный комитет

СССР до делам изобретений и открытий (5Ç) УДК621,866:

:629.1 2.015 (088. 8 ) О. В, Лузин и В. Я. Ошкин (72) Авторы изобретения душанбинское специализированное монтажное управление треста "Союзпроммонтаж (7l) Заявитель (54) МОНТАЖНЫЙ ЯКОРЬ

Изобретение относится к области монтажных работ, в частности к монтажу оборудования и металлоконструкций на железобетонных эстакадах или перекрытиях с применением тяговых лебедок.

Известен якорь, содержащий стойку с опорной рамой, тяговый канат и анкерный элемент (1).

Недостатком известного якоря является то, что он требует загрузки балластными грузами, повышающими усилие лебед1О ки в 2,5-3,0 раза, и при многократном использовании якоря необходимы значительные. затраты H& транспортировку балластных грузов и загрузку ими рамы якоря.

Целью изобретения является упрощение . конструкции якоря. йля этой цели стойка монтажного якоря закреплена на опорной раме своей средней частью, а анкерный элемент выполнен

20 в виде двуплечих рычагов, шарнирно закрепленных на стойке по обе стороны от опорной рамы, причем одни концы двуплечих рычагов соединены между собой по2 средством тяги и шарниров, свободный конец одного из рычагов соединен с тяговым канатом, а свободный конец другого снабжен ш арии рно установленным прижимом.

На чертеже, представлен монтажный якорь.

Якорь состоит из стойки 1, опорной рамы 2 и двуплечих рычагов 3 и 4. Рычети 3 и 4 шарнирно закреплены на стойке l, и одни концы их соединены между собой тягой 5 и шарнирами 6, а свободный конец рычага 3 соединен через отвод ной блок 7 с тяговым канатом 8. На свободном конце рычага 4 шарнирно установлен прижим 9.

Якорь устанавливают на карнизе перекрытия 10, а лебедку (на чертеже не показана) закрепляют за монтируемый элемент и через отводной блок 7 за верхний рычаг 3 якоря. При натяжении тяговым канатом 8 рычажной системы усилие передается на рычаг 3 якоря, рычажная систеТехнико-экономический эффект от использования якоря заключается в снижении трудозатрат при производстве монтажных работ на перекрытиях и эстакадах, уменьшении металлоемкости при проведении работ за счет того, что исключается использование балластного груза и уменьшаются затраты на транспортирование и установку балласта.

3 6991 ма приводится в действие, прижим 9 поднимается вверх против часовой стрелки и упирается в перекрытие 10. С возрастанием нагрузки возрастает и усилие прижима, компенсируя опрокидывающие силы, действующие на якорь. Положение прижима фиксируется защелкой

1 1, устанавливаемой на верхнем рычаге 3 якоря.

50 4

Формула и зобре тек ия

Монтажный якорь, включающий стойку с опорной рамой, анкерный элемент и тяговый канат, отличающийся тем, что, с целью упрощения конструкции, стойка закреплена на опорной раме своей средней частью, а анкерный элемент выполнен в виде двуплечих рычагов, шарнирно закрепленных на стойке по обе стороны от опорной рамы, причем одни концы двуплечих рычагов соединены между собой посредством тяги и шарниров, свободный конец одного из рычагов соединен с тяговым канатом, а свободный конец другого снабжен шарнирно установленным прижимом.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Я 482535, кл. Е 02 D 5/80, 1973.
