Реферат



Союз Советских

Социалистических

Республии

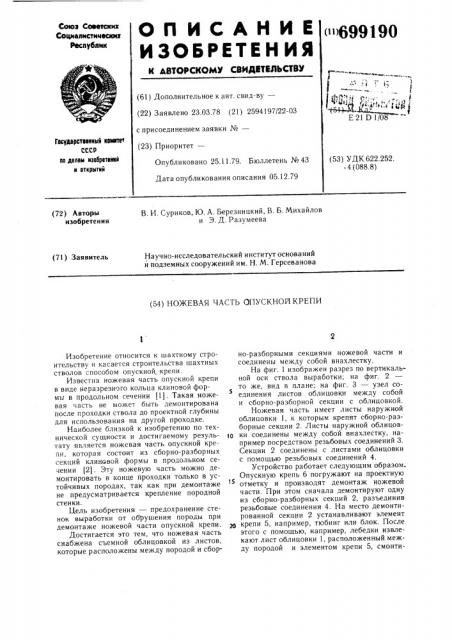

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<">699190

l = 1

Е 21 Р 1/08 (61) Дополнительное к авт. свид-ву— (22) Заявлено 23.03.78 (21) 2594197/22-03 с присоединением заявки №вЂ” (23) Приоритет—

Гасударственный каиатет

СССР аа двлак квааретвккй и аткрыткй (53) УДК 622.252.

° 4 (088.8) Опубликовано 25.11.79. Бюллетень № 43

Дата опубликования описания 05.12.79 (72) Авторы изобретения

В. И. Суриков, Ю. А. Березницкий, В. Б. Михайлов и Э. Д. Разумеева (71) Заявитель

Научно-исследовательский институт оснований и подземных сооружений им. Н. М. Герсеванова (54) НОЖЕВАЯ ЧАСТЬ ОПУСКНОЙ КРЕПИ

Изобретение относится к шахтному строительству и касается строительства шахтных стволов способом опускной. крепи.

Известна ножевая часть опускной крепи в виде неразрезного кольца клиновой формы. в продольном сечении 11). Такая ножевая часть не может быть демонтирована после проходки ствола до проектной глубины для использования на другой проходке.

Наиболее близкой к изобретению по технической сущности и достигаемому результату является ножевая часть опускной крепи, которая состоит из сборно-разборных секций клиновой формы в продольном сечении (2). Эту ножевую часть можно демонтировать в конце проходки только в устойчивых породах, так как при демонтаже не предусматривается крепление породной стенки.

Цель изобретения — предохранение стенок выработки от обрушения породы при демонтаже ножевой части опускной крепи.

Достигается это тем, что ножевая часть снабжена съемной облицовкой из листов, которые расположены между породой и сборно-разборными секциями ножевой части и соединены между собой внахлестку.

На фиг. 1 изображен разрез по вертикальной оси ствола выработки; на фиг. 2 то же, вид в плане; на фиг. 3 — узел соединения листов облицовки между собой и сборно-разборной секции с облицовкой.

Ножевая часть имеет листы наружной облицовки 1, к которым крепят сборно-разборные секции 2. Листы наружной облицов1в ки соединены между собой внахлестку, например посредством резьбовых соединений 3.

Секции 2 соединены с листами облицовки с помощью резьбовых соединений 4.

Устройство работает следующим образом.

Опускную крепь 6 погружают на проектную отметку и производят демонтаж ножевой части. При этом сначала демонтируют одну из сборно-разборных секций 2, разъединив резьбовые соединения 4. На место демонтированной секции 2 устанавливают элемент

20 крепи 5, например, тюбинг или блок. После этого с помощью, например, лебедки извлекают лист облицовки 1, расположенный между породой и элементом крепи 5, смонти699190 рованным вместо демонтированной ранее секции 2.

Таким образом демонтируют остальные секции 2, а на их место устанавливают элементы крепи 5.

Ножевая часть допускает ее демонтаж для дальнейшего использования после проходки ствола на нужную глубину. При этом предотвращается от обрушения неустойчивая и сыпучая порода.

Формула изобретения

Ножевая часть опускной крепи, имеющая кольцо из сборно-разборных секций клиновой формы в продольном сечении, отличаюи1аяся тем, что, с целью предохранения стенок выработки от обрушения породы при демонтаже ножевой части, она снабжена облицовкой из листов, расположенных с наружной стороны секций и соединенных между собой внахлестку.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 496366, кл. E 21 D 1/08, 1973.

2. Абрамсон Н. И. Погружение крепи в тиксотропной рубашке при сооружении стволов шахт в сложных гидрогеологических условиях. «Шахтное строительство», 1977, № 5, с. 7, рис. 3.
