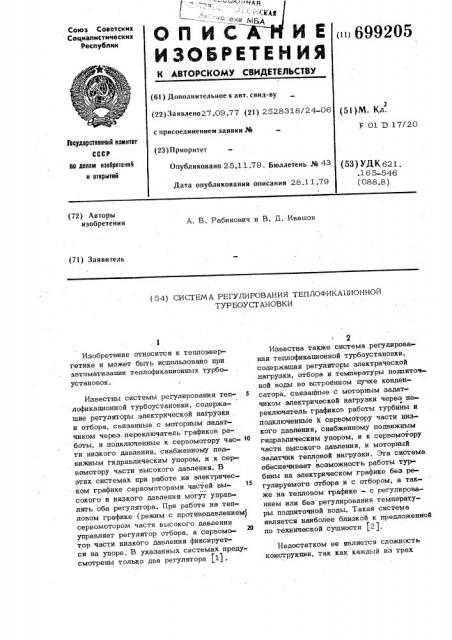

Союз Советских

Социалистических

Республик i» 699205

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) За я влево 27,09.77 (21) 2 528318/24-06 (51 } M. Кл.

Р 01 13 17/20 с присоединением заявки .%

Государственный комитет

СССР (23) П риоритет по делам изобретении и отирытнй

Опубликовано 25.11 79. Бюллетень Ж 4З (53) УДК621. .1 65-546 (088.8) Дата опубликования описания 28.11.79 (72) Авторы изобретения

А. B. Рабинович и В. Д. Ивашов (71) Заявитель (54) СИСТЕМ А РЕГУЛИРОВАНИЯ ТЕПЛОФИКА11ИОННОЙ

ТУРБОУСТАНОВКИ

Изобретение относится к теплоэнергетике и может быть использовано при автоматизации теплофикапионных турбоустановок.

Известны системы регулирования теп- 5 лофикапионной турбоустановки, содержашие регуляторы электрической нагрузки и отбора, связанные с моторным задатчиком через переключатель графиков работы, и подключенные к сервомотору час- >о ти низкого давления, снабженному подвижным гидравлическим упором, и к сервомотору части высокого давления. В этих системах при работе на электричесroM графике сервомоторами частей высокого и низкого давления могут управлять оба регулятора. При работе на тепловом графике (режим с противодавлением) сервомотором части высокого давления управляет регулятор отбора, а сервомотор части низкого давления фиксирует ся на упоре. В указанных системах преду" смотрены только два регулятора $1).

1 Я

Известна также система регулирования теплофикапионной турбоустановки, содержашая регуляторы электрической нагрузки, отбора и .температуры подпиточиой воды во встроенном пучке конденсатора, связаь(ные с моторным задатчиком электрической нагрузки через переключатель графиков работы турбины и подключенные k сервомотору части низкого давления, снабженному подвижным гидравлическим упором, и к сервомотору части высокого давления, и моторный задвтчик тепловой нагрузки. Эта система. I обеспечивает возможность работы турбины на электрическом графике без регулируемого отбора и с отбором, а также на тепловом графике - с регулированием или без регулирования температуры подпиточной воды. Такая система является наиболее близкой к предложенной по технической сущности t2j.

Недостатком ее является сложность конструкпии, так как каждый из трех

3 6992 регуляторов системы имеет свой моторный задатчик.

1(ель изобретения — упрощение конст рукции системы путем уменьшения числа задатчиков и повышение ее надежности. Йля этого в предложенную систему дополнительно введены переключатель режимов и муфта сцепления, причем регуляторы отбора и температуры подпиточной воды связаны с моторным задаъ- 10 чиком тепловой нагрузки через контакты переключателя режимов, а подвижный гидравлический упор соединен через муфту сцепления с переключателем режимов.

Для повышения надежности переключа- 15 тель графиков работы кинематически связан с переключателем режимов.

На чертеже показана принципиальная схема предложенной системы.

Регулятор 1 электрической нагрузки, 20 регулятор 2 отбора и регулятор 3 температуры подпиточной воды во встроенном пучке конденсатора связаны с моторным задатчиком 4 электрической нагрузки через переключатель 5 графиков работы турбины и подключены к сервомотору 6 части низкого давления, снабженному подвижным гидравлическим упором 7, и к сервомотору 8 части высокого давления. Регулятор 2 отбора и регулятор 3 температуры подпиточной воды связаны также с моторным задатчиком 9 тепловой нагрузки через переключатель 10 режимов, снабженный контактами 11. Подвижный гидравлический упор

7 соединен через муфту сцепления 12 с переключателем 1 0 режимов, Регулятор 1 электрической нагрузки включает в себя регулятор 13 скорости, 4 электронный регулятор 14 мощности, подключенный к датчику 1 5 параметров электрической сети, и преобразовательные элементы — дроссели 16, управляющие сервомоторами 6 и 8. Регулятор 2 отбора содержит электронный регулятор 17, подключенный к датчику 18 параметров отопительного отбора. Регулятор 3 температуры подпиточной воды имеет электронный регулятор 19, подключенный к датчику 20 температуры подпиточной воды во встроенном пучке конденсатора.

Переключатель 5 графиков работы турбины снабжен контактами 21, дросселем

22 для фиксации сервомотора 6 части

5S . низкого давления на подвижном гидравлическем упоре 7 и дросселями 23 для изменения характеристик гидравлических

05 4 связей. С моторным задатчиком 9 тепловой нагрузки связаны дроссели 24.

Регулятор 2 отбора и регулятор 3 температуры подпиточной воды nooseредно используют единый моторный задатчик 9 тепловой нагрузки, что обеспечивается контактами 21 переключателя 1 0 режимов. М уфта сцепления 1 2 позволяет ввести в действие регулятор 3 температуры подпиточной воды на сервомотор 6 части низкого давления через подвижный гидравлический упор 7. Эго ужесточает характеристики связи и улучшает качество регулирования, несмотря на уменьшенный ход сервомотора части низкого давления в этом режиме.

Система работает следующим образом.

При работе на электрическом графике переключатель 5 графиков работы турбины находится в нижнем (на чертеже) положении. Дроссели 22, 23 закрыты, контакты 21 соединяют регулятор 14 мощности с моторным задатчиком 4.

Контакты 21 и 11 соединяют регулятор

2 отбора с моторным задатчиком 9, муфта 12 расцеплена. Регуляторы мощности и отбора посредством дросселей 16 и

24 управляют сервомоторами 6 и 8, поддерживая заданные значения параметров электрической нагрузки и отбора.

При работе по тепловому графику переключатель 5 графиков работы турбины находится в верхнем (на чертеже ) положении. Дроссели 22, 23 открыты и, следовательно, сервомотор 6 зафиксирован на подвижном гидравлическом упоре 7, контакты 21 соединяют регуля- тор 2 отбора с моторным задатчиком 4.

Сервомотором 8 управляет регулятор 2 отбора, электрическая нагрузка определяется количеством отбираемого пара.

Регулятор 14 мощности находится в защитном режиме, а именно при повышении частоты вращения сверх заданного предела при сбросах нагрузки вступает в работу регулятор 13 скорости.

В зависимости от положения переключателя 10 режимов возможны два режима работы на тепловом графике: без регулирования температуры подпиточной воды (переключатель 10 режимов в нижнем положении) и с регулированием температуры подпиточной воды (переключатель 10 режимов в верхнем положении). В первом случае электрическая линия от регулятора 3 температуры подпиточной воды к моторному задатчику

9 разорвана контактами 11, муфта 12

699205

5 расцеплена. Регулятор 3 температуры подпиточной воды не имеет выхода к сервомотору 6. Регулирования температуры подогреваемой в конденсаторе воды не происходит. Во втором случае контакты ll соединяют регулятор 3 температуры подпиточной воды с моторным задатчиком 9 и муфта 12 соединяет моторный задатчик 9 с подвижным гидравлическим упором 7 сервомотора 6. Регулятор 3 температуры подпиточной воды управляет сервомотором 6, изменяя поступление пара к встроенному пучку конденсатора и поддерживая заданную температуру подпиточной воды.

Система показана применительно к связанной гидравлической схеме регулирования. Без изменения она может применяться в несвязанных или частично связанных гидравлических схемах. При этом в гидравлической схеме могут отсутствовать все или часть линий от регулятора 2 отбора к сервомотору 6 и от регулятора 1 4 мощности к сервомотору 6, соответственно исключают часть дросселей 16 и 24 и дроссели 23.

Йля повышения надежности в работе, устранения возможности ложных включений, переключатель графиков может быть сблокирован, кинематически связан с переключателем режимов. При переводе переключателя графиков в положение теплового графика переключатель режи- . мов автоматически переводится в положение регулирования температуры подпиточной воды, т.е. регулятор подпиточной воды соединяется с моторным задатчиком тепловой нагрузки, а последний — с подвижным гидравлическим упором сервомотора 6. При переводе переключателя графиков в положение электрического графика автоматически происходят обратные переключения и по переключателю режимов.

Таким образом, режимы, возможные в- известных системах осуществляются в предложенной системе при двух моторных задатчиках вместо трех, что упрошает ее конструкцию.

Формула изобретения

10 1 . Система регулирования теплофикационной турбоустановки, содержащая регуляторы электрической нагрузки, отбора и температуры подпиточной воды во встроенном пучке конденсатора, связан1 ные с моторным задатчиком электрической нагрузки через переключатель графиков работы турбины и подключенные к сервомотору части низкого давления, снабженному подвижным гидравлическим упором, и к сервомотору части высокого давления, и моторный задатчик тепловой нагрузки, отлич аюшаяся тем, что, с целью упрощения ее конструкции путем уменьшения числа задатчиков, в систему дополнительно введены переключатель режимов и муфта сцепления, причем регуляторы и температуры подпиточной воды связаны с моторным задатчиком тепловой нагрузки через контакты переключателя режимов, а подвижный гид- равлический упор соединен через муфту сцепления с переключателем режимов.

2.Системапоп. 1, отл ича ю— щ а я с я тем, что, с целью повышения ее надежности, переключатель графиков работы кинематически связан с переключателем режимов.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

N 216019, кл. F 01 Э 17/20, 1966, 2. Паротурбинные установки. Каталог

18-6-75. М., НИИФОРМтяжмаш, 1975, лист 26„фиг. 2.
