Реферат

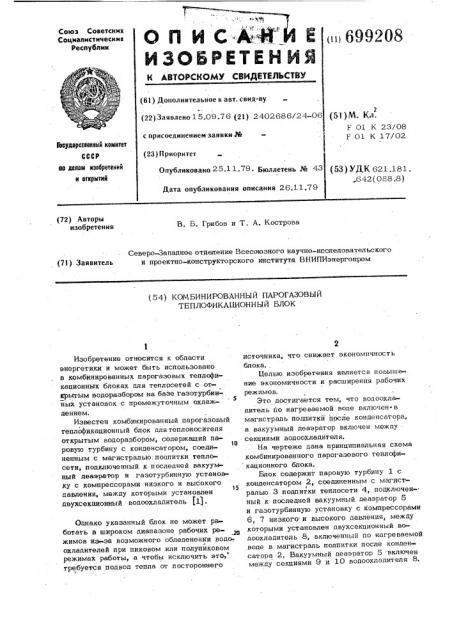

Союз Советских

Социалистических

Республик

»» 699208 (61) Дополнительное к авт. свид-ву (51)M. Кл.

Р 01 К 23/08

F 01 К 17/02 (22) Заявлено 15.09.76 (21) 2402686/24-06 с присоединением заявки РЙ (23) Приоритет

Опубликовано 25 11.79 ° Бюллетень М З

Дата опубликования описания 26.11.79

Гвеудератееннмй кемнтет

СССР ао делам нзебретений и етермтнй (53) УДК 621.181. .642(088.8) (72) Авторы изобретения

В. Б. Грибов и Т. А. Кострова

Северо-Западное отделение Всесоюзного научно-исследовательского и проектно-конструкторского института ВНИПИэнергопром (71) Заявитель (54) КОМБИНИРОВАННЫЙ ПАРОГАЗОВЫЙ

ТЕПЛОФИКАЦИОННЫЙ БЛОК

Изобретение относится к области энергетики и может быть использовано в комбинированных парогазовых теплофикационных блоках для теплосетей с открытым водоразбором на базе Газотурбин- 5 ных установок с промежуточным охлаждением.

Известен комбинированный парогазовьтй теплофикационный блок для теплоносителя открытым водоразбором, содержащий паровую турбину с конденсатором, соедиl0 ненным с магистралью: подпитки теплосети, подключенный к последней вакуумный деаэратор и газотурбинную установку с компрессорами низкого и высокого

15 давления, между которыми установлен двухсекционный водоохладитвль t15.

Однако указанный блок не может работать в широком диапазоне рабочих режимов из-за возможного обледенения водоохладителей при пиковом или полупиковом режимах работы, а чтобы исключить это, требуется подвод тепла от постороннего источника, что снижает экономичность блока.

Целью изобретения является повьпиение экономичности и расширения рабочих режимов.

Это достигается тем, что водоохладитель йо нагреваемой воде включен- в магистраль подпиткй после конденсатора, а вакуумный деаэратор включен между секциями водоокладителя.

На чертеже дана принципиальная схема комбинированного парогазового теплофикационного блока.

Блок содержит паровую турбину 1 с конденсатором 2, соединенным с магпст4 ралью 3 подпитки теплосети 4, подключенный к последней вакуумный деаэратор 5 и газотурбинную установку с компрессорами

6, 7 низкого и высокого давления, между которыми установлен двухсекдионный всдоохладитель 8, включенный по нагреваемой воде в магистраль подпитки после конденсатора 2. Вакуумный деаэратор 5 -включен между секциями 9 и 10 водоохладителя 8.

l з 69920

Работает блок следующим образом.

Атмосферный воздух поступает в компрессор 6 ниЬкого давления, сжимается в нем, попадает в водоохладитель 8, а затем в компрессор 7 высокого давления.

Воздух в секции 10 охлаждается сырой подпиточной водой, поступающей из питьевого водопровода по магистрали 3, Охлажденная вода после секпии 10 воцоохладителя 8 поступает в деаэратор 5, 10 где деаэрируется, а затем подается в секцию 9 и далее в магистраль обратной сетевой воды теплосети 4.

Такое выполнение блока исключает обледенение водоохладителя и максималь- 15 но утилизирует сбросное тепло, тем самым повышается его экономичность и расширяются рабочие режимы.

Формула изобретения 20

1. Комбинированный парогазовый теплофикационный блок для теплосети с открытым водоразбором, содержащий па8 4 ровую турбину с конденсатором,. соединенным с магистралью подпитки теплосети, подключенный к последней вакуумный деаэратор и газотурбинную установку с компрессорами низкого и высокого давления, между которыми установлен двухсекционный водоохладитель, о т— л и ч а ю шийся тем, что, с делью повышения экономичности и расширения рабочих режимов, водоохладитель по нагреваемой воде включен в магис раль подпитки после конденсатора.

2.Блокпоп.1, отличаю— шийся тем, что вакуумный деаэратор включен между секциями водоохладителя.

Источники информации, принятые во внимание при экспертизе

1. Кириллов И. И. и др. Комбинированная теплофикаиионная, турбоустановка для покрытия пиковых и полупиковых нагрузок, Энергомашиностроение, % 11, 1974.
