Способ компенсации температурной погрешности индуктивного преобразователя давления

Способ компенсации температурной погрешности индуктивного преобразователя давления

Иллюстрации

Показать все

Реферат



1 у -,, -: ..ит йр с;, „, "" " .Cgg;g

П ИСА

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик " 699375

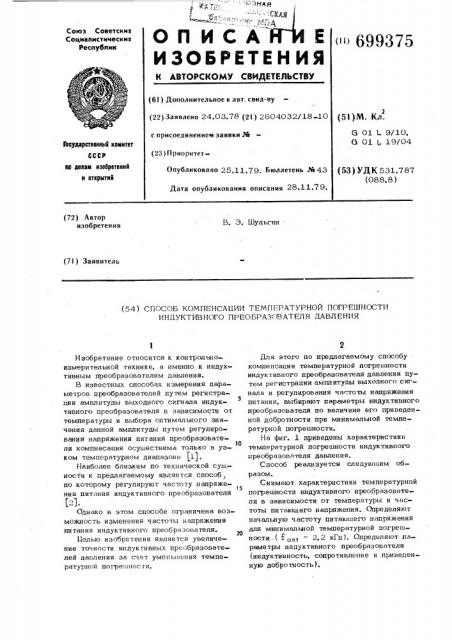

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 24.03.78 (21) 2604032/18-10 с присоединением заявки Ж (23) ПриоритетОнубликовано 25,11,79, Бюллетень Лв 43

Дата опубликования описания 28 1-1(51) М. Кл.

G 01 L, 9/10, G 01 L, 19/04

1Ъоударотввнный комитет

СССР но делам изобретений и открытий (53) УДК 531 ° 787 (088.8 ) (72) Автор изобретения

В. Э, Шульгин (7l) Заявитель (54) СПОСОБ КОМПЕНСАЦИИ ТЕМПЕРАТУРНОЙ ПОГРЕШНОСТИ

ИНЛУКТИВНОГО ПРЕОБРАЗОВАТЕЛЯ ЛАВЛЕНИЯ

Изобретение относится к контрольноизмерительной технике, а именно к индуктивным преобразователям давления.

В известных способах измерения параметров преобразователей путем регистрации амплитуды выходного сигнала индук5 тивного преобразователя в зависимости от температуры и выбора оптимального значения данной амплитуды путем регулирования напряжения питания преобразовате10 ля компнесация осушествима только в узком температурном диапазоне fl).

Наиболее близким по технической cyw» ности к предлагаемому является способ, по которому регулируют частоту напряже15 ния питания индуктивного преобразователя

Ы

Однако в этом способе ограничена возможность изменения частоты напряжения питания индуктивного преобразователя.

Целью изобретения является увеличение точности индуктивных преобразователей давления за счет уменьшения температурной погрешности.

Для этого по предлагаемому способу компенсации температурной погрешности индуктивного преобразователя давления путем регистрации амплитуды выходного сигнала и регулирования частоты напряжения питания, выбирают параметры индуктивного преобразователя по величине его приведенной добротности при минимальной температурной погрешности.

На фиг. 1 приведены характеристики температурной погрешности индуктивного преобразователя давления.

Способ реализуется следующим образом.

Снимают характеристики температурной погрешности индуктивного преобразователя в зависимости от температуры и частоты питающего напряжения. Определяют начальную частоту питающего напряжения для минимальной температурной погрешности - (1 о от 2> 2 КГц) Определяют па» раметры индуктивного преобразователя (индуктивность, сопротивление и приведенную добротность). з 699375 4

Изменяют параметры индуктивного пре- давления путем регистрации амплитуды образователя, например сопротивление, так выходного сигнала и регулирования часчтобы при частоте напряжения питания, тоты напряжения питаний, о т л и ч авыбранной иэ условий работы преобразо- ю ш и и с я тем, что, с целью увеличевателя (необходимый частотный диапазон), g ния точности за счет уменьшения темпеприведенная добротность индуктивного пре- ратурной погрешности, выбирают параметобразователя оставалась неизменной (см.. ры индуктивного преобразователя по величертеж. д). чине приведенной добротности при миниСравнительные испытания индуктивных мальной температурной погрешности. преобразователей, выполненных с компен- О Источники информации, сацией температурной погрешности и без принятые во внимание при экспертизе нее, показали, что температурную погреш- 1. Федотов М. А. К вопросу о погрешность индуктивных преобразователей мож- ности преобразователя мощности на нелино уменьшить в 4-6 раэ. нейных элементах". Автоматические измерительные и регулирующие устройства, научные труды ВУЗов Поволжья, вып. 2, Ф о р м у л а и э о б р е т е н и я Куйбышев, 1965,,стр. 84.

2. Авторское свидетельство СССР

Способ компенсации температурной по- N. 518658, кл. 5 Ol Ь 9/10, 1976 . грешности индуктивного преобразователя о (прототип).

Q7 И 0 Й5 1 15 0 ц5 1 1Х .I. 13мГ, !1=000н

2 и,ьх

rO

07 1т Я1 а5 И 0 OÓ 1 !Д ! 1, Ямб Ei 740< о- 3 нориальны)! gcnolu!!x; Ф- при меиперотуре +250 С

ЦИИИПИ Заказ 7207/45 Тираж 1073 Подписное

Филиал ПП! 1 Патент", г. Ужгород, ул. Проектная, 1
