Электролит для травления малоуглеродистой стали

Электролит для травления малоуглеродистой стали

Иллюстрации

Показать все

Реферат

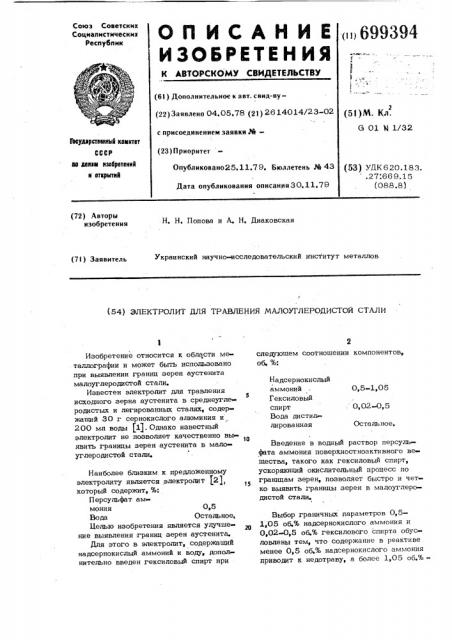

Союз Советских

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (11)699394 (61) Дополнительное к авт. свид-ву(22) Заявлено 04.05.78 (2) ) 2614014/23-02 (5l)M. Кл.

G 01 и 1/32 с присоединением заявки МРкудярстеенный комитет

СССР ао денем нзабретений и еткрытня (23) Приоритет

Опубликовано25. 11.79. Бюллетень Рй 43

Дата опубликования описания30,11.79 (53) УДК 620.183..27:669.15 (088.8) (72) Авторы изобретения

Н, Н. Попова и А Н. Диаковская

Украинский научно-исследовательский институт металлов (7I) Заявитель (54) ЭЛЕКТРОЛИТ ДЛЯ ТРАВЛЕНИЯ МАЛОУГЛЕРОДИСТОЙ СТАЛИ

Надсернокислый аммоний

Гексиловый

0,5-1,05 . 0,02-0,5 спирт

Вода дистиллированная

Ос таль ное.

Изобретение относится к области ме таллографии и может быть использовано при выявлении границ зерен аустенита малоуглеродистой стали.

Известен электролит для травления исходного зерна аустенита в среднеугле» родистых и легированных сталях, содер жаший 30 г сернокислого алюминия и

200 мл воды Pl) Однако известный электролит не позволяет качественно выявить границы зерен аустенита в малоуглеродистой стали

Наиболее близким к предложенному электролиту является электролит (2), который содержит, %:

Персульфат аммония 05

Вода Остальное, Белью изобретения является улучшение выявления границ зерен аустенита, Для этого в электролит, содержащий надсернокислый аммоний и воду, допою кительно введен гексиловый спирт при следующем соотношении компонентов, об. %:

Введение в водный раствор персульфата аммония поверхностноактивного ве шества, такого как гексиловый спирт, ускоряющий окислительный процесс по

15 границам зерен, позволяет быстро и четко выявить границы зерен в малоуглеродистой стали.

Выбор граничных параметров 0,5lj05 об.% надсернокислого аммония и

0,02-0,5 об.% гексилового спирта обусловлены тем, что содержание в реактиве менее 0,5 об.% надсернокислого аммония приводит к недотраву, а более 1,05 об.%,05

llo 100 начало перетрава

Недотрав

Недотрав

Недотрав

0,8

То же

0,4

0,5

0,01

0,5

0,02

Поверхность хорошая

0,5

Поверхность хорошая

0,5

0,6

Перетрав

1,05

0,01

Начало перетрава

0,02

1,0

Поверхность хорошая

1,05

0,5

Начало перетрава

Перетрав

1,05

0,6

0,8

0,4

Поверхность хорошая

Поверхность очень хорошая

1,0

Электролитическое травление проводят при напряжении 12В плотности тока

0,7 А/см в течение 30»60 с.

2.

Как видно из данных таблицы, при травлении в предложенном электролите малоуглеродистой стали грайицы зерен аустенита выявляются быстро и четко, в то время как при травлении в извест ном электролите положительных резуль татов при травлении не достигается.

Формула изобретения

Электорлит для травления малоуглеродистой стали, содержаший надсернокислый аммоний и воду, о т л и ч а юшийся тем, что, с целью улучшения выявления границ зерен аустенита, он

sp содержит гексиловый спирт при следую» щем соотношении компонентов, об.%:

Надсернокислвй аммоний

0,5«1,05

Гексиловый спирт

0,02-0,5

Вода дистиллированная

Оста ль пое ° з 6g Р;3 f3 4 к перетраву поверхности шлифа, При до- В таблице представлены растворы бавлении в реактив менее 0,02 об.Ъ гек- граничными и оптимальными соотношениясилового спирта наблюдается недотрав, ми составляюших для опробования преда более 0,5 об.% - перетрав поверхности ложенного электролита, а также пекотош лифа. рые опытные растворы.

Источники информации, принятые во внимание при акспертиэе

1. Заводская лаборатория, 1954, %8, с. 932.

699394

2. Попилов Л. Я. и др, Электроплирование и электротравление металлографичес-. ких шлифов, M., Металлургия, 1964, Приложение, Электролит % 464, Составитель Л„Шевелева

Редактор Е. Полионова Техред 3. Фанта Корректор М. Вигула

Заказ 7213/46 Тираж 1073 Подписное

1БИИПИ Государственнот:о комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская набс, д. 4/5

Филиал ППП Патент, г, Ужгород, ул. Проектная, 4
