Реферат

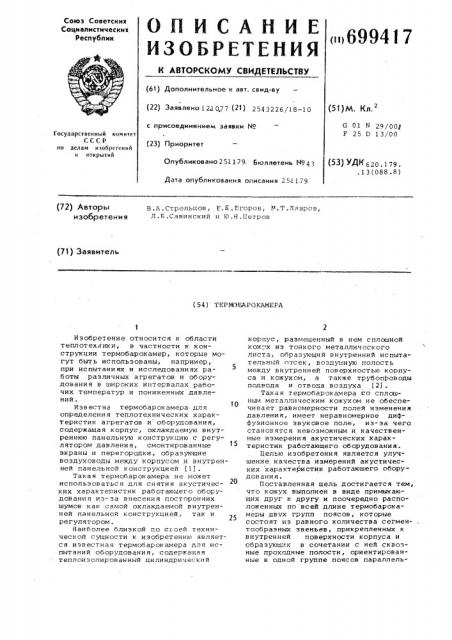

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

«i>6994I7 (61) Дополнительное к авт. свид-ву (22) Заявлено12J.077 (21) 2543226 18 — 10 (51)M. Кл.

G 01 N 29/00»

F 25 D 13/00 с присоединением заявки №

Государственный комитет

СССР по делам изобретений н открытий (23) Приоритет (53) УДК620 179 .13 (088.8) Опубликовано 2 51 1.79. Бк>ллетень ¹ 4 3

Дата опубликования описания 2511.79 (72) Авторы изобретения

В.А.Стрельцов, Е.Е.Егоров, 1Л.Т,Лавров, Л.Б.Савинский и 10.Н.Нетров (71) Заявитель (54) ТЕРМОБАРОКАМЕРА l0

Изобретение относится к области теплотехники, в частности к конс т рук ц ии т ермоб ар ох амер, кот орые могут быть использованы, например, при испытаниях и исследованиях работы различных агрегатов и оборудования в широких интервалах рабочих температур и пониженных давлений.

Известна термобарокамера для определени я теплотехнических характеристик агрегатов и оборудования, содержащая корпус, охлаждаемую внутреннюю панельную конструкцию с регулятором давления, смонтированные экраны и перегородки, образующие воэдуховоды между корпусом и внутренней панельной конструкцией (1 J .

Такая термобарокамера не может использоваться для сн ятия акустических характеристик работающего оборудования из- эа внесения посторонних шумов как самой охлаждаемой внутренней панельной конструкцией, так и регулятором.

Наиболее близкой по своей технической сущности к изобретению является известная термобарокамера для испытаний оборудования, содержащая теплоизолированный цилиндричес.кнй корпус, размещенный в нем сплошной кожух из тонкого металлического листа, образукнций внутренний испытательный отсек, воздушную полость между внутренней поверхностью корпуса и кожухом, а также труб опров оды подвода и отвода воздуха (2J

Такая термобарокамера со сплошным металлическим кожухом не обеспечив а ет рав номерности полей и змен ени я давления, имеет неравномерное диффузионное звук oBое поле, из-эа чего становятся невозможным и качественные измерения акустических характеристик работающего оборудования.

Целью изобретения является улучшение качества измерений акустических характеристик работающего оборудования я.

П оставленная цель д ости гаетс я тем, что кожух выполнен в виде примыкающих друг к другу и поочередно расположенных по всей длине термобарокамеры двух групп поясов, которые состоят из равного количества с егментообразных звеньев, прикрепленных к внутренней поверхности корпуса и образующих в сочетании с ней сквозные проходные полости, ориентированные в одной группе поясов параллель6994j 7 но оси термобарокамеры, а в другой группе поясов — по окружности цилиндрического корпуса.

На фиг. 1 изображен общий вид термобарокамеры, продольный разрез; на фиг.2 — поперечные сечения А-А и

В-В поясов кожуха обеих групп.

Термобарокамера состоит иэ цилиндрического теплоизолированного корпуса 1 и внутреннего испытательного отсека 2, в котором размещают ис пытыв аемое об орудов ание 3 . Тр убопроводы подвода 4 и отвода 5 воздуха подведены к внутреннему отсеку 2, а трубопровод 4 подвода воздуха подсоединен непосредственно к испытываемому оборудованию 3. Внутренний

15 отсек 2 по всей длине термобарокамеры ограничен кожухом, который выполнен и установлен таким образом, что между ним и внутренней поверхностью б корпуса 1 по всей окружности термобарокамеры имеется воздушная полость состоящая из отдельных сквозных проходных полостей. Кожух образован примыкающими друг к другу и поочередно расположенными по всей длине тер- 25 мобарок амеры двумя группами пояс ов

7, 8, 9 и 10, 11, 12. Пояса 7, 8, 9 состоят иэ одинаковых сегментообраэных звеньев 13, а пояса 10, 11, 12 — из сегментообразных звеньев 3Q

14. Количество звеньев во всех поясах одинаково. Сегментообразные звенья 13 размещены внутри корпуса

1 и прикреплены к его внутренней поверхности б так, что их оси и 35 образующие параллельны оси корпуса

1, а между собой они касаются только образующими, расположенными на внутренней поверхности 6. Каждое сегментообразное звено 13 в поясах 4р

7, 8, 9 образует сквозную проходную полость 15,, ocb которой направлена. параллельно оси корпуса термобарокамеры. Сегментообразные звенья 14 размещены внутри корпуса 1 так, что их оси являются сторонами правильного многоугольника, заключающего внутренний отсек 2. Каждое сегментообраэное звено 14 в поясах 10, 11, 12 образует .сквозную проходную полость 16, ось которой направлена параллельно касательной к окружности внутренней поверхности б цилиндрического корпуса 1. Проходные полости 15 и 16 служат для уменьшения времени выхода термобарокамеры на 55 заданный температурный режим и отделения неравномерного звукового поля от диффузионного поля внутри испытательного отсека 2, которое создается путем отражения звуковых волн ва в э аимно-перес ек ающихс я плоскостях в каждой из двух гр пп ™оясог кожуха.

Работает термобарокамера при определении теплотехнических и акустических характеристик следующим образом.

Предварительно обесшумленный до уровня не более 50 лБ, воздух по трубопроводу подвода воздуха 4 поступает в образец испытываемого оборудования 3, в котором происходит изменение его теплотехнических параметров и состояний. Выброс воздуха производится во внутренний отсек 2 корпуса 1 термобарокамеры, а иэ него — по трубопроводу отвода воздуха 5.

Создавая различные параметры на входе и выходе испытываемого образцы оборудования, можно определить его теплотехнические и акустические характеристики. Звуковые волны, образуемые при работе образцов оборудования, распространяются по внутрен,нему отсеку во всевозможных направ— лени ях, подв ергаютс я многократному отражению от сегментообраэных звеньев кожуха, которые ограничивают внутренний отсек и сгруппированы по поясам вдоль оси корпуса термобарокамеры. Многократное отражение звуковых волн обеспечивает создание внутри испытательного отсека равномерного диффузионного поля.

Измеренные в диффузионном поле суммарные уровни звукового давления, а также частотные зависимости (спектры) в диапазоне 1/3 октавных полос частот определяют акустические характеристики работающего оборудовани я.

Таким образом, наличие сегментообразных рассеивающих звеньев, прикрепленных к внутренней стенке термоб арок амеры, позволяет значительноно уменьшить неравномерность диффузионного звукового поля во внутреннем отсеке термобарок амеры и улучшить качество замера акустических характеристик испытываемого оборудования.

Формула изобретения

Термобарокамера для испытания оборудования, содержащая теплоизолированный цилиндрический к орпус, размещенный в нем кожух, образующий внутренний испытательный отсек, воздушную полость между внутренней поверхностью корпуса и кожухом, а также трубопроводы подвода и отвода воздуха, отличающаяся тем,что,с целью улучшения качества измерений акустических характеристик работающего оборудования, кожух выполнен в виде примыкающих друг к другу и поочередно расположенных по всей длине термобарокамеры двух групп поясов, которые состоят иэ равного количества сегментообраэных звеньев, прикрепленных к внутренней поверхности

699417

b- Б

1б

Тираж 1073 Подписн ое

ЦНИИПИ Заказ 7215/48

Филиал ПЛП Патент, г. Ужгород, ул. Проектная,4 корпуса и образующих в сочетании с ней сквозные проходные полости, ориентированные в одной группе поясов параллельно оси термобарокамеры, а в другой группе поясов — по окружности цилиндрического корпуса.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 288761, кл. F 25 D 11/00, 1970, 2. АвторскоЕ- свидетельство СССР

Р 394635, кл. F 25 D 13/00, 1971.
