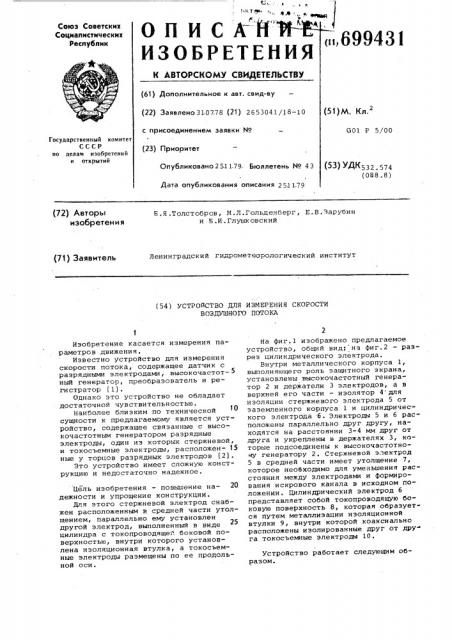

Изобретение касается измерения параметров движения.

Известно устройство для измерения скорости потока, содержащее датчик с разрядными электродами, высокочастот- 5 ный генератор, преобразователь и регистратор (1).

Оцнако это устройство не обладает достаточной чувствительностью.

Наиболее близким по технической сущности к предлагаемому является устройство, содержащее связанные с высокочастотным генератором разрядные электроды, один из которых стержневой, и токосъемные электроды, расположен- 15 ные у торцов разрядных электродов (2).

Это устройство имеет сложную конструкцию и недостаточно надежное. Цель изобретения — повышение на- 20 дежности и упрощение конструкции.

Для этого стержневой электрод снабжен расположенным в средней части утолщением, параллельно ему установлен другой электрод, выполненный в виде цилиндра с токопроводящей боковой поверхностью, внутри которого установлена изоляционная втулка, а токосъемные электроды размещены по ее продольной оси.

На фиг.1 изображено предлагаемое устройство, общий вид; на фиг.2 — разрез цилиндрического электрода.

Внутри металлического корпуса 1, выполняющего роль защитного экрана, установлены высокочастотный генератор 2 и держатели 3 электродов, а в верхней его части — изолятор 4 для изоляции стержневого электрода 5 от заземленного корпуса 1 и цилиндрического электрода б. Электроды 5 и б расположены параллельно друг другу, находятся на расстоянии 3-4 мм друг от друга и укреплены в держателях 3, которые подсоединены к высокочастотному генератору 2. Стержневой электрод

5 в средней части имеет утолщение 7, которое необходимо для уменьшения расстояния между электродами и формирования искрового канала в исходном положении. Цилиндрический электрод б представляет собой токопроводящую боковую поверхность 8, которая образуется путем металлизации изоляционной втулки 9, внутри которой коаксиально расположены изолированные. друг от дру" га токосъемные электроды 10.

Устройство работает следующим образом. с

699431

Формула изобретения

При включении высокочастотного генератора 2 между электродами 5 и б возникает высокочастотный искровой канал в средней их части благодаря кольцевому утолщению 7. При отсутствии скорости искровой канал остается в средней части электродов; при наличии ее искровой канал смещается, в зависимости от ее направления до пересечения с одним из торцовых токосъемных электродов. При каждом пересечении формируется импульс напряжения, а искровой канал возвращается в исходное положение, после чего процесс вновь повторяется.

Таким образом, частота следования импульсов пропорциональна значению скорости., а полярность импульсов зависит от ее направления.

Устройство для измерения скорости воздушного потока, содержащее связанные с высокочастотным генератором разрядные электроды, один из которых стержневой, токосъемные электроды, расположенные у торцов разрядных электродов, защитный корпус и регистратор, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности и упрощения конструкции, стержневой электрод снабжен расположенным в средней части утолщением, параллельно ему установлен другой электрод, выполненный в виде цилиндра с токопроводящей боковой поверхностью, внутри которого установлена изоляционная втулка, а токосъемные электроды размещены по ее продольной оси.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 332283, кл. G 01 Р 5/00, 1970..

2. Авторское свидетельство СССР

Р 521519 кл. G 01 Р. 5/00, 1974 (прототип).
