Направляющее устройство для ленты

Направляющее устройство для ленты

Иллюстрации

Показать все

Реферат



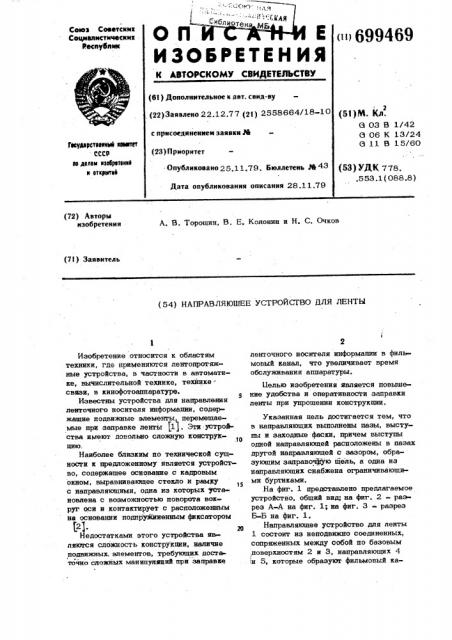

(72) Авторы изобретения

А. В. Торощин, B. E. Колонии и H. С. Очков (71) Заявитель (54) НАПРАВЛЯЮШЕЕ УСТРОЙСТВО ДЛЯ ЛЕНТЫ

Изобретение относится к областям техники, где применяются лентопротяжные устройства, в частности в автоматике, вычислительной технике, техйике " связи, в кинофотоапнаратуре.

Известны устройства для направления

5 ленточного носителя информапии, содержащие подвижные элементы перемещаемые прк еепраеке лепты (1 . Этк устройства имеют довольно сложную конструкло пию, Наиболее близким по технической сущности к предложенному является устройство, содержащее основание с кадровым окном, выравнивающее стекло и рамку с направляющими, одна из которых установлена с воэможностью поворота вокруг оси и контактирует с расположенным на основании подпружиненным фиксатором (2 .

Недостатками этого устройства являются сложность конструкпии, наличие подвижных,-элементов, требующих достаточно сложных манипуляпий при заправке ленточного носителя информапии в фильмовый канал, что увеличивает время обслуживания аппаратуры.

Целью изобретения является повышение удобства и оперативности заправки ленты при упрощении конструкпии.

Указанная дель достигается тем, что в направляющих выполнены пазы, выступы и заходные фаски, причем выступы одной направляющей расположены в пазах другой направляющей с зазором, образующим заправочную щель, а одна иэ направляющих снабжена ограничивающими буртиками.

На фиг. 1 представлено предлагаемое устройство, общий вид; на фиг. 2 - ра:-ь. реэ А-А на фиг. 1; на фиг. 3 - разрез

Б-Б на фиг. 1.

Направляющее устройство для ленты

1 состоит иэ неподвижно соединенных, сопряженных между собой по базовым .поверхностям 2 и 3, направляющих 4 и 5, которые образуют фильмовый канал 6, имеющий с одной стороны запI равочную щель. Направляющая 4 снабжена выступами 7, а направляющая 5ответными пазами 8. На обеих направлявших 4 и 5 выполнейы заходные фаски 9, обпегчаюшие установку ленты 1.вфильмовый канал 6. Выступы 7 направляющей 4 расположены в ответных пазах 8 направляющей 5 с зазором, образуя заправоч ную щель. Направляющая 4 снабжена t0 ограничивающими буртиком 10 и базовой поверхностью 2, служащими для ограничения поперечных перемещений ленты 1, установленной в фильмовом канале. Перед кадровым окном а направляющих 4 и 5 15 может быть помещено какое-либо устройство для .считывания информации, например, в зоне 11 (стрелкой В показано направление перемещения ленты 1 ).

Устройство работает следующим образом.

Для заправки ленты 1 в фильмовый канал 6 необходимо захватить ленту на некотором расстоянии друг от друга и боковой кромкой завести в заправочную

25 щель между заходными фасками 9, перемешая ленту в направлении стрелки А

1 до упора в поверхность 2. При заправке лента проходит через лабиринт, образованный выступами 7 и ответными пазами

30 направляющих 4 и 5, деформируется при этом и в последний момент, когда ее выпускают из рук, расправляется в продольном направлении за счет своих упругих свойств. Расправляясь, лента за35 нимает рабочее положение в полости филь69 4 мового канала 6, фиксируясь при этом в поперечном направлении без дополнительного натяжения.

Таким образом, изобретение повышает удобство и оперативность заправки ленты в фильмовый канал при простой конструкции устройства, обеспечивает рабочее положение ленты в полости фильмового канала без применения элементов для дополнительного натяжения и прижима ленты.

Формула изобретения

Направляющее устройство для ленты например перфоленты, содержащее две направляющие с кадровым окном, образующие фильмовыйканал, отличающееся тем, что, с целью повышения удобства и оперативности заправки ленты при упрощении конструкции, B направляющих выполнены пазы, выступы и заходные фаски, причем выступы одной направляющей расположены в паях другой направляюшей с зазором, образующим заправочную щель, а одна из направляющих снабжена ограничивающими буртиками.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

¹ 114146, кл. G 03 В 1/42,1952, 2. Авторское свидетельство СССР № 447665, кл. G 03 В .L/ 12, 1974 (прототип).
