Подвижный симметрично-парный щеткодержатель

Подвижный симметрично-парный щеткодержатель

Иллюстрации

Показать все

Реферат

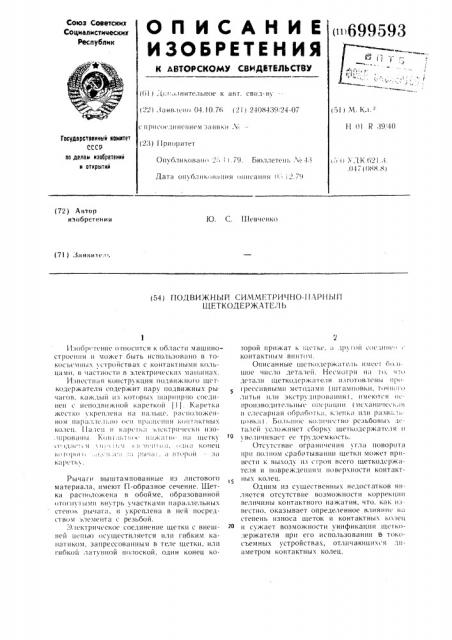

Союз Советских

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ к литовском свидвильств

699593

««

1 (61) .:<(;1,).1

Н 01 Ix .)9,)40 с и рис()(>,!,è н(> ни(м за я В hi! ° << .: (23) 11риоритег

Госудврственнь!й комитет

СССР оо делам изооретений н открытий

Опубликован; ": I I 79. Бюлс!СT< нь м-1:(i7) ) t У.1К ()21.,)

047 (()< (8.8) Дата оlit<)ëèh«i!HHHÿ «illiсания (>. :2).7!! (72) Автор изобрвтвни я

Ю. С. Шевченко (71 ) Лая (<и) сл >, (54) ПОДВИЖНЫЙ СИММЕТРИЧНО-I I.ЛРНЫГ1

ЩЕТКОДЕРЖ.АТЕЛЬ

И:3«бр< T< IIH< относится к области машиноСТРО(>НИЯ !l XIO?KC T OblTb НСПО Ib3()B

ИЗВ<>стная K«H«Tpx KIIHH подВижно(О (цсTко.(сржате.!я содержит пару подвижных ры ча ГОВ, ка ж.(ы и из котор в(к !Il

?кс« к«укреплена на пальцс. ра«!юлож HI()м l! ! (<) О<. I! H() I! II Я коi iт

КО«!С ц. 113. it, I(ll К;!1)(».;. -). !(. Ктpll i(«h!i .! I j)«ÂI 1<()! I i : I < К I .! ?K <1 i!(ii (() 3.1 i«" и, <>,, I -> 1b< 3!>. I!! (> -(, > ((<>j)«l (>,*, « > «<» > () >!<1Рои 3

К

Рычаги выштампованные из листового материала, имеют П-образное сечение. Шетка pac!i<>ложена в обойме, образованной

«I<)! IIó1t !x!í Внутрь участками иараллельнык

cIci«)i p»i«ac;i, и 3креплена в ней посред«т в«м элемента t резьбой. .)г!Сктрич< скос соединение щетки с внешней цепью «существля(тся или гибким каиатиком, запрессованным в теле щетки, или гибкой ла.гунной ш)лоской, один конец ко1ОрОн прижат h lilt Tht, <,(j)x i ()и < «((II!!( контактным винт«м, Описанные щетк«держите.lь !!мсс; ()«, пюе число деталей. Несмотря и;! «, и.« детали щсткодсржателя изг() говлсны ир«1 РЕС<. ИВН Ы МИ М(:ТОД

IIPOII3f3O;\ÈТЕ, Iblfhlt ()iIt. j)

11 C,It. «аРН<ЗЯ 0()Pц«вк; ) . Ьо.lb!! I()c к«,(ич< t т!)о рсзьбоны д<талеи тсложняст сборку щеткодсржатсля и

) !3сличи!3а T ес тр доемкость.

Отсутствие ограничения угла поворота при полном срабатывании щетки может Ilplli3< CTH K t3blXO3>> HB < ГР«Я ВСЕГО !ЦСTKOД(P?K Iтсля и повреждениям иовер)(ности контактllhlX КОЛЕЦ.

ОДНИМ Нз CX Il

В(>.1ичины контактного нажатия, что. ка(изВестно, оказывает определенное влияни« f i

699593

10

Формула изобретения

Наиболее близким по технической сущности к предложенному является подвижный симметрично-парный щеткодержатель с неподвижными щетками, размещенными на концах рычагов со свободой вращения относительно общей оси в виде неподвижного цилиндрического пальца, который расположен параллельно оси контактных колец, и упругим элементом, который соединяет указанные рычаги 121.

Недостатком известного устройства является отсутствие возможности коррекции величины контактного нажатия и узкий рабочий диапазон угла поворота рычагов.

Цель изобретения — улучшение эксплуатационных свойств, упрощение конструкции щеткодержателя и уменьшение трудоемкости его изготовления.

Поставленная цель достигается тем, что каждый рычаг выполнен в виде изоляционного монолитного тела, на одном конце которого выполнена обойма для крепления щетки, а на другом — втулка, причем в средней части тела выполнен сквозной паз, на продольных стенках которого расположены элементы крепления концов упругого элемента, который расположен на втулке и охватывает ее.

Устройство щеткодержателя показано на чертеже, где на фиг. 1, 2 представлен общий вид предлагаемого щеткодержателя; на фиг. 3, 4, 5, 6, 7 — рычаг щеткодержателя.

Неподвижные щетки 1 размещены в обоймах на концах рычагов 2, имеющих свободу вращения относительно общей оси в виде неподвижного цилиндрического пальца 3, расположенного параллельно оси контактных колец. Рычаги 2 одной пары (одинанзвой полярности) соединены одним упругим элементом 4 в виде цилиндрической пружины растяжения, концы которой прикреплены к зацепкам 5. Упругий элемент спирально охватывает шарнирную часть одной пары рычагов.

Конструкция рычага 2 поясняется на фиг. 3 — 6. Рычаг выполнен в виде изоляционного монолитного тела, на одном конце которого выполнена обойма 6, а на другом — втулка 7, причем в средней части монолитного тела (рычага) выполнен сквозной паз 8, в котором размещается съемная зацепка 5 (фиг. 1). Упругий элемент 4 расположен на втулке и охватывает ее. Для корректировки контактного нажатия на продольных стенках паза 8 (фиг. 3, 5) имеется ряд поперечных пазов 9 (фиг. 3, 5, 6) для зацепки.

Для охлаждения щетки между нею и стенками обоймы имеются сквозные пазы 10.

Шетка надежно удерживается в обойме посредством V-образной пружины 11, размещенной между щеткой и стенкой обоймы.

Для предотвращения выпадания V-образ50

З5

55 ной пружины при замене щетки, в дне обоймы 6 (фиг. 3-6) имеется сквозной паз 12, в котором расположен хвостовик 13 (фиг. 7)

V-образной пружины (фиг. 1), причем паз имеет соответствующую форму.

Стопорение рычага 2 при срабатывании щетки обеспечивается упором 14, выполненным в виде выступа в сторону контактных колец, причем в этом варианте весь рычаг должен быть изготовлен из материала, стойкого к трению. С целью снижения стоимости материала рычага упор может быть выполнен как отдельная деталь.

Электрическое соединение щетки 1 с внешней цепью осуществляется посредством контактного зажима 15, впрессованного в тело рычага, при этом соединение щетки с контактным зажимом возможно как гибким тросиком, впрессованным в щетку, так и гибкой металлической полоской, прижимаемой к щетке V-образной пружиной.

Щеткодержатель удерживается от перемещения вдоль цилиндрического пальца упругими хомутами 16.

Данный щеткодержатель выгодно отличается от аналогов простотой конструкции и технологичностью изготовления, обеспечивает максимальное удобство в эксплуатации и, как следствие, снижение эксплуатационных расходов на обеспечение за счет сокращения времени, необходимого для монтажа и демонтажа щеткодержателя на машине, замены щеток и регулировки контактного нажатия. Обладая указанными достоинствами, данный щеткодержатель обеспечивает также отличные условия работы щеточного контакта благодаря возможности точного ориентирования щеток относительно контактных колец, хорошему охлаждению щеток и надежному электрическому соединению их между собой и с внешней цепью.

Подвижный симметрично-парный щеткодержатель с неподвижными щетками, размещенными на концах рычагов со свободой вращения относительно общей оси в виде неподвижного цилиндрического пальца, который расположен параллельно оси контактных колец, и упругим элементом, который соединяет указанные рычаги, отличаюи ийся тем, что, с целью упрощения конструкции и уменьшения трудоемкости изготовления, каждый рычаг выполнен в виде изоляционного монолитного тела, на одном конце которого выполнена обойма для крепления щетки, на другом — втулка, причем в средней части тела выполнен сквозной паз, на продольных стенках которого расположены элементы крепления концов упругого эле699593

f0 мента, который расположен на втулке и охватывает ее.

Источники информации, принятые во внимание при экспертизе

1. Патент Германии № 735237, кл. 21 d 66

1935.

2. Патент CLLIA № 2475276, кл. 21 d 65, !

949 (прототип).

699593 б 1Г ф ы 7
