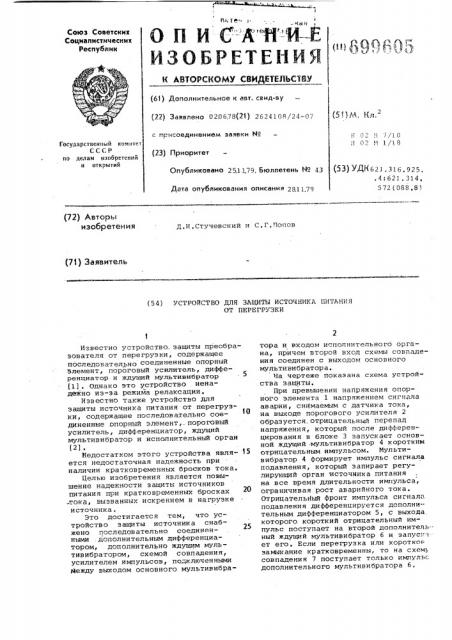

О П И (.- А"И - И-Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Респу6лик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (б!) Дополнительное к авт. свид-sy (22) Заявлено 020678(21) 2624108/24-07 с присоединением заявки Но

Н 02 !t //10 j 02 М 1/18

Государственный квинтет

СССР по делам нзобретений и открытий (23) Приоритет (5Ç) УДК621 „316,925.

„4:621,314, 572 (088,8 ) Опубликовано 25.1 1.79. Бюллетень Но 43

Дата опубликования описания 2811 9 (72} Авторы изобретения

Д,И.Стучевский и С.Г.Попов (71) Заявитель (5 4 ) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ИСТОЧНИКА ПИТА НИ Я

OT ПЕРЕГРУЗКИ

Известно устройство.. защиты преобразователя от перегрузки, содержащее последовательно соединенные опорный

Элемент, пороговый усилитель, дифференциатор и ждущий мультивибратор (1) . Однако это устройство ненадежно из-эа режима релаксации.

Известно также устройство для защиты источника питания от перегрузки, содержащее последовательно соединенные опорный элемент, пороговый усилитель, дифференциатор, ждущий мультивибратор и исполнительный орган (21 °

Недостатком этого устройства явля- 15 ется недостаточная надежность при наличии кратковременных бросков тока.

Целью изобретения является повышение надежности защиты источников питания при кратковременных бросках тока, вызванных искрением в нагрузке источника.

Это достигается тем, что устройство защиты источника снабжено последовательно соединенными .дополнительным дифференциатором, дополнительно ждущим мультивибратором, схемой совпадения, усилителем импульсов, подключенными между выходом основного мультивибратора и входом исполнительногб органа, причем второй вход схемы совпадения соединен с выходом основного мультивибратора.

11а чертеже показана схема устройства защиты.

При превыаении напряжения опорного элемента 1 напряжением сигнала аварии, снимаемым с датчика тока, на выходе порогового усилителя 2 образуется..отрицательный перепад напряжения, который после дифферен-. цирования в блоке 3 запускает основной ждущий мультивибратор 4 коротким отрицательным импульсом. Мультивибратор 4 формирует иьнульс сигнала подавления, который запирает регулирующий орган источника питания на все время длительности импульса, ограничивая рост аварийного тока.

Отрицательный фронт импульса сигнала подавления дифференцируется дополнительным дифференциатором 5, с выхода которого короткий отрицательный импульс поступает на второй дополнитель" ный ждущий мультивибратор 6 и запус" т ет его. Если перегрузка или коротко замыкание кратковременны, то на схем совпадения 7 поступает только импульс; дополнительного мультивибратора 6, 699605

Формула изобретения

+ Сигнал на отнлюче ие подадлеиия

Сигнал абарии

Составитель В. Литвиненко

ТехредЛ.АлфеРова КоРРектоР Г,Иа арова

Редактор H.Kîçëoâà

Заказ 7242/57 Тираж 857 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий.

313035, Москва,. Ж-35, Раушская наб.,д.4/5

Филиал ППП Патент, г,Ужгород, ул,Проектная,4

При этом на усилителе импульсов 8 с выхода схемы совпадения сигнала нет, и исполнительный орган 9 не срабатывает. Если же перегрузка или короткое замыкание длительны, то ждущий мультивибратор 4 вновь сформирует сигнал подавления и,на второй вход схемы совпадения 7 поступает импульс, при этом схема совпадения выдает. импульс на усилитель импульса 8, так как на .ее входах присутствуют 10 импульсы, вырабатываемые обоими мультивибраторами. При этом срабатывает исполнительный орган — реле 9, которое отключает источник питания от сети и включает резерв °

Устройство для защиты источника питания от перегрузки, содержащее последовательно соединенные опорный элемент, пороговый усилитель,дифференциатор, ждущий мультивибратор и исполнительный орган, о т л и ч а ющ е е с я тем, что, с целью повышения надежности, оно снабжено последовательно соединенными, дополнительным дифференциатором, дополнительным ждущим.мультивибратором, схемой совпадения, усилителем импульсов-, подключенными между выходами основного мультивибратора и входом исполнительного органа, причем второй вход схемы совпадения соединен с выходом основного мультивибратора, Источники информации, принятые во внимание при экспертизе

1. Сборник . Электронная техника в автоматике, Р 4,-1974, с.176, ст.В.И,Мелешина и др. Стабилизированные преобразователи постоянного напряжения с применением интегральных схем .

2 ° Сборник,.! Электронная техника в автоматике, Р 8, 1976, ст.

В,Е,Литвинова и др.. Источник питания с защитой от короткого замыкания и перенапряжений .
