Реферат

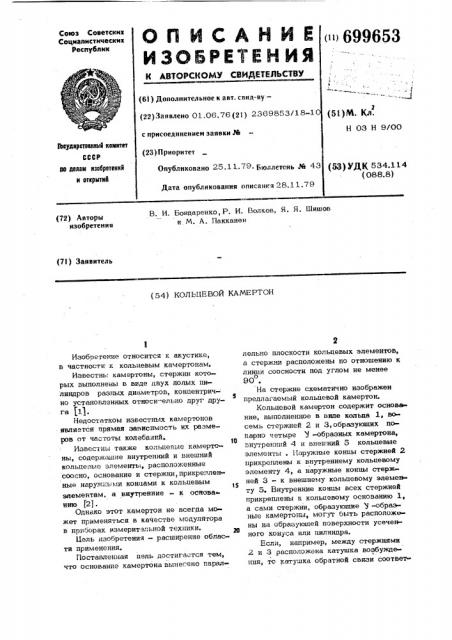

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Сов етскии

Социалистических

Республик (11)699653

»

) (51)М. Кл. (61) Дополнительное к авт. свид-ву— (22) Заявлено 01.06.76 (21) 2369853/18-1 с присоединением заявки М (23) Приоритет

Опубликовано 25.11. 79. Бюллетень Рй 43

Дата опубликования описания 28. 1 1. 79

Н 03 Н 9/00

3ЪеударствевныЯ каиитет

СССР во делен взюбретениЯ и онрытиЯ (53) УДК 534.114 (088.8) В. И. Бондаренко, P И. Волков, Я. Я. Шишов и М. А. Пакканен (72) Авторы изобретения (71) Заявитель (54) КОЛЬЦЕВОЙ КАМЕРТОН

Изобпетение относится к акустике, в частности к кольцевым камертонам.

Известнь. камертоны, стержни которых выполнены в виде двух полых цилиндров разных диаметров, концентрично установленных относн."ельно друг дру5 га (11.

Недостатком известных камертонов явлиется прямая зависпмость их размеров от частоты колебаний.

Известны также кольцевые камертоны, содержашне внутренний и внешний кольцевые элементь», расположенные соосно, основание и стержни, прикрепленные наружными концами к кольцевым

15 элементам, а внутренние — к основа нию f23.

Однако этот камертон не всегда может применяться в качестве модулятора в приборах измерительной техники.

Цель изобретения — расширение области применения.

Поставленная цель достигается тем, что основание камертона вынесено парвллельно плоскости кольцевых элементов, а стержни расположены по отношению к линии соосности под углом не менее

90 .

На стержне схематично изображен предлагаемый кольцевой камертон.

Кольцевой камертон содержит основание, выполненное в виде кольца 1, во семь стержней 2 и З,образуюших попарно четыре т -образных камертона, внутренний 4 и внешний 5 кольцевые элементы ° 1!аружные концы стержней 2 прикреплены к внутреннему кольцевому элементу 4, а наружные концы стержней 3 - к внешнему кольцевому элемен ту 5. Внутренние концы всех стержней прикреплены к кольцевому основанию 1, а сами стержни, образуюшие у -образные камертоны, могут быть расположены на образуюшей поверхности усеченного конуса или цилиндра.

Если, например, между стержнями

2 и 3 расположена катушка возбуждения, то катушка обратной связи соответ

699653

10 ственно расположена между противоположными парами стержней.

Использование камертона в приборостроении, в частности в оптико-электронных приборах для модуляции световых потоков, позволит пропускать световой поток вдоль оси камертона, что упрощает оптические приборы.

Формула изобретения

Кольцевой камертон, содержащий внутренний и внешний кольцевые элементы, расположенные соосно, основание и

4 стержни, прикрепленные наружными концами к кольцевым элементам, а внутренние - к основанию, о т.л и ч а юш и и с я тем, что, с целью расширЬ5 пия области применения, основание камертона вынесено параллельно плоскости кольцевых элементов, а стержни распоФ ложены по отношению к линии соосности о под углом не менее 90 °

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

% 314288, кл. Н 03 Н 9/00, 1971»

2. Милохин Н. Г. Частотные датчики систем автоконтроля и управления. М., 1968, с. 80-96 (прототип}.
