Система питания генератора импульсного потока ионизирующего излучения

Система питания генератора импульсного потока ионизирующего излучения

Иллюстрации

Показать все

Реферат



СИСТЕМА ПИТАНИЯ ГЕНЕРАТОРАИМПУЛЬСНОГО ПОТОКА ИОНИЗИРУЮЩЕГО ИЗЛУЧЕНИЯ, содержащая высоковольтный трансформатор ускоряющего напряжения с дополнительной вторичной обмоткой, подключенной к ионному источнику трубки, о тличающ а я с я тем, что, с целью упрощения системы и снижения ее энергопотребления, дополнительная вторичная обмотка включена в поджигающий промежуток ионного источника трубки.

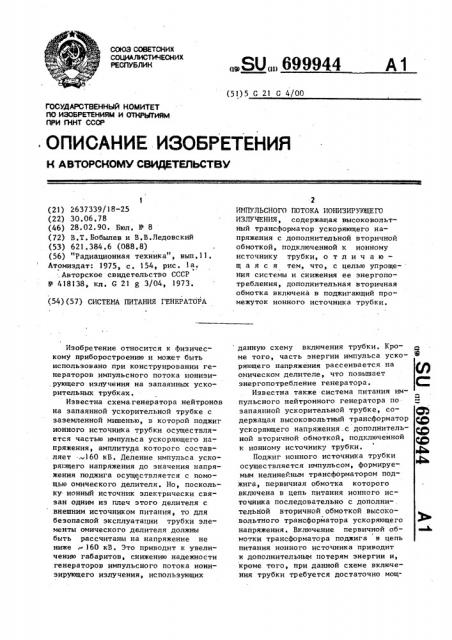

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„,SU„„6999 4

А1 (51) 5 G 21 G 4/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 2637339/18-25 (22) 30.06.78 (46) 28.02.90. Бюл, Л 8 (72) В,Т, Бобылев и В.В.Ледовский (53) 621.384.6 (088.8) (56) "Радиационная техника", вып,ll.

Атомиздат: 1975, с. 154, рис. 1а., Авторское свидетельство СССР

Р 418138, кл. G 21 g 3/04, 1973. (54) (57) СИСТЕМА ПИТАНИЯ ГЕНЕРАТОРА

Изобретение относится к физическому приборостроению и может быть использовано при конструировании генераторов импульсного потока ионизирующего излучения на запаянных ускорительных трубках.

Известна схемагенератора нейтронов на запаянной ускорительной трубке с заземленной мишенью, в которой поджиг ионного источника трубки осуществляется частью импульса ускоряющего напряжения, амплитуда которого составляет,160 кВ. Деление импульса ускоря зщего напряжения до значения напряжения поджига осуществляется с помощью омичеекого делителя. Но, поскольку ионный источник электрически связан одним из плеч этого делителя с внешним источником питания, то для безопасной эксплуатации трубки элементы омического делителя должны быть рассчитаны на напряжение не ниже 160 кВ. Это приводит к увеличению габаритов, снижению надежности генераторов импульсного потока ионизирующего излучения, использующих

ИМПУЛЬСНОГО ПОТОКА ИОНИЗИРУНМЦЕГО

ИЗЛУЧЕНИЯ, содержащая высоковольтный трансформатор ускоряющего напряжения с дополнительной вторичной обмоткой, подключенной к ионному источнику трубки, о т л и ч а ю— щ а я с я тем, что, с целью упрощения системы и снижения ее энергопотребления, дополнительная вторичная обмотка включена в поджигающий промежуток ионного источника трубки. данную схему включения трубки. Кро- д ме того, часть энергии импульса уско- Е ряющего напряжения раесеивается на омическом делителе, что повышает энергопотребление генератора. С:

Известна также система питания импульсного нейтронного генератора по запаянной ускорительной трубке, со- @ 1 держащая высоковольтный трансформатор 1 © ускоряющего напряжения .с дополнитель- 1 р ной вторичной обмоткой, подключенной к ионному источнику трубки. в

Поджиг ионного источника трубки осуществляется импульсом, формируемым нелинейным трансформатором поджига, первичная обмотка которого включена в цепь питания ионного источника последовательно с дополни-. тельНой вторичной обмоткой высоковольтного трансформатора ускоряющего напряжения. Включение первичной обмотки трансформатора поджига в цепь питания ионного источника приводит к дополнительным потерям энергии и, кроме того, при данной схеме включения трубки требуется достаточно мощ699944 ный высоковольтный трансформатор ускоряющего напряжения, способный обеспечить быструю зарядку конденсатора питания ионного источника трубки, что приводит к увеличению габаритов генератора.

Цель изобретения — упрощение системы и снижение ее энергопотребления.

Это достигается тем, что дополнительная вторичная обмотка включена в поджигающий промежуток ионного источника трубки. с .„. Ha чертеже изображена электрическая схема предлагаемой системы питания.

Система содержит запаянную ускорительную трубку 1 (в данном случае нейтронную) с мишенью 2 и трехэлектродным ионным источником, состоящим из анодного 3, поджигающего 4 и катодного 5 электродов, конденсатор 6 питания ионного источника, высоковольтный трансформатор ускоряющего напряжения с вторичной двухсекционной 7 и 8 и первичной 9 обмотками, накопительный конденсатор 10 и зарядный дроссель 11 цепи питания ионного источника. Ускоряющий зазор запаянной ускорительной трубки 1 образован мишенью 2 и катодным 5 электродом ионного источника, основной искровой промежуток ионного исе точника образован анодным 3 и катодным 5 электродами, поджигающий промежуток — поджигающим 4 и катодным

5 электродами.

Секция 7 вторичной обмотки высоковольтного трансформатора ускоряющего напряжения для ограничения тока, протекающего через поджигающий промежуток 4-5, и для исключения эффекта коротко замкнутого витка выполнена проводом с высоким удельным сопротивлением.

Генератор импульсного потока ионизирующего излучения с предлагаемой системой питания работает следующим образом.

При разряде накопительного конденсатора 10 через первичную обмотку

9 высоковольтного трансформатора ускоряющего напряжения в секции 8 формируется импульс ускоряющего напряжения, KQTopblfI подается на ускоряющий зазор

5-2 трубки l . .В то же время в секции 7, включенной последовательно с секцией 8, формируется. импульс поджига ионного источника, поступающий на поджигающий электрод 4, происходит пробой поджигающего промежутка

4-5 и разряд конденсатора 6 питания ионного источника трубки через основной искровой промежуток трубки 3-5 ионного источника. Ионы, образующиеся при этом в ионном источнике, ускоряются в ускоряющемзазоре 5-2 и бомбардируют мишень 2, в которой, 4

25 в результате ядерной реакции T(d,n)He образуются нейтроны. Дроссель 11 препятствует проникновению импульса ускоряющего напряжения во внешние цени питания.

Необходимая амплитуда импульса поджига ионного источника и временная задержка между началом импульса ускоряющего напряжения и моментом срабатывания ионного источника обеспечивается соответствующим выбором числа витков секции 7 вторичной обмотки высоковольтного трансформатора ускоряющего напряжения.

Предлагаемая система питания генератора импульсного потока ионизирующего излучения позволяет уменьшить габаритные размеры генератора, снизить его энергопотребление, упрос45 тить его конструкцию a cxem

699944
