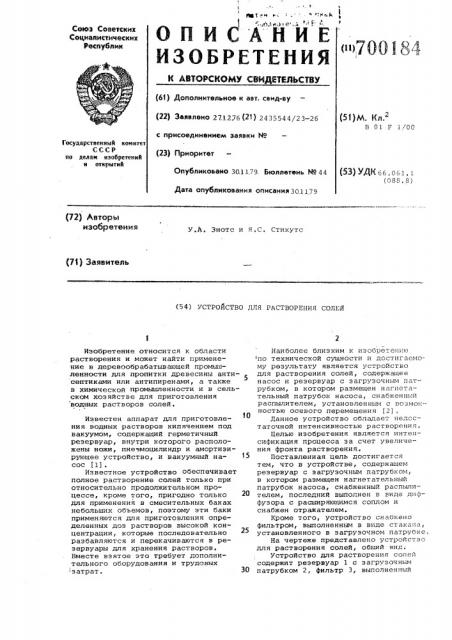

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик 17ОО184 (61) Дополнительное к авт. свид-ву (22) Заявлено 271276 (21) 2435544/23 — 26 с присоединением заявки Йо (23> Приоритет

{51)М, Кл, В 01 Е 1/00

Государственный комитет

СССР по делам нзобретеннй и открытнй

{53) УДК 66,061, 1 (088,8) Опубликовано 30.11.79. Бюллетень М? 44

Дата опубликования описания 301179

У.A. Знотс и Я.С. Стикутс (54) УСТРОЙСТВО ДЛЯ РАСТВОРЕНИЯ СОЛЕЙ

Изобретение относится к области растворения и может найти применение в деревообрабатывающей промышленности для пропитки древесины анти септиками или антипиренами, а также

5 в химической промышленности и в сельском хозяйстве для приготовления водных растворов солей.

Известен аппарат для приготовле30 ния водных растворов кипячением под вакуумом, содержащий герметичный резервуар, внутри которого расположены ножи, пнечмоцилиндр и амортизирующее устройство, и вакуумный насос j1) .

Известное устройство обеспечивает полное растворение солей только при относительно продолжительном процессе, кроме того, пригодно только для применения в смесительных баках небольших объемов, поэтому эти баки применяются для приготовления определенных доэ растворов высокой концентрации, которые последовательно разбавляются и перекачиваются в резервуары для хранения растворов.

Вместе взятое это требует дополнительного оборудования и трудовых затрат. 30

Наиболее близким к изобретению по технической сущности н достигаемому результату является устройство для растворения солей, содержащее насос и резервуар с загрузочным патрубком, в котором размещен нагнетательный патрубок насоса, снабженный распылителем, установленным с воэможностью осевого перемещения (2),.

Данное устройство обладает недостаточной интенсивностью растворения, Целью изобретения является интенсификация процесса за счет увеличения фронта растворения.

Поставленная цель достигается тем, что в устройстве, содержащем резервуар с загрузочным патрубком, в котором размещен нагнетательный патрубок насоса, снабженный распылителем, последний выполнен в виде днффузора с расширяющимся соплом и снабжен отражателем.

Кроме того, устройство снабжено фильтром, выполненным в виде стакашка, установленного в загрузочном патрубке.

На чертеже представлено устройство для растворения солей, общий вид.

Устройство для растворения солей содержит резервуар 1 с загрузочным патрубком 2, фильтр 3, выполненный 700184 в виде стакана, насос 4 с всасывающим патрубком 5 и нагнетательным патрубком б, снабженным распылителем 7, который установлен в загрузочном патрубке, 2 с воэможностью осевого пе1 емещения посредством привода 8, уста- с овленного на крышке 9 загрузочного патрубка 2.

В центре крышки 9 установлен уплат> нительный манжет, который свободно надевается на распылитель 7 при закрывании крышки 9. Распылитель 7 выполнен в виде диффузора 10 с расширяющимся соплом 11. Перед соплом на болтах установлен дискообразный отражатель 12. Нагнетающий патрубок б имеет автоматический BaTBop 13 для присоединения распылителя 7.

Устройство работает следующим образом, . Отсоединяют автоматический затвор

13 и поднимают крышку 9 вместе с наг- 20 нетательным патрубком 6 и приводом

8. Распылитель находится в нижней части фильтра 3, Через загрузочный патрубок 2 в фильтр 3 загружают соль, при этом расгылитель находится под 25 слоем соли. Закрывают крышку 9, надевая уплотнительный манжет на распылитель 7, который подсоединяют к нагНетальному патрубку 6 посредством автоматического затвора 13, После 30 этого включают насос 4 и нагнетают воду иэ резервуара 1 в фильтр 3.

Водяная струя, проходя через распылитель, вспенивается и растворяет слой соли с повышенной скоростью. 35

Для обеспечения непрерывности процесса, особенно в больших резервуарах, непрерывно действует привод 8, Который постепенно, по мере растворения слоя соли, перемещает вверх распылитель 7, непрерывно прижимая отражатель к еще не растворенному слою соли. Для того, чтобы соль не могла обойти отражатель, диаметр его выбирается близким к диаметру фильтра. После окончания процесса растворения распылитель возвращают при помощи привода 8 в исходное положение.

Предлагаемо-. устройство позволяет достигнуть высокую эффективность растворения при использовании широко применяемых дешевых центробежных насосов, например, марки 2 к/ба с напором ?0-30 мм.воц.ст. и продолжительностью 20-30 м /ч.

Формула изобретения

1а Устройство для растворения солей„ содержащее насос и резервуар с загрузочным патрубком, в котором размещен нагнетательный патрубок насоса, снабженный распылителем, установленным с возмо>кностью осевого перемещения, о т л и ч а ю щ е е с я тем, что, с целью интенсификации процесса путем увеличения фронта растворения, распылитель выполнен в виде диффузора с расширяющимся соплом и снабжен отражателем.

2. Устройство по п.1, о т л ич а ю щ е е с я тем, что оно снаб>кено фильтром, выполненным в виде стакана, установленного в загрузочном патрубке.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 223770, кл. В 01 Г 1/00, 1965.

2; Авторское свидетельство СССР

Р 138899, кл. В 03 D 1/14, 1960 (прототип).
