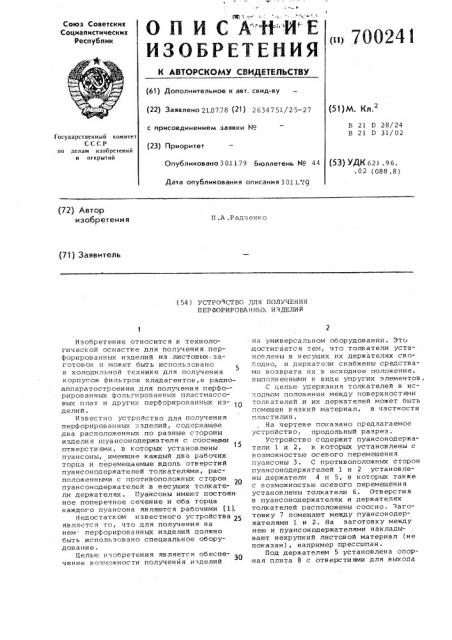

Союз Советских
Социалистических
Республик (и 7ОО241 (61) Дополнительное к авт. свид-ву (51}М. Кл.2 (22) Заявлено 21.0778 (21) 2634751/25 — 27
В 21 D 28/24
В 21 D 31/02 с присоединением заявки Ио
Государственный комитет
СССР ио делам изобретений и открытий (23) Приоритет
Опубликовано 3 01179 Бюллетень Мо 44 (53) УДК 621 . 9 6..02 (088.8) Дата опубликования описания 3011,7g (72) Автор изобретения
П .А .Радченко (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ
ПЕРФОРИРОВАННЫХ ИЗДЕЛИЙ
Изобретение относится к технологической оснастке для получения перфорированных изделий из листовых эаг отов ок и может быть использовано в холодильной технике для получения к орп усов фильтров хлад агентов, в радиоаппаратостроении для получения перфо-рированных фольгированных пластмассовых плат и других перфорированных изделий.
Известно устройство для получения перфорированных :,эделий, содержащее два расположенньж по разные стороны изделия 1пуансонодержателя с соосными отверстиями, в которых установлены пуансоны, имеющие каждый два рабочих торца и перемещаемые вдоль отверстий пуансонодержателей толкателями, расположенными с противоположных сторон пуансонодержателей в несущих толкатели держателях . Пуансоны имеют постоян ное поперечное сечение и оба торца каждого пуансона являются рабочими (ll. недостатком v.çâåñòíîão устройства 25 является то, что для получения на нем- перфорированных изделий должно быть использовано специальное оборудование.
Целью изобретения яв ляетс я обеспечение в озможнос ти получения иэделий на универсальном оборудовании. Это достигается тем, что толкатели установлены в несущих их держателях свободно, и держатели снабжены средствами возврата их в исходное положение, выполненными в вице упругих элементов
С целью удержания толкателей в исходном положении между поверхностями толкателей и их держателей может быть помещен вязкий материал, в частности пластилин.
На чертеже показано предлагаемое устройство, продольный разрез.
Устройство содержит пуансонодержатели 1 и 2, в которых установлены с возможностью осевого перемещения пуансоны 3. С противоположных сторон пуансонодержателей 1 и 2 установлены держатели 4 и 5, в которых также с возможностью осевого перемещения установлены толкатели 6. Отверстия в пуансонодержателях и держателях толкателей расположены соосно. Заготовку 7 помещают между пуансонодержателями 1 и 2. На заготовку между нею и пуансонодержателями накладывают нехрупкий листовой материал (не показан), например прессшпан.
Под держателем 5 установлена опорная плита 8 с отверстиями для выхода
70024) Формула изобретения
С оставит ель Ю . Цейтлин
Техред H,Êo>3àëåâà Корректор B. Бутяга
Редактор O.Þpêoâà
Заказ 7292/9 Тираж 1034 Подписное
ЦНИИПИ Государственного комитета СССР по делам изсбретенкй и открытий
11303 5, Москва, Ж вЂ” 3 5, Раушская наб ., д. 4/5
Филиал ППП Патент, г.ужгород, ул.Проектная,4 > 0JIK BT елей б I имеющими дкамет р больше диаметра толкателей. Дсржателк 4 к 5 сиабжены упругими элементамк, в.:.астности резиновыми вставками 9, предназначенными для возврата держателей в исходное положение. Между толкателямк б и поверхност ямк, охватынаюшими отверстия н держателях 4 к 5, помещен н язкий материал, удеожкваюций толк ат елк в исходном положении .
Устройство работает следующим образом.
Под действием плиты пресса (не показан) толкатели б воздействуют на пуансоны 3, и они осуществляют пробивку отверстий в заготовке. Образовавшийся отход 10 проталкивает нижний толкатель, он устанавливается заподлицо с нижним держателем 5 к
Удерживается в нем вязким матеркалом. Ролкатели имеют диаметр меньше дкаметра получаемого отверстия, поп
20 действием упругих элементов они свободноо возвращаются в ис= одное положение вместе с держателем 4, и в результате воздействия вязкого материала удерживаются в этом положении. 25
Далее производят замену заготовки, лист прессшпана и иного нехрупкого материала смещают до несовпадения отверстий, отходы удаляют. Затем опорную плиту 8 устанавливают над дер30 жателем 4 {левая часть чертежа), и
Процесс перфорацик повторяют, перемещая толкатели б и пуансоны 3 снизу
Вверх.
B процессе перФорации пуансснь 35
Ос ущестнляют пробив к у отн ерсткй спе ременно верхней и нижней рабочей частью. При этом исключается холостой ход устройства и оборудования, на котором оно установлено. (аличке „,0 нехрупкого листового материала на поверхности заготовки предотвращает образование вспученности и других дефектов на поверхности изделия.
При работе на льдопрессах возможно одновременное ис:пользование нескольких устройств установленных одно над другим.
1. Устройство для получения перфорированных изделий,, содержащее дна расположенных по разные стороны изделия пуансонодержателя с соосными отверстиями, в которых установлены и уанс оны, кмеющи е к аждый дв а рабочих торца и перемещаемые вдоль отв ерстий пуанс он одержат елей толк ат елями, расположенными с противоположных сторон пуансонодержателей в несущих толкатели держателях, о т л и ч а ющ е е с я тем, что, с целью обеспечения возможности получения изделий на универсальном оборудовании, толкатели установлены в несущих их держателях свободно, и держатели снабжены средствами возврата их н исходное положение, ныполненными н виде упругих элементов .
2, Устройство по п.1, о т л и ч а ю щ е е с я тем, что, с целью удержания толкателей в исходном положении, между поверхностями толкателей к их держателей помещен вязкий материал, в частности пластилин.
Источники ин4>ормацик, принятые но внимание прк экспертизе
1.. Авторское свидетельство.
".)> 182666, кл. В 30 Б 1 5/02, 10, 03. 65 (прототип) .
