Реферат



нф, т,эь

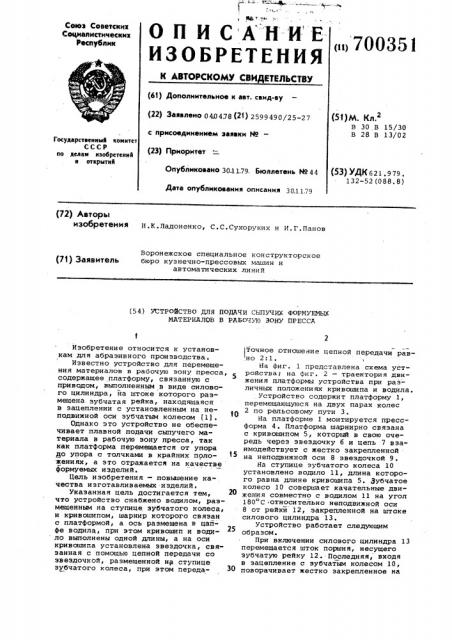

О П И С А" Н И Е

И 3 О Б Р Е Т Е Н И Я

Союз Советских

Социалистических

Республик к Авто скому свидитильствь (61) Дополнительное к авт. свид-ву (22) Залвлеио 040478 (21) 2599490/25-27 с присоединением залвки М— (23) Приоритет

Опубликовано 301179. Бюллетень М 44

Дата опубликованил описанил 30.11.79 (51) М. Кл.2

В 30, В 15/30

В 28 В 13/02

Государственный комитет

СССР по делам изобретений и открытий (53) УДК621 979, 132-52 {088. 8) (72) Авторы

ИЗОбрЕтЕНИЛ И.К.Ладоненко, С.С.Сухоруких и И.Г.Панов

Воронежское специальное конструкторское (71) ЗаЯВИтЕЛЬ бюро кузнечно-прессовых машин и автоматических линий (54) устРойстВо для п дАчи СБ пучих фоРмуем х

МАТЕРИАЛОВ В РАБОЧУЮ ЗОНУ ПРЕССА

Изобретение относится к установкам дл я аб ра э ив í orî прои э в одс тв а .

Известно устройство для перемещения материалов в рабочую зону пресса, содержащее платформу, связанную с приводом, выполненным в виде силового цилиндра, йа штоке которого размещена зубчатая рейка, находящаяся в зацеплении с установленным на неподвижной оси зубчатым колесом (1).

Однако это устройство не обеспечивает плавной подачи сыпучего материала в рабочую зону пресса, так как платформа перемещается от упора до упора с толчками в крайних положениях, а это отражается на качестве формуемых изделий.

Цель изобретения — повышение качества изготавливаемых изделий.

Укаэанная цель достигается тем, что устройство снабжено водилом, размещенным на ступице зубчатого колеса, и кривошипом, шарнир которого связан с платформой, а ось размещена в цайфе водила, при этом кривошип и води ло выполнены одной длины, а на оси кривошипа установлена звездочка, связанная с помощью цепной передачи со звездочкой, размещенной на ступице зубчатого колеса, при этом передаточное отношение цепной передачи равно 2:1.

На фиг. 1 представлена схема устройствар на фиг. 2 — траектория движения платформы устройства при различных положениях кривошипа и водила.

Устройство содержит платформу l, перемещающуюся на двух парах колес

2 по рельсовому пути 3.

На платформе 1 монтируется прессформа 4. Платформа шарнирно связана с кривошипом 5, который в свою очередь через звездочку 6 и цепь 7 взаимодействует с жестко закрепленной на неподвижной оси 8 звездочкой 9.

На ступице зубчатого колеса 10 установлено водило 11, длина которого равна длине кривошипа 5. убчатое колесо 10 совершает качательные движения совместно с водилом 11 на угол

180 C относительно неподвижной оси

8 от рейки 12, закрепленной на штоке силового цилиндра 13.

Устройство работает следующим образом.

При включении силового цилиндра 13 перемещается шток поршня, несущего зубчатую рейку 12. Последняя, входя в зацепление с зубчатым колесом 10, поворачивает жестко закрепленное на

700351 его ступице водило 11, которое тянет за собой кривошип 5.

Перемещение кривошипа 5 сопровождается поворотом его относительнс цапфы водила 11 путем обкатывания звездочкой 6 неподвижной звездочки

9, связанных между собой цепью 7, Передаточные отношения цепной передачи равно 2:1, следовательно, кривошип 5 совершает поворот на угол, в два раза больший, чем угол поворота водила 11.

Кривошип 5 соединен шарнирно с платформой 1, которая при перемещении водила из одного крайнего положения в другое совершает перемещение по прямолинейной траектории А -é, Таким образом при повороте во,ци ла на угол 180 кривошип совершит поворот па угол Зб0, а платформа "овершит ход, равный четырем радиусам

К РИ В ОШИ Л

Па фиг. 2 поясняется кинематика движения кривошипа 5 при повороте нодила 1 1 .

При повороте из крайнего левс--О положения водила в крайнее правсе 25 о положение, т.е. на угол 180, шарнирно закрепленная платформа будет последовательно занимать положени я, Обозначенные т очками А1 -А ь, т . е, путь проиденный платформой при попс роте водила из одного крайнего положения в другое, будет равен удвоенной. длине водила и кривошипа (li =- 4Р), при зтом кривошип соверша.) О ет суммарное перемещение на угол ":ñÎ . 3

График скорости перемещения шарнирногоо соединения крив ощипа выражается формулой V = 2Раз1пс, где R — длина кривошипа или водила; @ — УГЛОВаЯ СК ОРООтЬ! д — угол поворота кривошипа.

Формула изобретения

Устройство для подачи сыпучих формуемых материалов в рабочую зону пресса, содержащее платформу, связанную с приводом, выполненным в виде силового цилиндра, на штоке которого размещена зубчатая рейка, находящаяся в зацеплении с ус.:ановленным на неподвижной Оси "-убчатым колесом,. о тли ч а IG щ r= е с я тем,- то, с цель.";

ПОВЫЩЕН":. и К: Ñ В = Т 3 ГО t ÎIË tЕМЫХ И 3 делий,. о <О снабже: —..О всдилом, разме:— щенным на ступице зубчатого колеса, криво!грином, шар !I; Q которо О связан с платформой „а o" ь размещена в цап-. фе водила, при зтом кривошип и одиЛО БЫПОЛН ЕНЫ ОДИt-I = КОВ Сй и т t-;tt., <-.,1а

Оси криво .-., па установлена звездочкэ., связанная с помо. -..ью цепной передачи со звездочкой, размещенной на ступи-це зубчатого колеса, при этом пере"ДатОЧНОЕ Отяощ:-ДЕ tttIITTОй s Q даЧИ равно 2:

ИСТОЧНИКИ Ипг)с Jt tа" СИИ „

ПБинятые вс внима п!е пв" э кс! I-ртиз =

1. Авторское свидетельство СССР э д>,Î вЂ”,; l0 1-, г,/ (10бя
