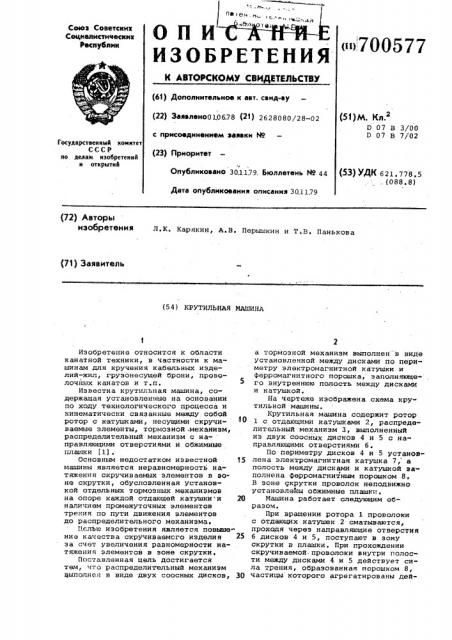

I. ,к,, па вн. н.„

ОП И

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

<ц700577

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ (6!) Дополнительное к авт. саид-ву (22) Заявлено0306.78 {21) 2628080/28-02 с присоединением заявки йо (23) Приоритет (51)М. Кл.

D 07 В 3/00

D 07 В 7/02

ГосуднрстненныЯ ноинтет

СССР по делан. нзобретеннЯ н открытнЯ

Опубликовано 30.1179, Бюллетень М 44

Дата опубликования описания 30.11.79 (53) УДК 621. 778.5 .(088.8) (72) Авторы

ИЗОбрбтВНИЯ Л. К. Карякин, A. В. Перышкин и Т, В. Панькова (54) КРУТИЛЬНАЯ МАШИНА

Изобретение относится к области канатной техники, в частности к машинам для кручения кабельных иэделий-жил, грузонвсущей брони, проволочных канатов н т.п.

Известна крутильная машина, содержащая установленные на основании по ходу технологического процесса и кинематически связанные между. собой ротор с катушками, несущими скручиваемые элементы, тормозной -механизм, распределительный механизм с направляющими отверстиями и обжимные плашки (1).

Основным недостатком известной 15 машины является неравномерность натяжения скручиваемых элементов в зо" нв скрутки, обусловленная установкой отдельных тормозных механизмов на опоре каждой отдающей катушки и 20 наличием промежуточных элементов трения по пути движения элементов до распределительного механизма.

Целью изобретения является повыше" нив качества скручиваемсго изделия эа счет увеличения равномерности натяжения элементов в зоне скрутки, Поставленная цель достигается тем, что распределительный механизм выполнен в виде .двух соосных дисков, 30 а тормозной механизм выполнен в виде установленной между дисками по периметру электромагнитной катушки и ферромагнитного порошка, заполняющего внутреннюю полость между дисками и катушкой.

На чертеже изображена схема кру" тильной машины.

Крутильная машина .содержит ротор

1 с отдающими катушками 2, распределительный механизм 3, выполненНый из двух соосных дисков 4 и 5 с направляющими отверстиями 6.

По периметру дисков 4 и 5 установлена электромагнитная катушка 7, а полость между дисками и катушкой заполнена ферромагнитным порошком 8.

В зоне скрутки проволок неподвижно установлейы обжимные плашки.

Машина работает следующим образом.

При вращении ротора 1 проволоки с отдающих катушек 2 сматываются, проходя через направляющие отверстия

6 дисков 4 и 5, поступают в зону скрутки в плашки. При прохождении скручиваемой проволоки внутри полости между дисками 4 и 5 действует сила трения, образованная порошком 8, частицы которого агрегатированы дей 700577

Формула изобретения

Составитель Иа хаптянах

Техаед ° М.Петко Корректас Е;, Лукач

Тираж 488 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

11-035 Москва Ж-35 Раушская наб,< д. 4)5

Редактор 3. Ходакона

Заказ 7343/22

Филиал ППП Патент . г. Ужгород, ул. Проектная,4 ствивм магнитного полн электромагнитной катушки 7. B процессе распределения скручиваемых проволок на дисках 4 и 5 все проволоки находятся и едином магнитном поле катушки 7 и, следовательно, охватываются на адиЙаконой длине ферромагнитным порошком 8.

Предлагаемая машина обеспечинает значительное повышение качества наложения проволок н паниве эа счет их ранномернога натяжения в зоне скрутки, что уменьшает потери от брака на 15-20%.

Крутильная машина, содержащая установленные на основании по ходу технологического процесса и кинематически связанные между собой ротор с к атушк ами, н есущими скручи н аемые элементы, тормозной механизм, распределительный механизм с направляющими атверстияи и обжимные плашки, о тл и ч а ю щ а я с я тем, что, с целью повышения качества изделий за счет увеличения равномерности натяжения скручинаемых элементов, распреде ительный механизм выполнен н виде двух саасных дискон, а тормозной механизм выполнен и виде установленной между дисками по периметру электромагнитной ка. Ушки и ферромагнитного парашка, заполняющего ныутреннюю полость между писками и катушкой.

Источники информации

rIpHHHTble на внимание при экспер ги:e

1. Букштейн М,Р . Прои -нада::=:а стальных и комбинированных - -:.натан, Na р 1964 са 211 рис 86
