Устройство для стопорения болта
Иллюстрации
Реферат
.";л ) . : . .:. CK

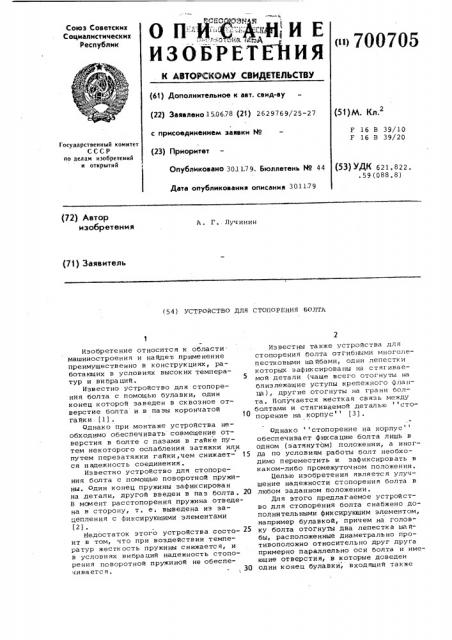

ИЗОБРЕт ИЯ
Союз Советских
Социалистических
Республик
«»700705
К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено150678 (21) 2629769/25-27 (51)М. Кл.2 с присоединением заявки М
F 16 В 39/10
Г 16 В 39/20
Государственный комитет
СССР по делам изобретений и открытий (23) Приоритет (53) УДК 6 21. 8 2 2. .59(088.8) Опублнковано 30.11.79, Бюллетень М 44
Дата опубликования олисания 3 0 1 1-7 9 (72) Автор изобретения
A. Г. Лучинин (71) Заявитель (54) УСТРойСТВо ДЛЯ СТОпоРЕЯИЯ БОЛТА., 30
Изобретение относится к области. машиностроения и найдет. применение преимущественно в конструкциях, работающих в услов иях высок их температур и ви бра ций .
Известно устройство для стопорения болта с помощью булавки, один конец которой заведен в сквозное отверстие болта и в пазы корончатой гайки (1) .
Однако при монтаже устройства необходимо обеспечивать совмещение отверстия в болте с пазами в гайке путем некоторого ослабления затяжки или путем переэатяжки гайки,чем снижает- 15 ся н адежность соединения.
Известно устройство для стопорения болта с помощью поворотной пружины. Один конец пружины зафиксирован на детали, другой введен в паз болта. 20
В момент расстопорения пружина отведена в сторону, т. е. выведена из зацепления с фиксирующими элементами (2) . недостаток этого устройства состо- 25 ит в том, что при воздействии температур жестк ость пружины снижаетс я, и в условиях вибраций надежность стопорения поворотной пружиной не обеспечиваетс я.
Известны также устройства для стопореиия болта отгибными многолепестковыми шайбами, одни лепестки которых зафиксированы на стягиваемой детали (чаще всего отогнуты на близлежащие уступы крепем<но-о фланца), другие отогнуты на грани болта. Получается жесткая связь между болтами и стягиваемой деталью стопорение на корпус (3).
Однако стопорение на корпус обесп ечива ет фикса цию болта лишь в одном (затянутом) положении, а иногда по услов иям работы болт необходимо переместить и зафиксировать в каком-либо промежуточном положении.
Целью изобретения является улучшение надежности сòîïîðåíèÿ болта в любом заданном положении. для этого предлагаемое устройство для стопорения болта снабжено дополнительными фиксирующим элементом, например булавкой, причем на головку болта отогнуты два лепестка шайбы, расположенные диаметрально противоположно относительно друг друга примерно параллельно оси болта и имеющие отверстия, в которые доведен один конец булавки, входящий также
700705
Формула изобретения
cp gg.ф.й
Тираж 1139 Подписное
ЦНИИПИ Заказ 7360/29
Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 в один из пазов, выполненных в головке болта .
На фиг. 1 изображено предлагаемое устройство; на фиг. 2 — сечение по А-A на фиг. 1.
Устройство содержит четырехлепествовую шайбу 1 и булавку 2. Шайба 1 имеет лепестки 3 и лепестки 4, отогнутые на 180 по отношению друг к другу.
Лепестки 4, 3 выполнены с отверстия: ми 5, расположенными соосно друг дру- о у °
Стопорение ос уществляется следующим образом.
Лепестки 4 шайбы 1 вводят в отвер- стие 6 детали 7. болт 8 вводят в отверстие 9 шайбы 1 и в резьбовое отверстие 10 детали 7. Затем при заданном положении болта 8 в отверстия
5 шайбы 1 и в паз 11 головки болта
8 вводят один конец булавки 2, кото- 2О рая стопорит болт 8.
Перемена рабочей позиции болта происходит в следующем порядке. Раскрывают булавку 2, выводят ее из отверстия 5 шайбы 1 и паза 11 гоЛовки болта 8. Затем завинчивают или отвинчивают болт 8 в резьбовом отверстии
10 детали 7 до установки его в заданное положение и в этом положении снова стопорят его булавкой 2 опи- 30 санным выше методом.
Таким образом, происходит фиксация болта в любом заданном положении с высокой степенью надежности, так как благодаря выполнению лепестков шай-; бы с отверстиями, соосными друг другу, и введению дополнительного,фик— сирующего элемента, осуществляющего контровку по этим отверстиям, расстопаривания не может произойти ни при каких условиях. Это обеспечивает rioМ выше ние эксплуатационных качеств устройства при повышенных температурах и вибрациях.
Кроме того, изобретение обеспечивает многократное применение устройства (практически неограниченное количество раз) без замены деталей. В связи с тем что устройство необходимо периодически разбирать (1-2 раза в месяц) для проведения профилактических работ, снижается стоимость затрат, связанных с изготовлением запасных деталей (шайб).
Устройство для стопорения болта с помощью шайбы, имекщей лепестки, отогнутые на головку болта и на cоединяемую деталь, о т л и ч а ю щ е ес я тем, что, с целью повышения надежности стопорения болта в любом заданном положении, оно снабжено дополнительным фиксирукщим элементом, например булавкой, причем на головку болта отогнуты два лепестка шайбы расположенные диаметрально противоположно относительно друг друга примерно параллельно оси болта и имекщие отверстия, в которые заведен один конец булавки, входящий также в один из пазов, выполненных в головке болта.
Источники информации, принятые во внимание при экспертизе
1. Патент США 9 2308605, кл. 151-6, 1976.
2. Орлов П .И, основы KQHGTpvBDQBG ния. Кн. 3, М., 1977, с. 331,Рис. 707-П
3. Там же, с. 295, рис. 579-1 (прототип).
7 Л-4
