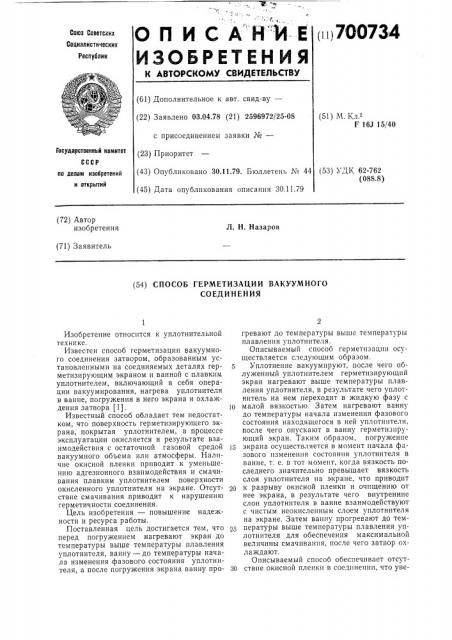

О Г) И С А Н" М- Е

ИЗОБРЕТЕН ИЯ (i 1, 7 О 0734

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 03.04.78 (21) 2596972/25-08 с присоединением заявки №вЂ” (51) М Кл з

F 16J 15/40 (43) Опубликовано 30.11.79. Бюллетень Лов 44 (45) Дата опубликования описания 30.11.79 (53) УДК 62-762 (088.8) по делам изобретений и открытий (72) Автор изобретения

Л. Н. Назаров (71) Заявитель (54) СПОСОБ ГЕРМЕТИЗАЦИИ ВАКУУМНОГО

СО ЕДИ H ЕН ИЯ

Ь Уд Ртвениый комитет (23) Приоритет

Изобретение относится к уплотнительной технике.

Известен способ герметизации вакуумного соединения затвором, образованным установленными на соединяемых деталях герметизирующим экраном и ванной с плавким уплотнителем, включающий в себя операции вакуумирования, нагрева уплотнителя в ванне, погружения в него экрана и охлаждения затвора (1).

Известный способ обладает тем недостатком, что поверхность герметизирующего экрана, покрытая уплотнителем, в процессе эксплуатации окисляется в результате взаимодействия с остаточной газовой средой вакуумного объема или атмосферы. Наличие окисной пленки приводит к уменьшению адгезионного взаимодействия и смачивания плавким уплотнителем поверхности окисленного уплотнителя на экране. Отсутствие смачивания приводит к нарушению герметичности соединения.

Цель изобретения — повышение надежности и ресурса работы.

Поставленная цель достигается тем, что перед погружением нагревают экран до температуры выше температуры плавления уплотнителя, ванну — до температуры начала изменения фазового состояния уплотнптеля, а после погружения экрана ванну прогревают до температуры выше температуры плавления уплотнптеля.

Описываемый способ герметизации осуществляется следующим образом.

5 Уплотнение вакуумпруют, после чего облуженный уплотнителем герметизирующий экран нагревают выше температуры плавления уплотнителя, в результате чего уплотнитель на нем переходит в жидкую фазу с

)p малой вязкостью. Затем нагревают ванну до температуры начала изменения фазового состояния находящегося в ней уплотнптеля, после чего опускают в ванну герметизирующий экран. Таким образом, погружение

15 экрана осуществляется в момент начала фазового изменения состояния уплотнителя в ванне, т. е. в тот момент, когда вязкость последнего значительно превышает вязкость слоя уплотнителя на экране, что приводит к разрыву окисной пленки и очищению от нее экрана, в результате чего внутренние слои уплотнителя в ванне взаимодействуют с чистым неокисленным слоем уплотнителя на экране. Затем ванну прогревают до температуры выше температуры плавления уплотнителя для обеспечения максимальной величины смачивания, после чего затвор охлаждают.

Описываемый способ обеспечивает отсутЗО ствие окисной пленки в соединении, что уве700734

Формула изобретения

Составитель Г. Шуренко

Редактор Н. Хубларова Текред А. Камышнкиова Корректор Р. Беркович

Заказ 2655/11 Изд. № 658 Тираж 1139 Подписное

НПО «Поиск»- Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 личивает надежность герметизации и повы шает ресурс работы уплотнения.

Способ герметизации вакуумного соединения затвором, образованным установленными на соединяемых деталях герметизирующим экраном и ванной с плавким уплотнителем, включающий в себя операции вакуумирования, нагрева уплотнителя в ванне, погружения в него экрана и охлаждения затвора, отличающийся тем, что, с целью повышения надежности и ресурса работы, перед погружением нагревают экран до температуры выше температуры плавления уплотнителя, ванну — до температуры нача5 ла изменения фазового состояния уплотнителя, а после погружения экрана ванну прогревают до температуры выше температуры плавления уплотнителя.

Источники информации, 10 принятые во внимание при экспертизе

1. Прорезаемая высоковакуумная заслонка. — «Приборы для научных исследований». М., 1969, т. 40, № 10.
