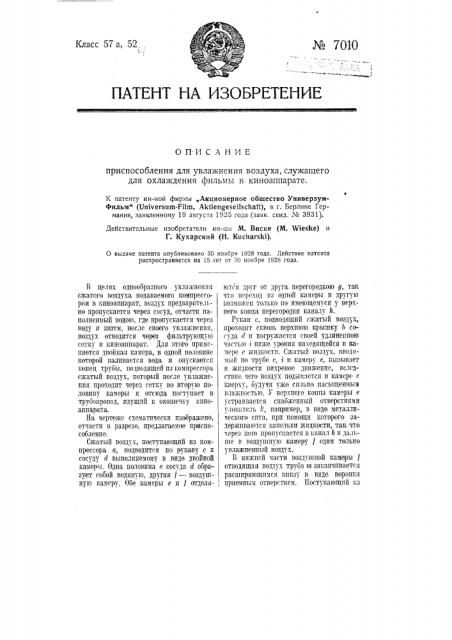

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ приспособления для увлажнения воздуха, служащего для охлаждения фильмы в киноаппарате.

Действительные изобретатели ин-цы М. Виске (М. Wieske) и

Г. Кухарский (H. Kucharski).

0 выдаче патента опубликовано ЗО ноября 1928 года. Действие патента распространяется на 15 лет от ЗО ноября 1928 года. ются друг от друга перегородкою д, так что переход из одной камеры в другую возможен только по имеющемуся у вер»него конца перегородки каналу h..

Рукав с, подводящий сжатый воздух, проходит сквозь верхнюю крышку b согуда г1 и погружается своей удлине1гпою частью ниже уровня находящейся в камере е жидкости. Сжатый воздух, вводимый по трубе с, г в камеру е, вызывает в жидкости вихревое движение, вследствие чего воздух подымается в камере е кверху, будучи уже сильно насыщенным влажностью. У вор»пега конца камеры е устраивается снабженный отверстиями улош.:теоп 1:, например, в виде металлического сита, при помощи которого задерживаются капельки жидкости, гак что через пего пропускается в канал h и дальше а воздушную камеру f один только

) влажненный воздух.

В нижней части воздушной камеры f отводящая воздух труба и заканчивается расширяющимся книзу в виде воронки, приемным отверстием. Поступающий из

В целях одноооразного увлажнения сжатого воздуха подаваемого компрессором в к1шоаппарат, воздух предварительно пропускается через сосуд, отчасти наполненный водою, где пропускается через воду и затем, после своего увлажнения, воздух отводится через фильтрующу1о сетку в киноаппарат. Для этого приме-! пяется двойная камера., в одной половине которой наливается вода и опускается конец трубы, по:1водящей из компрессора сжатый воздух, который после увлажнения проходит через сетку во вторую половину камеры и отсюда поступает в трубопровод, идущий к окошечку киноаппарата.

На чертеже схематически изображено, отчасти в разрезе, предлагаемое приспособление.

Сжатый воздух, поступающий из компрессора а, подводится по рукаву с к сосуду d выполняемому в виде двойной камеры. Одна половина. е сосуда д образует сооой водяную, другая f — воздушную камеру. Обе камеры е и / отдечяК патенту ин-ной фирмы „Акционерное общество УииверзумФильм" (Universum-Film, Aktiengesellschaft), в г. Берлине Германия, заявленному 19 августа 1925 года (заяв. свид. N. 393Ц.

П р одм ет и атепта.

Х. С. тнно-литография акраснъгй Печатника, Ленинград, Международный, 75. водяной камеры увлажненный сжатый воздух должен спачала пройти по воздушной камере книзу и только после этого может подняться BHtt ò()è трубы 7Вэ проходящей сквозь верхнюю крышку о воздушной камеры, откуда по трубопроводу п воздух этот подводится к расположенному вблизи окошечка киноаппа.рата сопл о.

Резервуар d закрывается крышкою о, которая может быть уплотняема прп помощи резиновой прокладки т и в которой имеется винтовая пробка 8 для дотивания воды, а также переставные гаечные соединения 8 для укрепления рукава с.

1. Приспособление для увлажнения воздуха, служащего для охлаждения фильмы в киноаппарате, отличающееся применением сосуда d. разделенного пе доходящей до верха перегородкою д на две камеры е и /, в первую пз которых опущена ниже поверхности жидкости трубка, соединенная рукавом с с компрессором а, а во вторую — не доходящая до дна трубка т, соединенна,я рукавом и с соплом î, подающим воздух I; фильме.

2. При приспособлении, указанном в и. 1, применение сита Л в верхней части камеры е для задерживанпя капель воды.
