Реферат

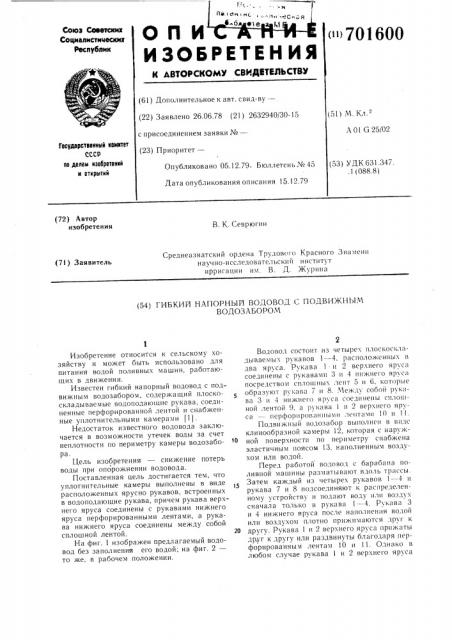

.:- н 1

ОП И

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик п11701600

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свил-ву— (22) Заявлено 26.06.78 (21) 2632940/30-15 с присоединением заявки №вЂ” (23) Приоритет— (5!) М. Кл.

А 01 G 25(02

Государственный комитет

СССР оо делам изооретений н открытий

Опубликовано 05.12.79. Бюллетень № 45

Дата опубликования описания 15.12.79 (53) У Д К б 31.347..1 (088.8) (72) Автор изобретения

В. К. Севрюгин

Среднеазиатский ордена Трудового Красного Знамени научно-исследовательский институт ирригации им. В. Д. Журина (71) Заявитель (54) ГИБКИИ НАПОРНЫ1Ч ВОДОВОД С ПОДВИЖНЫМ

ВОДОЗАБОРОМ

Изобретение относится к сельскому хозяйству и может быть использовано лля питания водой поливных машин, работаюших в движении.

Известен гибкий напорный водовод с подвижным водозабором, солержаший плоскосклалываемые волополаюгцие рукава, соелиненные перфорированной лентой и снабженные уплотнительными камерами !1).

Недостаток известного воловола заключается в возможности утечек волы за счет неплотности по периметру камеры водозабора.

Цель изобретения — снижение потерь воды при опорожнении воловола.

Поставленная цель достигается тем, что уплотнительные камеры выполнены в виде расположенных ярусно рукавов, встроенных в волополаюгцие рукава, причем рукава верхнего яруса соединены с рукавами нижнего яруса перфорированными лентами, а рукава нижнего яруса соединены между собой сплошной лентой.

На фиг. 1 изображен предлагаемый водовод без заполнения его водой; на фиг. 2— то же, в рабочем положении.

Воловол состоит из четырех плоскосклалываемылх рукавов 1 — 4, расположенных 13 два яруса. Рукава 1 и 2 верхнего яруса соединены с рукавами 3 и 4 нижнего яруса посрелством сплошных лент 5 и б, которые образуют рукава 7 и 8. Чежлу собой рукава 3 и 4 нижнего яруса соединены сплошной лентой 9, а рукава и 2 верхнего яруса — перфорирова»»ым» ле1ггахш !0 и !!.

Подвижный волозабор выполнен в вплс клинообразной камеры 12, которая с наружной поверхности по периметру снабжена эластичным поясом 13. наполненным возлухом или водой.

Перед работой воловол с барабана поливной машины разматывают Blî.lü трассы.

Затем каждый из четырех рх.кавов — 4 и рукава 7 и 8 полсоелиняют к распрелеленному устройству и полают волу»ли возлуx сначала только в рукава 1 — 4. Рукава 3 и 4 нижнего яруса после наполнения волой или воздухом плотно прижимаются лруг к

20 другу. Рукава 1 и 2 верхнего яруса прижаты лрут к другу или раздвинуты благоларя перфорированным лентам 10 и l l. Олнако в любом случае рукава 1 и 2 верхнего яруса

701600

Формула изобретения.Фиг 2

Составитель Е. Солдатова

Техред О. Луговая Корректор А. Гриценко

Тираж 755 Подписное

UH И ИП И Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Л. Курасова

Заказ 7468/4 под действием веса будут плотно прижаты к рукавам 3 и 4 нижнего яруса.

Затем подают воду в рукава 7 и 8. Под действием напора воды рукава 7 и 8 расправляются и поднимают рукава 1 и 2 верхнего яруса над рукавами 3 и 4 нижнего яруса, заставляя их плотно прижаться друг другу. В образованную щель через перфорированные ленты 10 и 11 вода устремляется в центральную часть водовода и оттуда в камеру 12 подвижного водозабора.

Эластичный пояс 13, опоясывающий ка- 10 меру 12, заполнен воздухом или водой и при движении камеры вдоль водовода создает мягкий контакт, способствующий снижению трения между трущимися поверхностями. Благодаря эластичному поясу достигается надежное уплотнение между трущимися поверхностями. Между ними не образуется складок и исключается возможность зацепления камеры 12 за складки рукавов и связанные с этим утечки воды, а также возможные порывы рукавов 1 и 2.

В связи с тем, что рукава 1 и 2 верхнего яруса между собой непосредственно не связаны, в центральной части водовода образуется достаточно большая полость, из которой камера 12 водозабора легко забирает воду. После окончания полива, когда напор в рукавах7 и 8 понижается, рукава малого диаметра и 2 опускаются на рукава 3 и 4 и под действием собственного веса перекрывают ряды перфорации в лентах 10 и 11, благодаря чему до полного слива воды из рукавов 7 и 8 проход воды из них наружу будет предотвращен.

Применение гибкого напорного водовода с подвижным водозабором предлагаемой конструкции позволит снизить потери воды при его опорожнении.

Гибкий напорный водовод с подвижным водозабором, содержащий плоскоскладываемые водоподающие рукава, соединенные перфорированной лентой и снабженные уплот1нительн ы ми камерам и, отличающийся тем, что, с целью снижения потерь воды при опорожнении водовода, уплотнительные камеры выполнены в виде расположенных ярусно рукавов, встроенных в водоподающие рукава, причем рукава верхнего яруса соединены с рукавами нижнего яруса перфорированными лентами, а рукава нижнего яруса соединены между собой сплошной лентой.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 443б51, кл. А 01 G 2255//0022, 1973.
