Реферат



с" ь

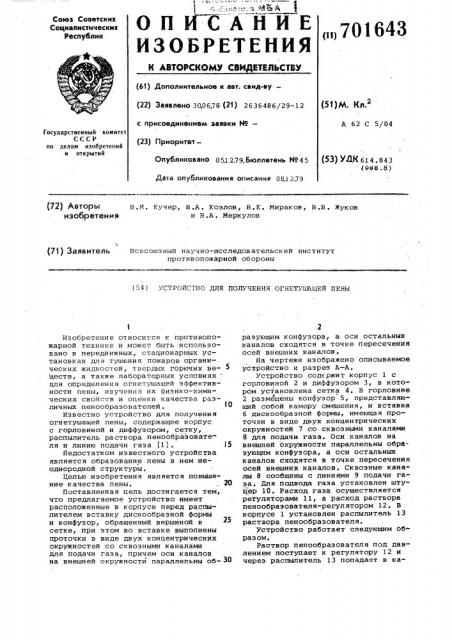

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистическим

Республик (701643

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ (б1) Дополнительное к авт. свид-ву— (22) Заявлено 300678 (21) 2636486/29-12 с присоединением заявки Ио— (51) М. Кп.2

А 62 С 5/04

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет— (53) УАК 614 ° 843 (ОЫЫ 8) Опубликовано 051279.Бюллетень Йо45

Дата опубликования описания 08.1?,79 (72) Авторы изобретения

В.N Кучер, В.A. Козлов, В.Е, Мираков, В.В. Жуков и В.A. Меркулов (71) 3аяВИтЕПЬ Всесоюзный научно-исследовательский институт противопожарной обороны (64 ) УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ ОГНЕТУШАЩЕЙ ПЕНЫ

Изобретение относится к противопожарной технике и может быть использовано в передвижных, стационарных установках для тушения пожаров органических жидкостей, твердых горючих ве- з деств, а также лабораторных условиях цля определения огнетушащей эффективности пены, изучения их физико-химических свойств и оценки качества различных пенообразователей, I0

Известно устройство для получения огнетушащей пены, содержащее корпус с горловиной и диффузором, сетку, распылитель ра ств ора пенообразователя и линию подачи газа (1). l5

Недостатком известного устройства является образование пены в нем неоднородной структуры.

Целью изобретения является повышение качества пены. 20

Поставленная цель достигается тем, что предлагаемое устройство имеет расположенные в корпусе перед распылителем вставку дискообраэной формы и конфуэор, обращенный вершиной к сетке, при этом во вставке выполнены проточки в виде двух концентрических окружностей со сквозными каналами для подачи газа, причем оси каналов на внешней окружности параллельны об- З0

2 разующим конфузора, а оси остальных каналов сходятся в точке пересечения осей внешних каналов.

На чертеже изображено описываемое устройство и разрез A-A, Устройство содержит корпус 1 с горловиной 2 и диффузором 3, в котором установлена сетка 4. B горловине

2 размещены конфуэор 5, представляющий собой камеру смешения, и вставка

6 дискообразной формы, имеющая проточки в виде двух концентрических окружностей 7 со-сквозными каналами

8 для подачи газа. Оси каналов на внешней окружности параллельны образующим конфузора, а оси остальных каналов сходятся в точке пересечения осей внешних каналов. Сквозные каналы 8 сообщены с линиями 9 подачи газа. Для подвода газа установлен шту.цер 10. Расход газа осуществляется регуляторами 11, а расход раствора пенообразователя-регулятором 12. В корпусе 1 установлен распылитель 13 раствора пенообраэователя.

Устройство работает следующим образом.

Раствор пенообразователя под давлением поступает к регулятору 12 и через распылитель 13 попадает в ка701643

ЦНИИПИ Заказ 74 79/6 Тираж 482 Подписное

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 меру смешения. Поступающий через штуцер 10 сжатый.газ, регулируемый регуляторами 11, через каналы В попадает также в камеру смешения, где происходит непрерывное формирование туманообразного потока раствора пенообразователя, который равномерно поступает на всю площадь сетки 4, образуя на ячейках монодисперсную пену. Затем эта пена подается на очаг пожара или же отбирается для изучения ее физико-химических свойств.

Испытания предложенного устройства показали, что получаемая воздушномеханическая пена по сравнению с пеной, получаемой в устройствах,. выпус-. каемых промышленностью серийно, имеет. огнетушащую эффективность в 1,5-2 раза выше. формула изобретения

Устройство для получения огнетушащей пены, содержащее корпус с горловиной и диффузором, сетку, распылитель раствора пенообразователя и линию подачи газа, о т л и ч а ю щ е ес я тем, что, с целью повышения качества пены, оно имеет расположенные

5 в корпусе перед распылителем вставку дискообразной формы и конфузор, обращенный вершиной к сетке, при этом-во вставке выполнены проточки в виде двух концентрических окружностей ""o сквозными каналами для подачи газа, причем оси каналов на внешней окружности параллельны образующим конфузора, а оси остальных каналов сходятся в точке пересечения осей внешних каналов.

Источники информации, принятые во внимание при экспертизе

1, Авторское свидетельство СССР

9 324036, кл, A 62 С 31/12, 1969, (прототип .
