Устройство для очистки кормов
Иллюстрации
Показать всеРеферат
ОЫС40 ОбНФИ патентно-те. ;н: чсоная
Ф:,бяиоте: а 1.! 5 A
Союз Сееетских
Социал исти мвских
Республик

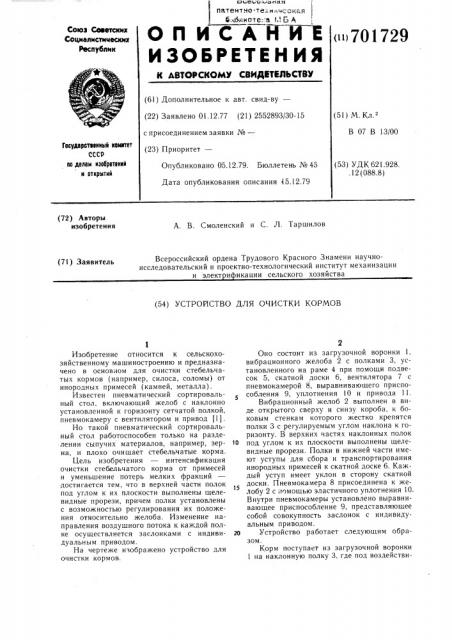

ОП ИСАНИЕ
«i>701729
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВЯДИТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 01.12.77 (21) 2552893/30-15 с присоединением заявки №вЂ” (23) Приоритет— (51) М,К .
В 07 В 13/00
Гооударотаеииый комитет
СССР оо делам изооретеиий и открытий
Опубликовано 05.12.79. Бюллетень № 45
Дата опубликования описания 15.12.79 (53) УДК 621.928.. 12 (088.8) (72) Авторы изобретения
А. В. Смоленский и С. Л. Таршилов
Всероссийский ордена Трудового Красного Знамени научноисследовательский и проектно-технологический институт механизации и элект и икации сельского хозяйства (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ КОРМОВ
Изобретение относится к сельскохозяйственному машиностроению и предназначено в основном для очистки стебельчатых кормов (например, силоса, соломы) от инородных примесей (камней, металла).
Известен пневматический сортировальный стол, включающий желоб с наклонно установленной к горизонту сетчатой полкой, пневмокамеру с вентилятором и привод (1).
Но такой пневматический сортировальный стол работоспособен только на разделении сыпучих материалов, например, зерна, и плохо очищает стебельчатые корма.
Цель изобретения — интенсификация очистки стебельчатого корма от примесей и уменьшение потерь мелких фракций достигается тем, что в верхней части полок под углом к их плоскости выполнены щелевидные прорези, причем полки установлены с возможностью регулирования их положения относительно желоба. Изменение направления воздушного потока к каждой полке осуществляется заслонками с индивидуальным приводом.
На чертеже изображено устройство для очистки кормов.
Оно состоит из загрузочной воронки 1, вибрационного желоба 2 с полками 3, установленного на раме 4 при помощи подвесок 5, скатной доски 6, вентилятора 7 с пневмокамерой 8, выравнивающего приспособления 9, уплотнения 10 и привода 11.
Вибрационный желоб 2 выполнен в виде открытого сверху и снизу короба, к боковым стенкам которого жестко крепятся полки 3 с регулируемым углом наклона к горизонту. В верхних частях наклонных полок
1в под углом к их плоскости выполнены щелевидные прорези. Полки в нижней части имеют уступы для сбора и транспортирования инородных примесей к скатной доске 6. Каждый уступ имеет уклон в сторону скатной
15 доски. Пневмокамера 8 присоединена к желобу 2 с помощью эластичного уплотнения 10.
Внутри пневмокамеры установлено выравнивающее приспособление 9, представляющее собой совокупность заслонок с индивидуальным приводом.
2о Устройство работает следующим образом.
Корм поступает из загрузочной воронки
1 на наклонную полку 3, где под воздействи701729
Составитель С. Таршнлов
Редактор С. Головенко Техред О. Луговая Корректор Н. Задерновская
Заказ 749)/1! Тирадах 7)9 Подписное
ЦН И И ПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 ем вибрации и воздушного потока преобретает псевдоожиженное состояние. При этом инородные примеси, имеющие большую объ емную массу и отличные от корма фрикционные свойства, опускаются на поверхность полки и скатываются вниз, а частицы корма, имеющие меньшую объемную массу, всплывают в верхнюю часть слоя и транспортируются на следующую полку.
Конструкция устройства позволяет в зависимости от удельной массы поступающего на желоб корма регулировать количество подаваемого воздуха, направление воздушного потока и угол наклона полок к горизонту.
Наличие щелевидных прорезей в верхних частях полок повышает турбулентность воздушного потока в зоне пересыпания корма с полки на полку и предотвращает его просыпание через отверстия.
Формула изобретения
1. Устройство для очистки кормов, содержащее загрузочную воронку, пневмокамеру с вентилятором и вибрационный желоб с установленными в нем наклонными полками с отверстиями, отличающееся тем, что, с целью интенсификации процесса очистки стебельчатого корма от примесей и уменьшении потерь мелких фракций, в верхней части полок под углом к их плоскости выполнены щелевидные прорези, причем полки установлены с возможностью регулирования их положения относительно желоба.
2. Устройство по п. 1, отличающееся тем, что, с целью изменения направления воздушного потока, пневмокамера снабжена заслонками с индивидуальным приводом.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР № 401424, кл. В 07 В 7/01, 1973 (прототип) .
