Способ повышения эксплуатационных свойств абразивного инструмента

Способ повышения эксплуатационных свойств абразивного инструмента

Иллюстрации

Показать все

Реферат

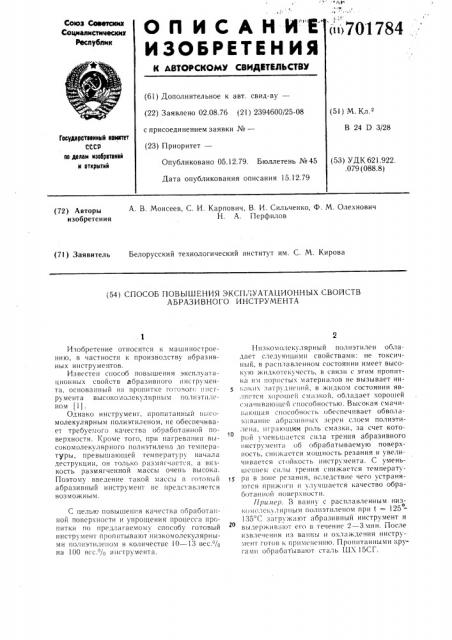

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ

<111701784

Союз Советеюех

Соцреалистических

Респубпин (61) дополнительное к авт. свид-ву— (22) Заявлено 02.08.76 (21) 2394600/25-08 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл 2

В 24 D 3/28

Гесударстееииый кеыктет ссса

Ilo делам изебретеикй и открытий (53) УДК 621.922..079 (088.8) Опубликовано 05.12.79. Бюллетень № 45

Дата опубликования описания 15.12.79

А. В. Моисеев, С. И. Карпович, В. И. Сильченко, Ф. М. Олехнович

Н. А. Перфил о в (72) Авторы изобретения (71) Заявитель Белорусский технологический институт им. С. М. Кирова (54) СПОСОБ ПОВЫШЕНИЯ ЭКСПЛУАТАЦИОННЫХ СВОИСТВ

АБРАЗИВНОГО ИНСТРУМЕНТА

Изобретение относится к машиностроению, в частности к производству абразивных инструментов.

Известен способ повышения эксплуатационных свойств абразивного инс грумента, основанный на пропитке готовог<, IIllcl румента высокомолекулярным полиэтиленом (1).

Однако инструмент, пропитанный III!«.7молекулярным полиэтиленом, не обеспечивает требуемого качества обработанной поверхности. Кроме того, при нагревании высокомолекулярHого полиэтилена до температуры, превышающей температуру начала деструкции, он только размягчается, а вязкость размягченной массы очень высока.

Поэтому введение такой массы в готовый абразивный инструмент не представляется

ВОЗМОЖНЫМ.

С целью повышения качества ооработапной поверхности и упрощения процесса пропитки по предлагаемому способу готовый инструмент пропитывают ни3комолекулярными II<73 1553th;ipll<7?? ?? ???????????????????? 10 ????” 3 ??????.">

Низкомолекулярный полиэтилен об lадает следу<ощими свойствами: не токсичный. в расплавленном состоянии имеет высокую жидкотскучестb, в связи с этим пропитка пм пористых материалов не вызывает ник;1к<<х затруднений, в жидком состоянии является х<117<7ц<ей смазкой, обладает хорошей смачива<ощсй способностью. Высокая смачи«ающая способность обеспечивает обвола<п BBHII<. абразивных зерен слоем полиэтилена, играк7щим роль смазки, за счет котоIO рой уменьшается сила трения абразивного инструмента об обрабатываемую поверхность, снижается мощность резания и увеличивается стойкость инструмента. С уменьшсцием силы трения снижается температура в зоне резания, вследствие чего устраняотся приж<н и Il улучшается качество обработанной поверхности.

П/7и.<ыр. В ванну с расплавленным низо к<1молскуллр11ым полиэтиленом при 1 = 125—

135 С загружа1от абразивный инструмент и выдерживают его в течение 2 — Змии. 11осле извлечения из ванны и охлаждения инстру"1<. HT готов к применению. Пропитанными кругами обрабатывают сталь ШХ 15СГ.

701784

Формула изобретения

Составитель В. Воробьев

Редактор И. Гохфельд Техред О. Луговая Корректор И. Стен

Заказ 7498/14 Тираж 1012 Подвисвое

ЦНИИПИ Государственного комитета СССР но делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5 филиал П П П «Патент», г. Ужгород, ул. Проектная, 4

Результаты испытания следующие: условная мощность резания 0,16 — 0,18 кВт, шероховатость — класс 8а, волнистость Нв

0,8 — 1,0 мкм, гранность поверхности Нгр

0,5 — 1,2 мкм.

Способ повышения эксплуатационных свойств абразивного инструмента, при котором готовый инструмент пропитывают полиэтиленстм, отличающийся тем, что, с целью улучшения качества обработанной поверхности и упрощения процесса пропитки, инструмент пропитывают иизкомолекулярным полиэтиленом в количестве 10 — 13 вес /О на 100 вес.о, „инструмента.

Источники информации, принятые во внимание при экспертизе

1. Патент Франции Ма 1158000, кл. В 24 D, опубл. 1956.
