Реферат



ьс

СПИ

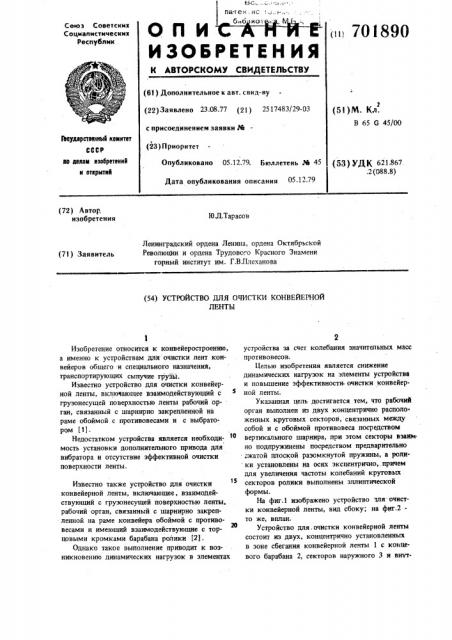

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Республик (iii 70!890 (61) Дополнительное к авт. свид-ву (22) Заявлено 23.08.77 (21) 2517483/29-03 с присоединением заявки ге с (23) Приоритет (5 3 } M. Кд.

В 65 G 45/00

3Ъеуднрстввнный кнмнтет

СССР ив данам нзобретеннй н открытий

Опубликовано 05.12.79- Бюллетень М 45

Дата опубликования описания 05-12 79 (53} УД 621.867 .2 (088.8) (72) Автор, изобретения

ЮЛ.Тарасов

Ленинградский ордена Ленина, ордена Октябрьской

Революцйи и ордена Трудово"o Красного Знамени горный институт им. Г.ВЛлеханова (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ КОНВЕЙЕРНОЙ

ЛЕНТЫ

Изобретение относится к конвейеростроению, а именно к устройствам для: очистки лент конвейеров общего и специального назначения, транспортирующих сыпучие грузы.

Известно устройство для очистки конвейерной ленты, включающее взаимодействующий с грузонесущей поверхностью ленты рабочий орган, связанный с шарнирно закрепленной на раме обоймой с противовесами и с выбратором (1).

Недостатком устройства является необходимость установки дополнительного привода для вибратора и отсутствие эффективнои очистки поверхности ленты.

Известно также устройство для очистки конвейерной ленты, включающее, взаимодействующий с грузонесущей поверхностью ленты, рабочий орган, связанный с шарнирно закрепленной на раме конвейера обоймой с противовесами н имеющий взаимодействующие с торцовыми кромками барабана ролики (21.

Однако такое выполнение приводит к возникновению динамических нагрузок в элементах

2 устройства за счет колебания значительных масс противовесов.

Целью изобретения является снижение динамических нагрузок на элементы устройства и повышение эффективности очистки конвейерной ленты.

Укаэанная цель достигается тем, что рабочий орган выполнен из двух концентрично располо женных круговых секторов, связанных между собой и с обоймой противовеса посредством вертикального шарнира, при этом секторы взаим. но подпружинены посредством предварительно сжатой плоской разомкнутой пружины, а роли ° ки установлены на осях эксцентрично,.причем для увеличения частоты колебаний круговых секторов ролики выполнены эллиптической формы.

На фиг.1 изображено устройство тля очистки конвейерной ленты, вид сбоку; на фиг.2то же, вплан.

Устройство для. очистки конвейерной ленты состоит из двух, концентрично установленных в зоне сбегания конвейерной ленты 1 с концевого барабана 2, секторов наружного 3 и внчт701890

3 реннего 4, Секторы установлены один под другим в плоскостях параллельных плоскости конвейерной ленты 1.

На обечайках 5 и 6 секторов 3 и 4, зыполненных по .дугам окружностей, закреплены

5 скребковые полосы из упругого материала 7 и

8, верхними кромками контактирующие с рабочей поверхностью конвейерной ленты 1 и п|эижатые к обечайкам пружинными полосами 9, 10, Секторы 3 и 4 снабжены втулками 1! и |0

12, входящими одна в другую и подвижно установленными на вертикальной оси 13, закрепленной в обойме 14 противовеса. Обойма противовеса установлена посредством шарниров

15 на раме 16 конвейера и снабже на грузами 15

17. Секторы 3 и 4 связаны между собой плос. кой разомкнутой цилиндрической пружиной 18„ одним концом закрепленной на вертикальном ребре 19 наружного сектора 3, а другим - на вертикальном ребре 20 внутреннего сектора 4 с помощью болтов 21, На каждом секторе с противоположных сторон, на кронштейнах 22,23, на осях 24,25 эксцентрично установлены цилиндрические ролики 26 н 27, что их оси 24,25 установлены по радиусам концевого барабана 2, 5 а цилиндрические повсрхности роликов 26 и

27 постоянно K0HTBKTHpgI0T C OI 0 торповы vIII кромками 28 и 29. Ролики 26 и 27 могут быть эллиптической формы.

Работа устройства осуществляется следующиг ь Зо образом. При движении конвейерной ленты 1 и вращении концового барабана 2 рабочая новерхность конвейерной ленты 1 постоянно взаимодействует с последовательно установленными скребковыми полосами 7 и 8 рабоче:.-о органа, совершающими совместно с секторами

3 и 4 попере.|ггые колебатсльные движеши вокруг оси 13 и обеспечивающими очистку рабочей поверхности ленты 1. Колебательные движения возникают за счет взаимодеЙствия эксцентрично установленных на секторах 3 и 4 роликов 26 и 27 с торцовыми кромками 28 и 29, вращающегося концового барабана 2 конвейера. Когда ролики 26 и 27 выполнены эллиптической формы, частота колебания секто- 45 ров 3,4 и закрепленных на них скребковых полос 7,8 увеличивается вдвое, что повышает интенсивность чистки конвейерной ле|пы 1.

Постоянный контакт роликов 26,27 с торцовыми кромками 28,29 концового барабана 2 обеспечивается поджатием роликов 26,27 к барабану 2 посредством плоской пружины 18, распирающей противоположные ребра 19,20 секторов 3,4 при любом положении осей 24,25 роликов 26,27 относительно кромок 28,29 концевого барабана 2, Скребковые полосы 78 могут колебаться как в противофазе, так и синфазно, а также по любому другому, закону в зависимости от первоначальной установки ро4 ликов 26,27 относительно кромок 28,29 концового барабана 2, Прижатие скребковых полос

7 и 8 к рабочей поверхности конвейерной ленты осуществляется грузами противовеса 17, установленными на обойме 14, Обойма 14 с з крепленными на ней грузами 17 не участвуют в колебательном движении рабочего органа, благодаря шарнирному закреплению секторов 3 и 4 на вертикальной оси 13.

Конструкция обеспечивает снижение динамических нагрузок на элементы устройства и опорные элементы конвейера и повышение надежности его работы. Наличие сдвоенного рабочего органа из секторов 3,4 повышает эффективность очистки ленты вдвое и позволяет простыми средствами подпружинить ролики 26,27.

Цилиндрическая форма скребковых полос 7 н

8, закрепленных на выпуклых Об. яйкях 5 и

6, позволяет дополнитет:.ьно повысиг.::..|,фектив" ность Очистки ленты 1:Зя c | т слОжного О I 0ь сительного движения скребков Ix полос 7 и 8 и ленты l, а также снизить г |яссу ра-".Очего органа, особенно для конвейеров с больнгсй 0|ириной ленты, за счет увеличения жесткости ряG0veI-0 органа в гтлоскости дв|гжения |геггтьг 1.

Формула изобрете |ггя

1. Устройство для Очистки ког г|ейерт|ОС лег|ты, включающее вэаимовействующий с груэонсСущай ПОВЕрХНОСтЬЮ ЛЕ|СТЫ рябОЧ .ь: ьян., Связаш|ый с шарнирно закрепленной:;я:,ям; обоймов с противовесами и име|0 ц|": в ..:- адействующие с торцовыми кромками .. :;„ Мина ролики, о т л и ч а ю щ е е с я тсги |тсь с целью снике|гия динамическ|гх нягр =". с элементы устройства и па|гы|неггггя эффе;;;.гвности очистки конвейерной лег|ты., рабочий ОрГЕН ВЪ|ЛОЛНЕН ИЗ Двьььх КСНВЕНТРИьгНО РаСПОЛО)KeHHeIX KPyr0bbIX CeKTuP09, CBS .3afIIII>t IACI:I,y собой и с обоймой противовеса . Осрелствам вертикального шарнира, при э.о::- секторы взаимно подпружинены посредством предварительно сжатой плоской разомкнутой |рь"жины, а ролики установлены на Осях эксцентрично.

2. Устройство по п.l, о т л и ч а ю щ е ес я тем, что, с целью увеличения частоты колебаний круговых секторов, ролики Выполнены эллиптической формы.

Источники информации., принятые во внимание прн экспертизе

1. Патент CILIA, И 3288275, кл.198-230, 1967.

2. Авторское свидетельство СССР

И 201210, кл. В 65 G 45/00, 966 l прото тип) .
