Шлюз-регулятор
Иллюстрации
Реферат

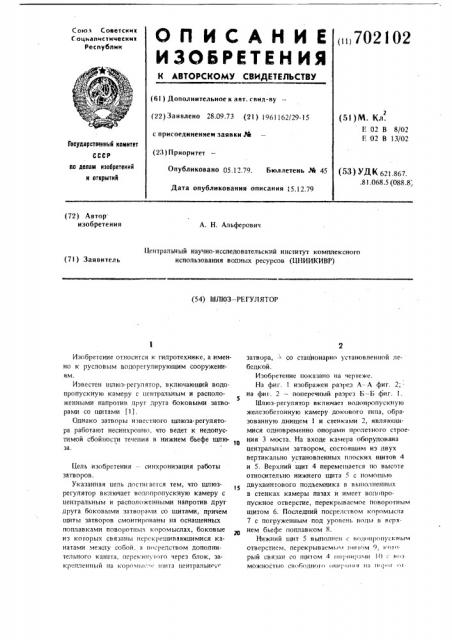

ОПИСАНИЕ „„та к
ИЗОБРЕТЕНИЯ
Сок>з Советскик
C оциапистичесиик
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l ) Дополнительное к авт. свиЛ-ву (22) Заявлено 28.09.73 (21) 1961162/29-15 с присоединением заявки РЙ (28) П риоритет (51) М. Кл.
Е 02 В 8/02
Е 02 В 13/02
Государственный комитет
СССР до делам изобретений и открытий
Опубликовано 05.12,79. Бюллетень ¹ 45
Дата опубликования описания 15.12.79 (5З ) УЙ К 621.867. .81.068.5 (088.8, (72) Автор изобретения
А. Н. Альферович
Центральный научно-исследовательский институт комплексного использования водных ресурсов (ЦНИИКИВР) (7I ) Заявитель (54) ШЛЮЗ вЂ” РЕГУЛЯТОР
Изобретение относится к гидротехнике, а именно к русловым водорегулирующим сооружениям.
Известен шлюз-регулятор, включающий водопропускную камеру с центральным и располо5 женными напротив друг друга боковыми затворами со щитами (1).
Однако затворы известного шлюза-регулятора работают несинхронно, что ведет к недопустимой сбойнос1и течения в нижнем бьефе шлюза.
Цель изобретения — синхронизация работы затворов.
Указанная цель д1>ст>иается тем, что шлюзрегулятор включает волопропускную камеру с центральным и расположенными напротив друг друга боковыми затворал1и со шитами, причем щиты затворов смонтировань(на оснащенных поплавками поворотных коромыслах, боковые из которых связаны лерскрешивающимися канатами между собой, а 1В>средством дополнительного каната, цсрекину1ого через блок, закрепленный Ila короли,1с . В1ипа пентральног затвора, - со стационарно установленной лебедкой.
Изобретение показано на чертеже.
На фиг. 1 изображен разрез А-А фиг. 2; . на фиг. 2 — поперечный разрез b — Б фиг. 1.
Шлюз-регулятор включает водопропускную железобетонную камеру докового типа, образованную днищем 1 и стенками 2, являюшимися одновременно опорами пролетного строения 3 моста. На входе камера оборудована центральным затвором, состоящим из двух вертикально установленных плоских цгитов 4 и 5. Верхний щит 4 перемещается по высоте относительно нижнего щита 5 с помогцью двухвинтового подъемника в выполпеннь>х в стенках камеры пазах и имеет вод<>пропускное отверстие, перекрываемое ловоротным щитом 6. Последний посрелством коромысла
7 с погруженным под уровень Воль> в Верх нем бьефе поплавком 8.
Нижний шит 5 выполнен с Вол1 лрс лускным отверстием, перекрываемыл >1и> м 9, v<> I рый связан со папом 4 III;r;>IIII;i;Iми 11>; 1 з
h10k HocTf>к> СВ1>б>ол>>ог1> i >I 1v1:: 1В я 1>а I>c i1«> I
102 4 обоих поплавков 13 относительно осей 15 с помощью лебедок 18.
Одно из возможных положений поплавка 13 после поворота на некоторьй угол и по отношению к первоначальному положению показано на чертеже штриховой линией.
При превышении заданного уровня воды в . верхнем бьефе щит 6 со связанным с ним посредством коромысла 7 поплавком 8 поворачивается в сторону нижнего бьефа на некоторьй угол Р. На такой же угол Р поворачивается и закрепленньй на коромысле блок 28, что приводит в движение дополнительный канат 23, прикрепленный концом к коромыслу 12 одного из боковых щитов 11. Если пропускаемый через шлюз расход воды относительно небольшой, то поворот щита 6 происходит на малый угол 13. При Этом возможно за счет слабины дополнительного каната 23, заданной с помощью лебедки 24, предотвратить передачу им усилия на поворот щитов 11.
С увеличением пропускаемого расхода воды щит 6, а следовательно, и блок 28 поворачиваются на больший угол р, что вызывает натяжение дополнительного каната 23, а затем поворот боковых щитов 11 с поплавками 13 на некоторьй угол 1 . Одновременность поворота и равенство углов 1 обоих боковых щитов 11 обеспечивают прикрепленные к коромыслам 12 два перекрещивающихся каната 19 и 20.
Использование описываемой конструкции шлюза-регулятора позволяет сравнительно простыми средствами обеспечить надежную синхронизацию всех затворов и тем самым предотвратить сбойность течения в нижнем бьефе.
3 702 верстия в щите 5. Со стороны нижнего бьефа камера имеет два боковых открылка, перекрывающих водоток в пределах его откосов. В стенках камеры на участке между центральным затвором и боковыми 0TKpbiJIKBMH имеются расположенные напротив друг друга боковые затворы с поворотными щитами 11, связанными через коромысла 12 с погруженными под уровень воды в верхнем бьефе поплавками 13, Каждое коромысло 12 имеет горизонтальную 1о ось 14 вращения, Для регулирования величины воздействия по плавков 13 на щиты 11 поплавки закреплены на коромыслах посредством шарнирно соединенных с ними рукоятей. 15
Поплавок с рукоятью может поворачиваться относительно горизонтальной оси 15 с помощью прикрепленного к рукояти каната 16, конец которого соединен через блок 17 с лебедкой 18.
Для обеспечения синхронной работы боковых 20 затворов поворотные щиты 11 связаны друг с другом посредством прикрепленных к коромыслам 12 перекрещивающихся канатов 19 и 20, которые направляются сегментами 21 и 22.
Для обеспечения совместной работы централь- 5 ного и боковых затворов поворотный щит 6 центрального затвора связан с поворотными щитами 11 боковых затворов посредством прикрепленного к коромыслу 12 дополнительного каната 23, другой конец которого соединен с эакреп ленной на пролетном строении 3 моста лебедке 24. Дополнительный канат 23 направляется сегментом 22, блоками 25 и 26, закрепленными, на консоли 27 пролетного строения 3, и блоком 28, установленным на коромысле 7. Лебедка 24 обеспечивает возможность раздельной работы центрального и боковых затворов при малых углах поворота щитов за счет регулировки лебедкой слабины дополнительного каната 23, а также возможность вертикального перемещения щитов центрального затвора с помощью двухвинтового подъемника.
Уровень воды в верхнем бьефе, автоматическое поддержание которого обеспечивается шлюзом-регулятором, задают путем соответствую- 45 щего подъема или опускания верхнего щита 4 относительно нижнего с помощью двухвинтово го подъемника. При перемещении щита 4 происходит поворот шарнирно связанного с ним щита 9 с перемещением последнего по порогу перекрываемого им отверстия, что обеспечивает сохранение расчетной пропускной способности отверстия,.перекрываемого щитом 6. Одновременно производят настройку щитов 11 на поддержание заданного уровня путем поворота
Формула изобретения
Шлюз-регулятор, включающий водопропускную камеру с центральным и расположенными напротив друт друга боковыми затворами со щитами, отличающийся тем, что, с целью синхронизации работы затворов, их щиты смонтированы на оснащенных поплавками поворотных коромыслах, боковые из которых связаны перекрещивающимися канатами между собой, а посредством, дополнительного каната, перекинутого через блок, закрепленный на коромысле щита центрального затвора, — со стационарно установленной лебедкой, Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР Х 386056, кл. Е 02 В 8/02, 1970 (прототип).
702102
Фиг. / д Ф
Фиг. Z
ЦНИИПИ Заказ 7554/31 Тираж 777 Подписное
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
