Реферат

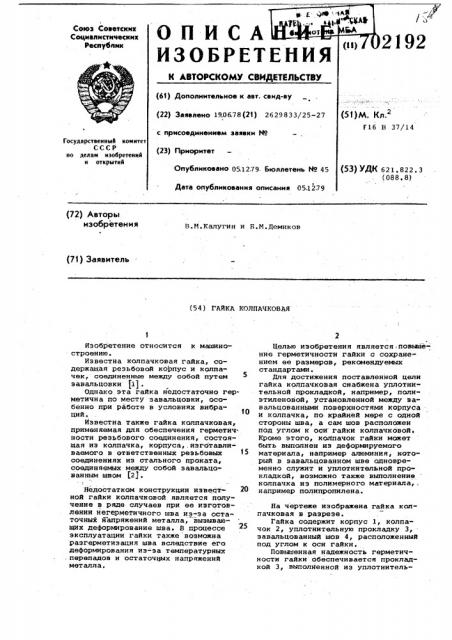

Г16 В 37/14 с присоединением заявки 89 (23) Приоритет

Государственный комитет

СССР по делам изобретений и открытий (53) УДК 621,822,3 (088. 8) Опубликовано 05.12.79. Бюллетень М 45

Дата опубликования описания 05-12.79 (72) Авторы изобретения

В.М.Калугин и Б.M.Äåìèêos (71) Заявитель (54 ) ГАЙКА КОЛПАЧКОВАЯ

Изобретение относится к машиностроению.

Известна колпачковая гайка, содержащая реэьбовой корпус и колпачвк, соединенные между собой путем эавальцовки (1) .

Однако эта гайка недостаточно герметична по месту завальцовки, особенно при работе в условиях вибра» ций.

Известна также гайка колпачковая, применяемая для обеспечения герметич ности реэьбового соединения, состоящая из колпачка, корпуса,.изготавливаемого в ответственных резьбовых соединениях из стального проката, соединяемых между собой завальцованным швом (2).

Недостатком конструкции иэвест - 20 ной гайки колпачковой является получение в ряде случаев при ее изготовлении негерметичного шва из-эа остаточных йапряжений металла, вызывающих деформированив шва. В процессе эксплуатации гайки также возможна разгерметизация шва вследствие его деформирования иэ- за температурных .перепадов и остаточных напряжений металла.

Целью изобретения является повьааение герметичности гайки с сохранением ее размеров, рекомендуемых стандартами.

Для достижения поставленной цели гайка колпачковая снабжена уплотнительной прокладкой, например, полиэтиленовой, установленной между завальцованными поверхностями корпуса и колпачка, по крайней мере с одной стороны шва, а сам шов расположен под углом к оси гайки колпачковой.

Кроме этого, коЛпачок гайки может быть выполнен из деформируемого материала, например алюминия, который в завальцованном швв одновременно служит и уплотнительной про кладкой, возможно также выполнение колпачка из полимерного материала,, например полипропилена.

На чертеже изображена гайка колпачковая в разрезе.

Гайка содержит корпус 1, колпачок 2, уплотнительную прокладку 3, завальцованный шов 4, расположенный под углом к оси гайки.

Повьааенная надежность герметичности гайки обеспечивается прокладкой 3, выполненной из уплотнитель02192 тзрмула изобретения

Составитель И. Малюга

Редактор A Семенова Техред Q.Андрейко ° ° КорРектоР М.Шарсти

Заказ 75б673б Тираж 1139 Подписное цНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., де4/5

Филиал ППП Патент, r.Óæãîðîä, ул.Проектная,4,7

-=- ЗФЬюмй Ф-:., Й наго материала, например полиэтилейа, картона, резины, возможно выполнение колпачка 2 иэ деформируемого материала, например алюминия, а также выполнение иэ полимерного материала, например полипропилена беэ применения уплотнит льной прокладки. Кроме этого, надежность герметизации шва обеспечивается увеличенной площадью контакта его напрягаемых по верхностей, получаемой распсйтоже-нием шва под углом к оси гайки, позволяющим сохранить размеры гайки, рекомендуемые стандартами.

Применение уплотнителъной прокладки или выполнение колпачка непосредственно иэ деформируемого или

1 полимерного материала позволяет компенсировать изменения в завальцо ванном rriie гайки, йолучаемые при ее изготовлении и в процессе" 6е эксплуатации от температурных перепадов и остаточных напряжений металла.

Описываемая конструкция гайки колпачковой с повышенной герметич-ностью шва можейт .найти применение в машиностроении в ответственных резьбовых соединениях.

Испытайия;опытных образцов гайки кслпачковой показали полную на дежность ее герметичности, 1. Гайка колпачковая, содержащая реэьбовой корпус и колпачек, соединенные между собой завальцованным

5 швом, отличающаяся тем, что, с целью повышения ее герметичности, обе стороны шва расположены под углом к оси гайки, причем колпачек выполнен из деформируемого материала, например алюминия.

2. Гайка по п.l, о т л и ч а ющ а я с я тем, что, она снабжена уплотнительной прокладкой, например, полиэтиленовой, установленной между завальцованными поверхностями корпуса и колпачка.

3. Гайка по п.l, о т л и ч а ющ а я с я тем, что колпачек.выпол: нен из полимерного материала, например полипропилена.

Источники информации, принятые во внимание при экспертизе

1. Патент Ивеции, Р 138530, 25,кл. 47а,7, 1952.

l, Орлов П.И. Основы конструирования. Ч.3 M 1977, .с. 45 (протон п) .
