Реферат

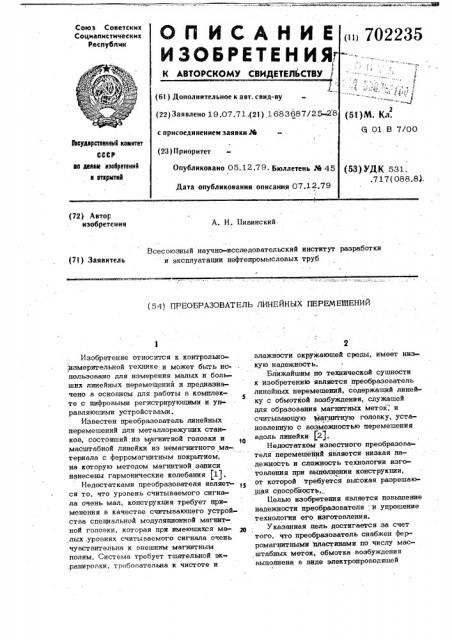

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯг

Союз Советских

Социалистических

Республик (iii 702235

К АВТОРСКОМУ СВИДЕТЕЛкэСТВУ

Р

Ф

Я (61) Дополнительное к авт. свнд-ву (22)Заявлено 19,07.71.(21) 1683687/25 28 с присоединением заявки М (23) Приоритет

Опубликовано 05.12.79. Бюллетень М 45

Дата опубликования описания 07 12.79 (53)M. Кл.

Я 01, В 7/00

3Ъеударстаенны11 комнтет еее нв делам нэабретеннй н аткрмтнй (53) УДК 531. .717(088.8), (72) Автор изобретения

А. Н. Цивинский

Всесоюзный научно-исследовательский институт разработки и эксплуатации нефтепромысловых труб (71) Заявитель (54) ПРЕОБРАЗОВАТЕЛЬ ЛИНЕЙНЫХ ПЕРЕРЕШЕНИЙ влажности окружающей среды, имеет низкую надежность.

Ближайшим по технической сущности к изобретению является преобразователь линейных перемещений, содержащий линейку с обмоткой возбуждения, служащей для образования магнитных меток, и считывающую магнитную головку, установленную с возможностью перемещения вдоль линейки (2).

Недостатком известного преобразователя перемещений является низкая надежность и сложность технологии изготовления при выполнении конструкции, от которой требуется высокая разрешающая способйость,, Целью изобретения является повышение надежности преобразователя - н упрощение технологии его изготовления.

Указанная цель достигается за счет того, что преобразователь снабжен ферромагнитными пластинами по числу мас, штабных меток, обмотка возбуждения выполнена в виде электропроводяшей

Изобретение относится к контрольно измерительной технике и может быть ис польэовано для измерения малых и больших линейных перемещений и предназначено в основном для работы в комплек5 те с цифровыми регистрирующими и управляющими устройствами.

Известен преобразователь линейных перемещений для металлорежущих станков, состоящий из магнитной головки и

/ масштабной линейки иэ немагнитного материала с ферромагнитным покрытием, на которую методом магнитной записи нанесены гармонические колебания (1).

Недостатками преобразователя являеч ся то, что уровень считываемого сигнала очень мал, конструкция требует применения в качестве считывающего устройства специальной модуляционной магнитной головки, которая при имеющихся ма- 2О лых.уровнях считываемого сигнала очень чувствительна к внешним магнитным полям. Система требует тщательной эк.ранировки, требовательна к чистоте и., ъНЮ ЬыМ - =: = . ф Ж:с.: адФрР/

Преобразователь обеспечивает надежную работу при изменении внешних условий и простоту технологии его изготовления.

//;РГГи мрору "

ЮЩРЯlД iI+6 сЬру!

Составитель B. Рыкова, ТехредН. Ковалова, КорректорН. Горват

Редактор А. Семенова. Заказ 7574/38 Тираж 844 . Подписное

БНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская раб., д. 4/5

Филиал ППП,Патент", г. Ужгород, ул. Проектная, 4

3 гофрированной пластины, размещенной вдоль линейки, а ферромагнитные пласти ны установлены параллельно между собой с двух сторон электропроводящей пластины в ее выемках.

На фиг. 1 показана схема преобразователя линейных перемещений; на фиг. 2масштабная линейка.

Преобразователь содержит масштабную линейку 1 и считывающую магнитную !

О головку 2, обмотка возбуждения выполнена в виде электропроводящей гофриро. ванной пластины 3, размещенной вдоль линейки 1 !

В выемках гофрированной пластины с двух ее сторон установлены параллельные между собой ферромагнитные пластины 4, число которых равно числу меток.

Пакет пластин спрессовывается с клеем, рабочая поверхность шлифуется.

Преобразбватель работает следующим образом.

При подаче напряжения в обмотку воз- >5 буждения между торцами ферромагнитных пластин 4 формируются электромагнитные метки, которые фиксируются магнитной головкой 2 при ее движении вдоль линейки..

Формула изобретения

Преобразователь линейных перемещений, содержащий линейку с обмоткой возбуждения, служащей для образования магнитных меток, и считывающую магнитную головку, установленную с возможностью перемещения вдоль линейки, о т л и ч аю шийся тем, что, с целью повышения надежности преобразователя и упрощения технологии его изготовления, он снабжен ферромагнитными пластинами по числу масштабных меток, обмотка возбуждении выполнена в виде электро- проводящей гофрированной пластины, раз» мещенной вдоль линейки, а ферромагни ные пластины установлены параллельно между собой с двух сторон электропрсводящей пластины в ее выемах.

Источники информации, принятые во внимание при экспергизе

1. Авторское свидетельство СССР

% 114829, кл. G 01 В 5/02, 1957.

2. Патент CEA М 2915721, кл. 336-69, 1959 (прототип).
