Устройство для сигнализации о приближающемся конце ленты

Устройство для сигнализации о приближающемся конце ленты

Иллюстрации

Показать все

Реферат

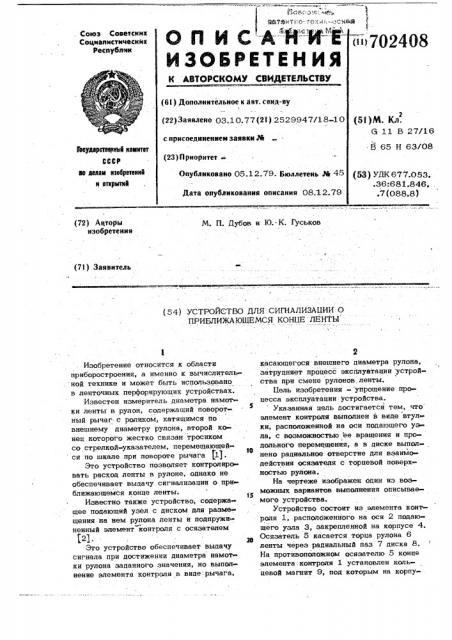

Союз Советскик

Социалистических

Республик 47024О8 (61) Дополнительное к авт. свнд-ву

I (22) Заявлено 03.10.77(21 ) 2529947/18-1 0 (53)M. Кл.

G 11 В 27/16 с присоединением заявки М

В 65 Н 63/08

Ваударатаеювб камнтат

СССР да ладам каааратаник и аткрмтвй (23) ПрнорнтетОпубликовано 05.12.79. Бюллетень Эй 45 (53) YLlK 677.053. .36:681.846.. .7 (088.8) Дата опубликования описания 08.12.79

М П Дубов и lO К Гуськов (72) Ацторы изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СИГНАЛИЗАЦИИ О

ПРИБПИЖАЮШЕМСЯ K0HUE ЛЕНТЫ

Изобретение относится к области приборостроения, а именно к вычислитель ной технике и может быть использовано в ленточных перфорирующих устройствах.

Известен измеритель диаметра намотки ленты в рулон, содержащий поворот-.

% ный рычаг-с роликом, катящимся по внешнему диаметру рулона, второй конец которого жестко связан тросиком со стрелкой»указателем, перемещающейтО ся по шкале при повороте рычага (1 .

Это устройство позволяет контролиро вать расход ленты в рулоне, однако не обеспечивает выдачу сигнализации о при ближающемся конце ленты.

Известно также устройство, содержащее подающий узел с диском для разме щения H& нем рулона ленты и подпружиненный элемент контроля с осязателем м

Это устройство обеспечивает выдачу сигнала при достижении диаметра намотки рулона заданного значения, но выполнение элемента контроля в виде рычага, 2 касающегося внешнего диаметра рулона, затрудняет процесс эксплуатации устройства при смене рулонов ленты.

Цель изобретения — упрощение процесса эксплуатации устройства.

\ Указанная цель достигается тем, что элемент контроля выполнен в виде втулки, расположенной на оси подающего узла, с воэможностью ее вращения и црсдольного перемещения, а в диске выпол неко радиальное отверстие для взаимодействия осяэателя с торцевой поверхностью рулона.

На чертеже изображен один из возможных вариантов выполнения описываемого устройства.

Устройство состоит из элемента конт роля 1, расположенного на оси 2 подающего узла 3, закрепленной на корпусе 4.

Осязатель 5 касается торца рулона 6 ленты через радиальный паз 7 диска 8.

На противоположном осязателю 5 конце элемента контроля 1 установлен кольцевой магнит 9, под которым на корпу- .

3 702408 се 4 закреплен магнитоуправляемый кон- ленты, а также облегчить возможность такт 10. Между корпусом 4 и элементом автоматизации указанного процесса, контроля 1 на оси 2 укреплена пружина

l1.

Формула изобретения

При установке рулона до упора в диск

8 элемент контроля 1 опускается„и коль- Устройство для сигнализации о приб-. цевой магнит 9 переключает магнитоуправ- лижающемся конце ленты, содержащее ляемый контакт 10. В результате в элект подающий узел с диском.для размещения ронную схему поступает сигнал готов- на нем рулона ленты и подпружиненный ности перфоратора к работе. В процессе 1о элемент контроля с осязателем, о т перемотки ленты осязатель 5 находит» л и ч а ю щ е е с я тем, что, с целью ся в контакте с торцовой поверхностью упрощения эксплуатации, элемент контро-", ленты через радиальный паз 7 диска 8. ля выполнен в виде втулки, расположен. По достижении заданного диаметра руло- ной на оси подающего узла, с возмож- на 6 элемент контроля 1 под действием .15 ностью ее вращения и продольного перепружины 11 поднимается, магнитное мещения, а в диске выполнено радиаль- .

J п >ле кольцевого магнита 9 перестанет ное отверстие для взаимодействия осяза воздействовать на магнитоуправляемый теля с торцовой поверхностью рулона. контакт 10, который выдаст информа- Источники информации, цию о приближающемся конце магнитной 20 принятые во внимание при экспертизе ленты в электронную схему. 1. Патент США N 3384968, Использование изобретения позволит кл. 33-129, опублик. 1968. упростить процесс обслуживания устрой- 2. Патент США % 3498552, . ства, ускорить съем и замену рулонов ° кл. 242-39, опублик. 1970.

Сост авитель B. Лобуовольский

- Редактор С. Головенко Техред 3. Фанта Корректор Н. Стец

Заказ 7599/48 Тираж 681 Подписное

ИНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП Патент, г. жгород, ул. Проектная, 4
