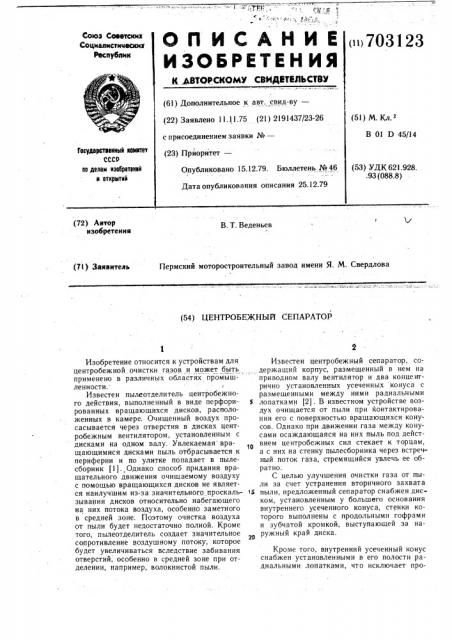

Изобретение относится к устройствам для центробежной очистки газов и может быть применено в различных областях промышленности. I

Из весте н пылеотделитель центробежного действия, выполненный в виде перфорированных вращающихся дисков, расположенных в камере. Очищенный воздух просасывается через отверстия в дисках центробежным вентилятором, установленным с дисками на одном валу. Увлекаемая вращающимися дисками пыль отбрасывается к периферии и по улитке попадает в пылесборник (1). Однако способ придания вращательного движения очищаемому воздуху с помощью вращающихся дисков не является наилучшим из-за значительного проскальзывания дисков относительно набегающего на них потока воздуха, особенно заметного в средней зоне. Поэтому очистка воздуха от пыли будет недостаточно полной. Кроме того, пылеотделитель создает значительное сопротивление воздушному потоку, которое будет увеличиваться вследствие забивания отверстий, особенно в средней зоне при отделении, например, волокнистой пыли.

Известен центробежный сепаратор, содержащий корпус, размещенный в нем на приводном валу вентилятор и два концентрично установленных усеченных конуса с размещенными между ними радиальными

5 лопаткамн (2); В известном устройстве воздух очищается от пыли при контактировании его с поверхностью вращающихся конусов. Однако при движении газа между конусами осаждающаяся на них пыль под действием центробежных сил стекает к торцам, а с них на стенку пылесборника через встречный поток газа, стремящийся увлечь ее обратно.

С целью улучшения очистки газа от пыли за счет устранения вторичного захвата

1$ пыли, предложенный сепаратор снабжен диском, установленным у большего основания внутреннего усеченного конуса, стенки которого выполнены с продольными гофрами и зубчатой кромкой, выступающей .за наружный край диска.

Кроме того, внутренний усеченный конус снабжен установленными в его полости радиальными лопатками, что исключает про703123 скальзывание газа относительно его поверхности.

На фиг. 1 изображен общий вид центробежного сепаратора; на фиг. 2 — разрез

А — А фиг. 1; на фиг. 3 — разрез Б — Б фиг. l.

Центробежный сепаратор состоит из неподвижного корпуса 1, верхняя часть. которого образует спиральный кожух центробежного вентилятора, и нижняя — кожух сепаратора. В самоустанавливающихся подшипниковых опорах 2, закрепленных в корпусе 1, установлен вал 3. На нем закреплен усеченный конус 4 с продольными гофрами и по- дающая воздушная труба 5, соединенные радиальными лопатками 6.

Подающая воздушная труба внутри имеет продольные лопатки 7.

tS

Усеченный конус 4, подающая воздушная труба 5 и радиальные лопатки 6 образуют камеру грубой очистки, Последняя заключена в концентрично с ней расположенный усеченный конус 8 и соединена с ним радиальными лопатками 9, делящими кольцевой зазор между камерой и оболочкой на ряд полостей.

К торцу меньшего диаметра конической оболочки прикреплено колесо 10 центробежного вентилятора, насаженное на вал 3. Со стороны большего диаметра усеченный ко-, нус закрыт диском 11, насаженным на подающую трубу 5. Кольцевой бурт 12, которым заканчивается усеченный конус 8 и диск 11 образуют кольцевой карман для . сбора пыли. Усеченный конус 8, лопатки 9, диск 11 и кольцевой бурт 12 образуют камеру тонкой очистки.

Два П-образных ножа 13, изогнутых по винтовой линии, служат для отвода пыли из кольцевого кармана по мере его заполнения.

Работает центробежный сепаратор следующим образом.

При включении привода начинает вращаться вал 3 с закрепленными на нем усеченными конусами и вентиляционным коле- 4 сом 10. Запыленный воздух из вентиляционной системы входит в подающую воздушную трубу 5 и лопатки 7,приводится во вращение. При ударе воздушного потока о днище усеченного конуса 4 происходит инер- ционное пылеразделение, а во время перемещения в осевом направлении — центробежное.

Радиальные лопатки 6 препятствуют проскальзыванию запыленного газа относительно внутренней поверхности усеченного конуса 4.

Осевая пыль стекает ко дну желобков, образованных гофрами стенки усеченного конуса 4, и вдоль них с зубчатой кромки, выступающей за наружный край диска 11— в кольцевой карман.

Очищенный газ, пройдя камеру первичной очистки, через окна между зубчатыми кромками усеченного конуса 4 и диском 11 выходит в камеру тонкой очистки, имеющую большее поперечное сечение, чем камера грубой очистки. Осевшая пыль по усеченному конусу 8 стекает в кольцевой карман, а очищенный воздух вентилятором выбрасывается в атмосферу.

На фиг. 1 изображен сепаратор с вертикальной осью вращения, однако он может иметь и горизонтальную ось. При использовании его для осаждения прилипающей к стенкам камер пыли, например, маслянистой пыли от полировальных станков, усеченный конус 4 камеры грубой очистки должен иметь конусность, приближающуюся к

180 .

Формула изобретения

1. Центробежный сепаратор, содержащий корпус, размещенные в нем на приводном валу вентилятор и два концентрично установленных усеченных конуса с размещенными между ними радиальными лопатками, отличающийся тем, что, с целью улучшения очистки газа от пыли за счет устранения вторичного захвата пыли, он снабжен диском, установленным у большего основания внутреннего усеченного конуса, стенки которого выполнены с продольными гофрами и зубчатой кромкой, выступающей за наружный край диска.

2. Центробежный сепаратор по п, 1, отличающийся тем, что внутренний усеченный конус снабжен установленными в его полости радиальными лопатками.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 285480, кл. В Ol D 45/14, 1969.

2. Патент США № 2104683, кл. 55 — 403, 04.01.38.
