Реферат

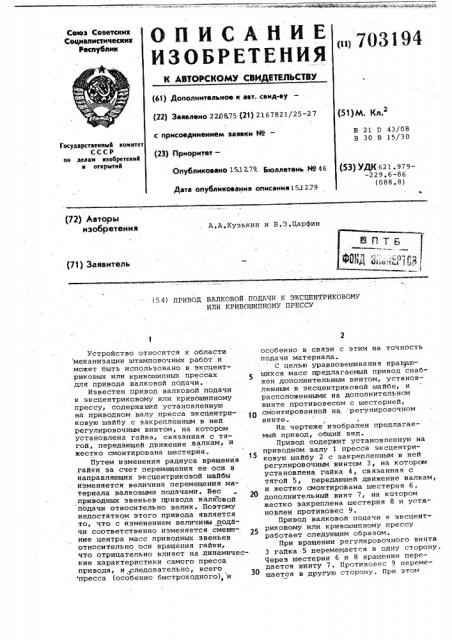

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сеюз Советских

Социалистических

Республик (61) Дополнительное к авт. саид-ву (51) М. КЛ.2 (22) Заювлено 220875 (23) 2167821/25-27 с присоединением заювки М— (23) Приоритет—

В 21 В 43/08

В 30 B 15/30

Государственный комитет

СССР но делам изобретений и открытий

Опубликовано 15.1 Ь79. Бюллетень Мо 46 (53) УДК 621.979-229.6-86 (088. 8) Дата опубликованию описанию 153.2.79 (72) Авторы изобретения

A.A.Êóçüêèí и В.Ç.Царфин ть . ЛЯ! (73) Заявитель (54) ПРИВОД BAJIKOBOA ПОДАЧИ К ЗКСЦЕНТРИКОВОМУ

ИЛИ КРИВОШИПНОМУ ПРЕССУ

Устройство относится к области механизации штамповочных работ и может быть использовано в эксцентриковых или кривошипных прессах для привода валковой подачи.

Известен привод валковой подачи к эксцентриковому или кривошипному прессу, содержавший установленную на приводном валу пресса эксцентриковую шайбу с закрепленным в ней регулировочным винтом, на котором установлена гайка, связанная с тягой, передающей движение валкам, и жестко смонтирована шестерня.

Путем изменения радиуса вращения гайки за счет перемещения ее оси в направляющих эксцентриковой шайбы изменяется величина перемещения материала валковыми подачами. Вес приводных звеньев привода валковой подачи относительно велик. Поэтому недостатком этого привода является то, что с изменением величины подачи соответственно изменяется смещение центра масс приводных звеньев относительно оси вращения гайки, что отрицательно влияет на динамические характеристики самого пресса привода, и следовательно, всего пресса (особенно быстроходного), и особенно в связи с этим на точность подачи материала.

С целью уравновешивания врайрющихся масс предлагаемый привод снабжен дополнительным винтом, установленным в эксцентриковой шайбе, и расположенными на дополнительном винте противовесом с шестерней, смонтированной на регулировочном винте.

На чертеже изображен предлагаемый привод, общий вид.

Привод содержит установленную на приводном валу 1 пресса эксцентриковую шайбу 2 с закрепленным в ней регулировочным винтом 3, на котором установлена гайка 4, связанная с тягой 5, передающей движение валкам, и жестко смонтирована шестерня 6, дополнительный винт 7, на котором жестко закреплена шестерня 8 и установлен противовес 9.

Привод валковой подачи к эксцентриковому.или кривошипному прессу работает следующим образом.

При вращении регулировочного винта

3 гайка -5 перемещается в одну сторону.

Через шестерни 6 и 8 вращение передается винту 7 ° Противовес 9 перемещается в другую сторону. При этом

703194

Формула изобретения

Составитель Ю. Жаворонков

Техред Н. Ковалева Корректор М.Демчик

Редактор Л.Василькова

Заказ 7703/8 - Тираж 1034 . Подписное.ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4

"сохраняется неизменным центр тяжести

: . вращающйхся масс относительно оси приводного вала 1 пресса.

Привод валковой подачи к эксцентРиковому или кривошипному прессу, со» держащий установленную на приводном валу пресса эксцентриковую шайбу с

-закрепленным в ней регулировочньа винтом, на котором установлена гайка, l связанная с тягой, передающей движение валкам, и жестко смонтирована

-шестерня, отличающийся тем, что, с целью;уравновешивания вращающихся масс, привод снабжен

5 дополнительным винтом, установ- ленным в эксцентриковой шайбе, и расположенными на дополнительной винте противовесом и шестерней, на;ходящейся в зацеплении с шестерней, (0 смонтированной на регулировочном винте,
