Устройство для ручной гибки труб из термопластов
Патент 703344
Авторы
Устройство для ручной гибки труб из термопластов
Иллюстрации
Реферат
@ щ, ф% Ъ@, -И Е

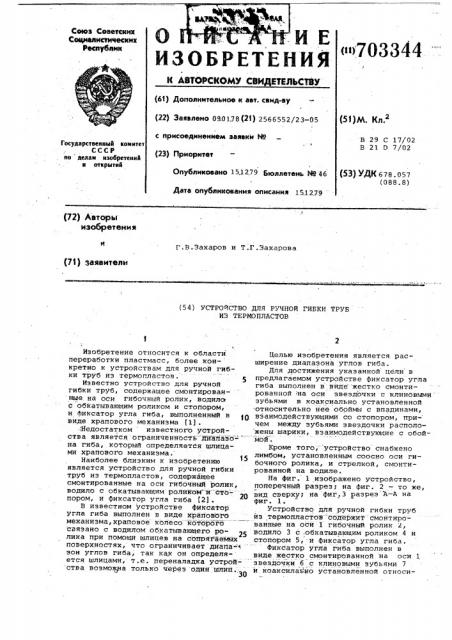

Союз Советских
Социалистических
Рва ублик оо703344
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву (51)М. Кл, (22) Заявлено 090178 (21) 2566552/23 — 05 с присоединением заявки М (23) Приоритет
В 29 С 17/02
В 21 D 7/02
Государствеиинй комитет
СССР ио делам изобретеиий и открытий
Опубликовано 15.12,79 Бюллетень Цо 46
Дата опубликования описания 15.12.79 (53) УДК 6 78 . 0 57 (088.8) (72) Авторы изобретения
Г.В.Захаров и Т.Г.Захарова (71) заявители (54) УСТРОЙСТВО ДЛЯ РУЧНОЙ ГИБКИ ТРУБ
ИЗ ТЕРМОПЛАСТОВ
Изобретение относится к области переработки пластмасс, более конкретно к устройствам для ручной гибки труб из термопластов.
Известно устройство для ручной гибки труб, содержащее смонтированные на оси гибочный ролик, водиле.
С обкатывающим роликом и стоПором, и фнксатор угла гиба, выполненный в виде храцового механизма (lj.
:Недостатком известного устройства является ограниченность-диапазо- "
Ra гиба, который определяетоя шлицами храпового механизма.
Наиболее близким к изобретению является устройство для ручной гибки труб из термопластов, содержащее смонтированные на оси гибочный ролик, водило с обкатывающим роликом" и-стопором, и фиксатор угла гиба (2) .
В известном устройстве фиксатор угла гиба выполнен в виде храпового механизма,храповое колесо которого связано с водилом обкатывающего ролика при помощи шлицев на сопрягаемых поверхностях, что ограничивает диапа- эон углов гиба, так как он определяется шлицами, т.е. переналадка устрой ства возможна только через один шлиц.
Целью изобретения является расширение диапазона углов гиба.
Для достижения указанной цели в предлагаемом устройстве фиксатор угла гиба выполнен в виде жестко смонтированной на оси звездочки с клиновымизубьями в коаксиально установленной относительно нее обоймы с впадинами, взаимодействующими сО стопором, при- чем между зубьями звездочки расположены шарики, взаимодействующие с обоймой.
Кроме того, устройство снабжено лимбом, установленным соосно оси гибочного ролика, и стрелкой, смонтированной на водиле.
На фиг. 1 изображено устройство, поперечный разрез; на фиг. 2 — то же, вид сверхуу на фиг 3 разрез A-А на фиг. 1.
Устройство для ручной гибки труб из термопластов содержит смонтированные на оси 1 гибочный ролик 2, водило 3 с,обкатывающим роликом 4 и стопором 5,-и фиксатор угла гиба.
Фиксатор угла гиба выполнен в виде жестко смонтированной на оси 1 звездочки 6 с клиновыми зубьями 7 и коаксилаьно установленной относи703344. тельно нее обоймы 8 с впадинами 9, взаимодействующими со стопором 5, причем между зубьями 7 звездочки б расположены шарики 10, взаимодействующие с обоймой 8.
Кроме того, устройство снабжено лимбом 11, установленным соосно оси
1 гибочного ролика 2, и стрелкой 12, смонтированной на водиле 3. На оси 1 смонтирован также захват 13.
Устройство для ручной гибки труб из термопластов работает следующим образом;
Обрабатываемая труба 14 в нагретом состоянии с наполнителем или гибким дорном помещается в ручей гибочного ролика 2 и во избежание проворачивания относительно этого ролика закрепляется захватом 13., Перемещая водило 3, которое жестко связано стопорным устройством 5 с обоймой 8, в направлении возможного вращения обоймы 8, в направлении возможного вращения обоймы 8 (на фигурах — по часовой стрелке) огибают трубу 14 относительно гибочного ролика. 2 обкатывающим роликом 4 до нужного угла гиба, определяемого с помощью стрелки 12 и лимба 11. При достижении необходимого угла гиба прекращается вращение водила 3 и оно автоматически фиксируется в этом положении за счет взаимодействия обоймы 8 посредством шариков 10 с клиновыми зубьями 7 звездочки 6.
В этом фиксированном положении тру ба 14 охлаждается. до потери упругости.
После охлаждения трубы 14 разъединяют водило 3 с обоймой 8 путем вывода стопорного устройства 5 из впадины 9,: отводят водило 3 в исходное положение и вынимают трубу (или перемещают для последующего изгиба). В исходном положении стопор 5 вводят в одну из впадин 9 обоймы 8, и устройство готово к повторению операции гиба.
Использование устройства для ручной гибки труб из термопластов позволило расширМть диапазон углов гиба !
О труб.
Формула изобретения
1. Устройство для ручной гибки труб из термопластов, содержащее смонтированные на оси гибочный ролик, водило с обкатывающим роликом и стопором, и фиксатор угла гиба, о т л ич а ю щ е е c я тем, что, с целью расширения диапазона углов гиба, фиксатор угла гиба выполнен в виде жестко смонтированной на оси звездочки с клиновыми зубьями и коаксиально установленной относительно нее обоймы с впадинами, взаимодействующими со стопором, причем между зубьями звездочки расположены шарики, взаимодействующие с обоймой.
2. Устройство по п.1, о т л и—
ЗО ч а ю щ е е с я тем, что, оно снабжено лимбом, установленным соосно оси гибочного ролика, и стрелкой, смонтированной на водиле.
Источники информации, 35 принятые BG внимание при экспертизе
1. Авторское свидетельство СССР
9 89737, кл. В 21 1) 7/02, 1929.
2. Авторское свщ1етельство СССР
9 413048, кл. В 29 С 17/02, 1972
4() (прототип).
