Эн . 1.

Н ° +,, Ir; "n !

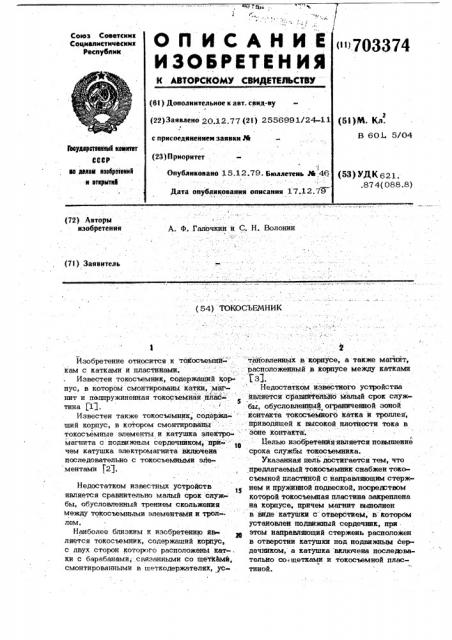

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Соцналистичесинх

Республик " 703374 (61) Дополнительное к авт. свид-ву

I (22)Заявлено 20.12.77 (21) 2556991/24-11 (5!)М. Кл.

В 605 5/04 с присоединением заявки М

Гевударвтввнный квинтет

СССР нв двлвн ннввбретений я етнрмтнй (23) П риоритет

Опубликовано 15.12.79. Бюллетень .%,46 (53) УДК 621. .87 4(088,8) Дата опубликования описания 17.12.79 (72) Авторм изобретения

А. Ф..Галочкин и С. Н. Волонин (71) Заявитель (54) ТОКОСЪЕМНИК! " .. . 2

Изобретение относится к токосъемнй-: тайовленных в корпусе, а также магнйт, кам с катками и пластинами. ..: .. расположенный в корпусе между катками

Известен токосъемник, содержащий кор- - 3 . пус, в котором смонтированы катки, мат- - Недостатком известного устройства нит и педпружиненная токосъемная йлас явлются сравнитютьйо малый срок служ5 тина (13. бы, обусловленный ограниченной зоной

Известен также токосьемник, содержа- " контакта токосъемнож катка и троллея, щий корпус, в котором смонтированы ... Приводящей к высокой плотности тока в токосъемные элементы и катушка электро- зоне контакта.

f. магнита с подвижным сердечником; при Целью изобретенияявляетсяповышеиие чем катушка электромагнита включена срока службы токосъемника. последовательно с токосъемными эле- Указанная цель достигается тем, что ментами $2/. предлагаемый токосъемнйк снабжен токосъемной пластиной с направляющим стержНедостатком известных устройств нем и пружинной подвеской, посредством является сравнительно малый срок служ- которой токосъемная пластина закреплена бы, обусловленный трением скольжении на корпусе, причем магнит выполнен между токосъемными элементами и троп-: в виде катушки с отверстием, в котором лем. установлен подвижный сердечник, при

Наиболее близким к изобретению яв- «в этом направляющий стержень расположен ляется токосъемник, содержащий корпус, в отверстии катушки под подвижным серс двух сторон которого расположены кат-, дечником, а катушка включена последоваки с барабанами; связанными со щеткамй, тельно со щетками и токосъемной плассмонтированными в шеткодержателях, ус- тиной.

F03374

На фиг. 1 изображен предлагаемый токосъемник, аксонометрия; на фиг. 2то же, вид сверху; на фиг, 3 — разрез

А-А фиг. 2.

Токосъемник содержит корпус 1, с двух сторон которого расположены ко; ки 2 с барабанами 3, связанными со щетками 4, смонтированными в щеткодержателях 5, установленных в корпусе 1.

Магнит расположен в корпусе 1 между катками 2 и выполнен в виде катушки

6 с отверстием 7, в котором размещены подвижный сердечник 8 и направляющий стержень 9 токосъемной пластины 10, закрепленной на корпусе 1 с помощью пружинной подвески 11.

Токосъемник расположен на жестком троллее 12.

Катушка 6 включена последователь но со щетками 4 и пластиной 10.

Устройство работает следующим образом.

При перемещении подвижного объек та, например крана, кран потребляет сравнительно небольшой ток, при этом пластина 10 не контактирует с троллеем

12, и ток проходит только через КаТки 2 и щетки 4. При работе механизма подъема крана потребляемый ток реэKо возрастает, что приводит к втягиванию сердечника 8 в катушку 6, при этом сердечник 8 через стержень 9 прижимает пластину 10 к троллею 12.

Указанный режим работы обычно имеет место при неподвижном кране, поэтому пластина 10 не изнашивается от трения скольжения при соприкосновении с троллеем 12. В то же время благодаря пластине 10 уменьшается плоскость тока в зоне контакта токосъемных элементов (катки 2 и пластина 10) с троллеем

12.

Формула изобретения

Токосъемник преимущественно для подъемного крана, содержащий корпус, с двух сторон которого расположены катки с барабанами, связанными со щетками, смонтированными в щеткодержателях, установленных в корпусе, а также магнит, расположенный в корпусе между катками, о т л и ч а ю щ и йс я тем, что, с целью повышения срока службы, он снабжен токосъемной пластиной с направляющим стержнем и пружинной подвеской, посредством которой

1 токосъемная пластина закреплена на корпуСе, прйчем магнит выполнен в виде катушки с отверстием, в котором установлен подвижный сердечник, при этом направ-.

25 ляющий стержень расположен в отверстии катушки под подвижным сердечником, а катушка -включена последовательно со щетками и токосъемной пластиной.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

¹ 403587, кл. В 60 5/04, 25.10.71.

2. Авторское свидетельство СССР

35, .¹ 544572, zn. B 6OLю 5/08, 09.01.7 6.

3. Авторское свидетельство СССР .№ 399407, кл. В 603 5/04, 25.10.71 (прототип) .
