Траверса для монтажа вантовых систем

Траверса для монтажа вантовых систем

Иллюстрации

Показать все

Реферат

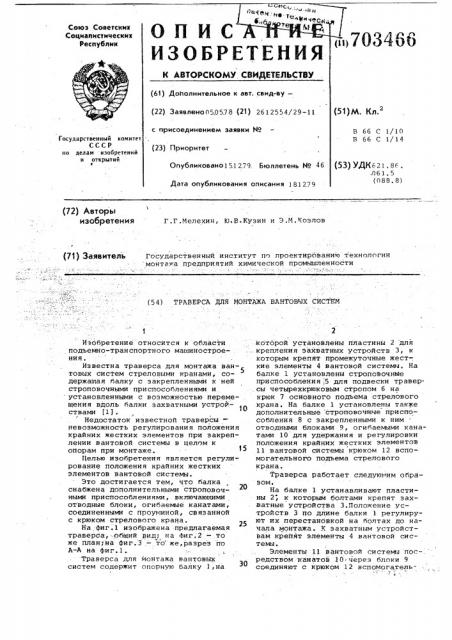

Союз Советских

Социалистических

Республик

) 7()3466 (61) Дополнительное (22) Заявлеио05,0578 с присоединением зая (23) Приоритет

О и у 6л и к сван о 1 5.1

Дата опубликован

В 66 С 1/10

В 66 С 1/14

Государственный комитет

СССР по делам изобретений и открытий

3) УДК621. 86. .061. 5 (088. 8) (72) Авторы изобретения

Г.Г.Мелехин, Ю.В.Кузин и Э.М.Козлов

Г (71) ЗаяВИтЕЛЬ Государственный институт по лроЕктированию технологии MoHTBжа предприятий химической промьпаленности (54) ТРАВЕРСА ДЛЯ МОНТАЖА BAHTOBhlX СИСТЕМ т

Изобретение относится к области подъемно-транспортного машиностроения.

Известна траверса для монтажа вантовых систем стреловыми кранами, со5 держащая балку с закрепленными к ней строповочными приспособлениями и установленными с воэможностью переме- . щения вдоль балки захватными устройствами flj.

Недостаток известной траверсыневозможность регулирования положения крайних жестких элементов при закреплении вантовой системы в целом к опорам при монтаже.

Целью изобретения является регулирование положения крайних жестких элементов вантовой системы.

Это достигается тем, что балка снабжена дополнительными строповочными приспособлениями, включающими отводные блоки, огибаемые канатами, соединенными с проушиной, связанной с крюком стрелового крана.

На Фиг.l изображена -предлагаемая траверса,-.общий вид; на Фиг.2 — то же плануйа фиг.3 - то же,разрез по

A-A на фиг.l.

Траверса для монтажа вантовых систем содержит опорную балку l,íà которой установлены пластины 2 для крепления захватных устройств 3, к которым крепят промежуточные жесткие элементы 4 вантовой системы, На балке 1 установлены строповочные приспособления,5 для подвески траверсы четырехкрюковым стропом 6 на крюк 7 основного подъема стрелового крана. На балке 1 установлены также дополнительные строповочные приспособления 8 с закрепленными к ним . отводными блоками 9, огибаемыми канатами 10 для удержания и регулировки положения крайних жестких элементов

11 вантовой системы крюком 12 вспомогательного подъема стрелового крана.

Траверса работает следую им образом.

На балке 1 устанавливают пластины 2; к которым болтами крепят захватные устройства 3.Положение устройств 3 по длине балки 1 регулируют их перестановкой на болтах до начала монтажа. К захватным устройствам крепят элементы 4 вантовой системы, Элементы 11 вантовой системы пос-. редством канатов 10 ° через блоки 9 соединяют с крюком 12 вспомогательФ

3 "", 7@34,ьб " " " " 4 J ного подъема крана. Затем в процессе ствами, отличающаяся тем, монтажа, поднимая или опуская крюк что,с целью регулирования положевспомогательного подъема, обеспечи- ния кРайних жестких элементов вантовой вают проектное положение промежуточ- системы, балка .снабжена дополнительных жестких элементов вантовой систе- ными строповочными приспособлениями, Мы и Регулируют положение крайних, 5 включаювимн отводные блоки, .Огибаежестких элементов при закреплении мые канатами, соединенными с проувантовой системы к опорам. шиной, связанной с крюком стоеловоФормула изобретения го крана.

Траверса для монтажа вантовых И=точники информации, систем стреловыми кранами, содержа- 1р поинятые во внимание при экспертизе щая балку с закрепленными к ней 1.Траверсы для погрузочно-разгрустроповочными приспособлениями и эочных и монтажных работ. Обзор паустановленными с возможностью пере- тентных материалов, ЦБНТИ, И., мецения вдоль балки захватными устрой- 1972, оис.5, с,7 (прототип).

Фи@.3

ЦНИиПи Заказ 7732/20

Тираж 992 Подписное

Филиал ППП Патент, r. Ужгород, ул. Проектная,4
