Устройство для индукционного нагрева длинномерных криволинейных изделий

Устройство для индукционного нагрева длинномерных криволинейных изделий

Иллюстрации

Показать все

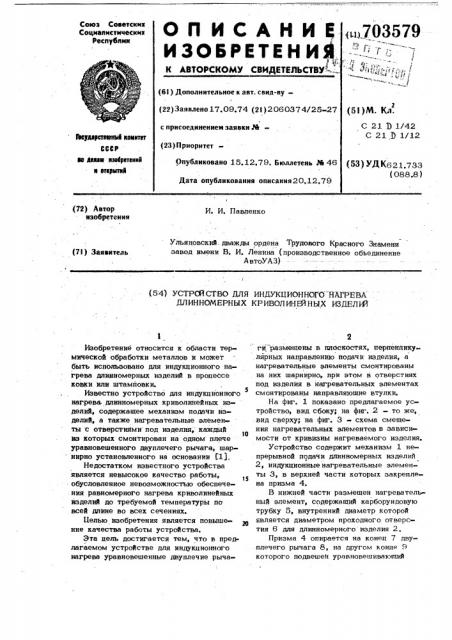

Реферат



ОП ИСА

ИЗОВРЕТ

К АВТОРСКОМУ СВ

Союз Советскик

Социалистические

Республик (6) ) Дополнительное к авт. с (22) Заявлено 17.09.74 (2 с присоединением заявки М (23) ПриоритетОпубликовано 15 12.7

Дата опубликования о

Внударстненный кемнтет

CCCP

Io Юмам нзебретеннй и атнрмтнв (72) Автор изобретения

И. И. Павленко

Ульяновсктш. дважды ордена Трудового Красного Знамени завод имени В. И. Ленина (производственное объединение

АвтоУАЗ) (7l) Заявитель (54) УСТРСЙ СТВО ДЛЯ ИНДУКБИОННОГО НАГРЕВА

ДЛИННОМЕРНЫХ КРИВОЛИНЕЙНЫХ ИЗДЕЛЖ

Изобретение относится к области термической обработки металлов и может быть использовано для индукционного нагрева длинномерных изделий в процессе ковки или штамповки.

Известно устройство для индукционного

5 нагрева длинномерных криволинейных иэделий, содержащее механизм подачи иэделий, а также нагревательные элементы с отверстиями под изделия, каждый

10 из которых смонтирован на одном плече уравновешенного двуплечего рычага, шар нирно установленного на основании (1).

Недостатком известного устройства является невысокое качество работы, обусловленное невозможностью обеспечения равномерного нагрева криволинейных изделий до требуемой температуры по всей длине во всех сечениях.

Целью изобретения является повыше- 1 ние качества работы устройства.

Эта цель достигается тем, что в предлагаемом устройстве для индукционного нагрева уравновешенные двуплечие рыча2 ги размещены в плоскостях, перпендикулярных направлению подачи изделия, а нагревательные элементы смонтированы на них шарнирно, при этом в отверстиях под изделия в нагревательных элементах смонтированы направляющие втулки.

На фиг. 1 показано предлагаемое устройство, вид сбоку; на фиг. 2 — то же, вид сверху; на фиг. 3 - схема смещения нагревательных элементов в зависимости от кривизны нагреваемого изделия.

Устройство содержит механизм 1 непрерывной подачи длинномерных изделий

2, индукционные нагревательные элементы 3, в верхней части которых эакрепле« на призма 4.

В нижней части размещен нагревательный элемент, содержащий карборундовую трубку 5, внутренний диаметр которой является диаметром проходного отверстия 6 для длинномерного изделия 2.

Призма 4 опирается на конец 7 двуплечего рычага 8, на другом конце 9 которого подвешен уравновешиваюипМ

Мж йааМФВМ Ф Ц* i ;: -ЖЕСТ .М1

3 703579 . 4 груз 10. Рычаг 8 своей средней частью Установка нагревательных элементов . 11 опирается на призму 12, установлен- с возможностью свободного перемеще Ф .ную на основании 13. На входе проход- ния их в плоскостях, перпендикулярных ного отверстия 6 каждого иэ нагрева- направлению подачи изделия, как бы . тельных элементов 3 смонтирована ко- увеличивает условный диаметр их lIpo ходных отверстий, позволяя твм самым

Перед включением механизма подачи расширить технологические возможноскаждый из нагревательных элементов 3 - ти устройства с учетом кривизны нагре с помощью уравновешивающих грузов 10 ваемого длинномерного иэделия, не сни» устанавливается так, чтобы ocb проход- 30 жая электрического КПД нагревательных

"ного отверстия находилась на одной пря» элементов, что обеспечивает повышение мой,"совпадающей С осью 15 идеально- качества работы. го прямого прутка, уложенного на ролики механизма 1 подачи. Ф ормула изобретения

При включении механизма подачи на- 15 Устройство для индукционного нагре греваемый пруток начинает передвигаться . ва длинномериых криволинейных иэделий, по роликам вдоль оси проходных отверс- содержащее механизм подачи изделий, тий нагревательных элементов. При не а также нагревательные элементы с отзначительной кривизне нагреваемого,прут-. верстиями под иэделия, каждый иэ котока он свободно проходит через ее нагре 20 рых смонтирован на одном плече ураввательные элементы, не касаясь стенок повешенного двуцлечего рычага,шарнирйо

" конусйых втулок и проходных отверстий. установленногона основании, отличаю

При значительной кривизне иагреваемый щ е е с я тем, что, с целью повышепруток своей торцовой частью упрется" в ния качества работы, уравновешенные стенку конусной втулки. Однако, благо- 2> двуплечие рычаги размещены в плоскос-. даря тому, что нагревательные элемен- тях, перпендикулярных направлению ло ты смонтированы на шарнирах 16 и 17, дачй бдений, а нагревательные элемен позволяющих их рабочей части свободна. ты смонтированы на них шарнирно, при перемещаться относительно нагреваемого этом в отверстиях под изделия в нагре.-I прутка, последний переместит ее и сво- З0 вательных элементах смонтированы набодно войдет в проходное отверстие. правляющие втулки..

При перемещении нагреваемого прутка Источники информации, нагревательнйе элементы постояййо за» принятые во внимание при экспертизе иимают положение, соотвеъ:твующее кри- 1, Авторское свидетельство СССР визне прутка (фиг. 3) . 3> N. 183786, кл. С 21 Э 1/12, 1965.

17 - g

703579

Составитель А. Быстров

Редактор Л. Василькова Техред О. Андрейко

Корректор Ю. Макаренко

Заказ 7764/29 Тираж 653

UHHHIIH Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж35, Раущская наб., д. 4/5

Подписное

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4
