Реферат



- °вЂ”

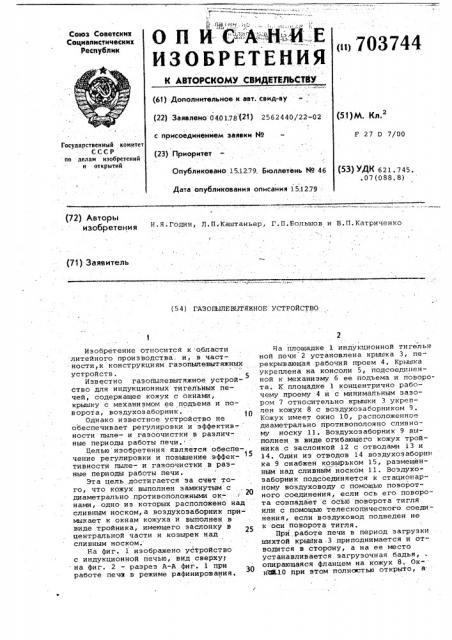

1. ," Ы33,, Еа, ИЗОБРЕТЕНИЯ

«и 703744

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву (22) Заявлено 040178 (21) 2562440/22-02 (51)М. Кл. с присоединением заявки ¹

F 27 D 7/00

Государственный «омитет

СССР во делам изобретений н открытий (23) Приоритет

Опубликовано 15.12.79. Бюллетень ¹ 46 (53) УДК 621. 745. .07(088.8) Дата опубликования описания 15.1279 (72) Авторы изобретения

И. Я. Годин, Л. П;Каштаньер, Г. П.Большов и В. П. Катриченко (71) Заявитель (54) ГАЗОПЫЛЕВНТЯЖНОЕ УСТРОЙСТВО

Изобретение относится к области литейного производства. и, в частности, к конструкциям гаэойылевытяжных устройств.

Известно гаэопылевытяжное устройство для индукционных тигельных печей, содержащее кожух с окнами, крышку с механизмом ее подъема и поворота, воздухозаборник. 10

Однако известное устройство не обеспечивает регулировки и эффектив-. ности пыле- и газоочистки в различные периоды работы печи.

Целью изобретения является обеспечение регулировки и повышение эффективности пыле- и газоочистки в разные периоды работы печи, Эта цель достигается за счет того, что кожух выполнен замкнутым с диаметрально противоположными окнами, одно из которых расположено над сливным носком, а воздухозаборник при- мыкает к окнам кожуха и выпслнен в виде тройника, имеющего заслонку в центральной части и козырек над сливным носком,"

На фиг. 1 изображено устройство с индукционной печью, вид сверху; . на фиг. 2 — разрез A-A фиг. 1 при работе печа в режиме рафинирования.

На площадке 1 индукционной тигельн ной печи 2 установлена крышка 3, перекрывающая рабочий проем 4. Крышка укреплена на консоли 5, подсоедиценной к механизму 6 ее подъема и поворота. К площадке 1 концентрично рабочему проему 4 и с минимальным зазором 7 относительно крышки 3 укреплен кожух 8 с воздухоэаборником 9.

Кожух имеет окно 10, расположенное диаметрально противоположно сливному носку ll. Воздухозаборник 9 выполнен в виде огибающего кожух тройника с заслонкой 12 с отводами 13 и

14. Один из отводов 14 воэдухозаборни ка 9 снабжен козырьком 15, размещенным над сливныМ носком 11. Воздухозаборник подсоединяется к стационарному воэдуховоду с помощью поворотного соединения, если ось его поворота совпадает с осью поворота тигля или с помощью телескопического соединения, если воздуховод подведен не к оси поворота тигля.

При,работе печи в период загрузки шихтой крышка -3 приподнимается и отводится в сторону, а на ее место устанавливается загрузочная бадья, опирающаяся фланцем на кожух 8. ОкNCK.10 при этом полно стью открыто, а

703744 заслонка 12 устанавливается в центральное или близкое к нему положение таким образом, чтобы пыль отсасывалась через два диаметрально противоположных канала: через окно 10 и далее по отводу 13 и через сливной носок 11 и далее под козырьком 15 по отводу 14.

В период рафинирования крышка 3 устанавливается в кожухе 8 над площадкой 1 с завоРом, величина котоРого определяется производственными условиямн и регулируется в зависимости от количества выделяеМого газа, а заслонка 12 — в положение, полностью перекрывающее отвод 14,Таким образом соз- даются условия организованного потока воздуха с подсосом через сливной носок 11 и дальнейшим движением его над рабочим пространством через окно 10 и отвод 13,чем обеспечивается захват и удаление вредных газов.

В йериод выстоя, выдержки или перегрева расплава в печи без его обработки реагентами и без пыле- и газовыделений крышка 3 устанавли вается в кожухе 8 без зазора над площадкой 1, а вентилятор отключается. Этим. создаются условия минимальных теплопотерь.

ФорМула изобретения

Газопылевытяжное устройство для индукционных тигельных печей, содержащее кожух"с.. окнами, крышку с

Механизмом ее"йодьема и поворота, воздухозаборник, о т л и ч а ющ.е е с я тем, что, с целью обеспечения регулировки и повышения эффективности пыле- и газоочистки в разЪ личные периоды работы печи, кожух выполнен замкнутым с диаметрально противоположными окнами, одно иэ которых расположено над слитным носком, а воздухозаборник примыкает к окнам кожуха и выполнен в виде тройника, имеющего заслонку в центральной части и козырек над сливным носком.

703744

ro Фиг.2
