Термостойкий заряд

Иллюстрации

Показать все

Реферат

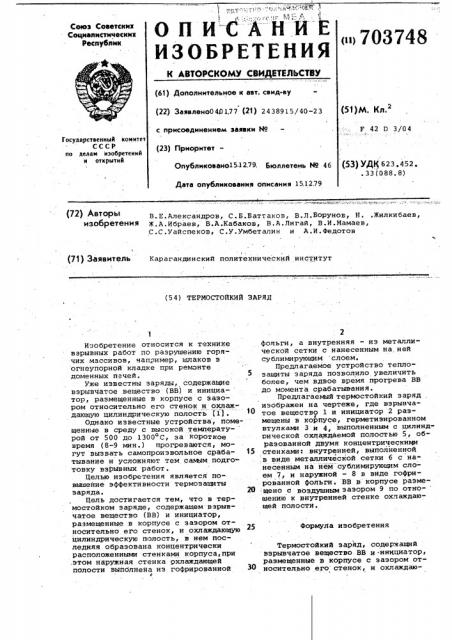

О П И (. А Н И IE

Союз Советскими

Социалистических

Республик

<и> 703748

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлвно0 40 1 77 (21 ) 2 4 389 1 5/40-2 3 (51 ) М. Кл.

F 42 D 3/04 с присоединением заявки М

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет— (53) УДК, б23.452. . 33 (088. 8) Опубликовано1512.79. Ьюллетемь Йо 46

Дата опубликования описания 1512.79

В. Е. Александров, С. Б.Баттаков, В.Л.Борунов, Н ..Жилкибаев, изобретения ж.A.Èáðàåâ, В.A.Êàáàêîâ, В.A.Ëèãàé, В.И.Мамаев, С.С.Уайспеков, С,у.умбеталин и A.È. Федотов

1 (71) Заявитель карагандинский политехнический институт (54) TEPMOCTOAIGIA ЗАРЯД

ФормуЛа изобретения 1ермостойкий заряд, содержащий взрывчатое вещество ВВ и .инициатор, размещенные в корпусе с зазором относительно его стенок, и охлаждаюИзобретение относится к технике взрывных работ по разрушению горячих массивов, например, шлаков в огнеупорной кладке при ремонте доменных печей.

Уже известны заряды, содержащие взрывчатое вещество (ВВ) и инициатор, размещенные в корпусе с зазором относительно его стенок и охлаждающую цилиндрическую полость (12..

Однако известные устройства, помещенные в среду с высокой температу- рой от 500 до 1300 С, за короткое время (8-9 мин.) прогреваются, могут вызвать самопроизвольное срабатывание и усложняют тем саьым подготовку взрывных работ.

Целью изобретения является повышение эффективности термоэащиты заряда.

Цель достигается тем, что в термостойком заряде, содержащем взрывчатое вещество (BB) и инициатор, размещенные в корпусе с зазором относительно его стенок, и охлаждающую цилиндрическую полость, в нем последняя образована концентрически расположенными стенками корпуса,при ,этом наружная стенка охлаждающей полости выполнейа иэ гофрированной с фольги, а внутренняя - иэ металлической сетки с нанесенным на, ней сублимирующим слоем.

Предлагаемое устройство теплозащиты заряда позволило увеличить более, чем вдвое время прогрева ВВ до момента срабатывания.

Предлагаемый терМостойкий заряд, изображен на чертеже, где взрывчатое вещество 1 и инициатор 2 раэi мещены в корпусе, герметизированном втулками Э и 4, выполненным с цилинд» рической охлаждаемой полостью 5, образованной двумя концентрическими

15 стенками: внутренней, выполненной ,в виде металлической сетки б с нанесенным на нем сублимирующим слоем 7, и наружной — 8 в виде гофрированной фольги. ВВ в корпусе размещено с воздушным зазором 9 по отношению к внутренней стенке охлаждающей полости.

70 3748.

Составитель Э. Келенина

Редактор Е. Зубиетова Техред 3. Фанта Корректор Н.Задерновская

Заказ 7806/38 Тираж 526 Подписное

ЦНИИПИ Государственного кбмнтета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал IIIIII Патент, г, ужгород, ул. Проектная, 4 щую цилиндрическую полость, о.т л ич а ю шийся тем, что, с целью повышения эффективносги термозащиты заряда, в нем охлаждающая цилиндрическая полость образована концентрически расположенными стенками кор» пуса, при этом наружная стенка охлаждающей полости выполнена из гоф4 рированной фольги, а внутренняя. — из металлической сетки с нанесенным на ней сублнмирующнм слоем.

Источники информации, принятые во внимание при экспертизе

1. Патент CUA М 2277059, кл. 102-24, 1942.
