Устройство для защиты последовательно соединенных полупроводниковых вентилей

Устройство для защиты последовательно соединенных полупроводниковых вентилей

Иллюстрации

Показать все

Реферат



Н<.. с .ъ« ь йатеи и. ;- ° зк, я

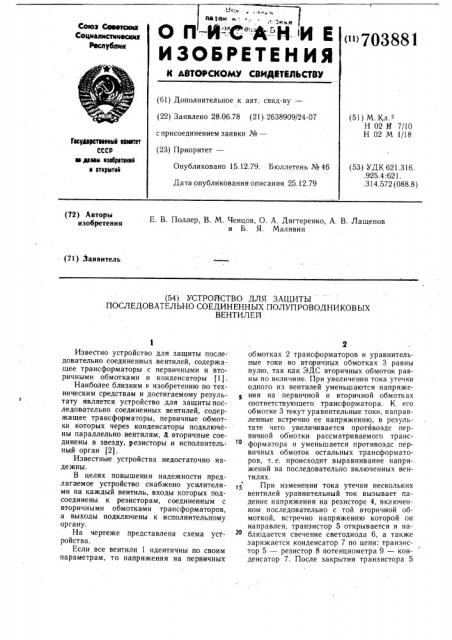

О П-й-С-Й-Н И Е

ИЗО6РЕТЕ Н ИЯ

Союз Совфщрщ»

Социалистичеащз

Республик " 703881

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 28.06.78 (21) 2638909/24-07 с присоединением заявки №вЂ” (23) Приоритет— (51) М. К, Н 02 Н 7/10

Н 02 М 1/18

ГавЧдарвтевкнмй кюмвтвт

СССР ав делам кзвбрвтвккй и вткритий

Опубликовано 15.12.79. Бюллетень № 46

Дата опубликования описания 25.12.79 (53) УДК 621.316. .925.4:621. .314.572 (088.8) (72) Авторы изобретения

Е. В. Поллер, В. М. Ченцов, О. А. Дягтеренко, А. В. Лащенов и Б. Я. Малявин (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ

ПОСЛЕДОВАТЕЛЬНО СОЕДИНЕННЫХ ПОЛУПРОВОДНИКОВЫХ

ВЕНТИЛЕЙ

Известно устройство для защиты последовательно соединенных вентилей, содержащее трансформаторы с первичными и вторичными обмотками и конденсаторы (1) .

Наиболее близким к изобретению по техническим средствам и достигаемому результату является устройство для защитыпоследовательно соединенных вентилей, содержащее трансформаторы, первичные обмотки которых через конденсаторы подключены параллельно вентилям, и вторичные соединены в звезду, резисторы и исполнительный орган (2).

Известные устройства недостаточно надежныы.

В целях повышения надежности предлагаемое устройство снабжено усилителями на каждый вентиль, входы которых подсоединены к резисторам, соединенным с вторичными обмотками трансформаторов, а выходы подключены к исполнительному органу.

На чертеже представлена схема устройства.

Если все вентили 1 идентичны по своим параметрам, то напряжения на первичных

2 обмотках 2 трансформаторов и уравнительные токи во вторичных обмотках 3 равны нулю, так как ЭДС вторичных обмоток равны по величине. При увеличении тока утечки одного из вентилей уменьшаются напряжения на первичной и вторичной обмотках соответствующего трансформатора. К его обмотке 3 текут уравнительные токи, направленные встречно ее напряжению, в резуль/ тате чего увеличивается противоэдс первичной обмотки рассматриваемого трансформатора и уменьшается противоэдс первичных обмоток остальных трансформаторов, т. е. происходит выравнивание напряжений на последовательно включенных вентилях.

При изменении тока утечки нескольких вентилей уравнительный ток вызывает падение напряжения на резисторе 4, включенном последовательно с той вторичной обмоткой, встречно напряжению которой он направлен, транзистор 5 открывается и наблюдается свечение светодиода 6, а также заряжается конденсатор 7 по цепи: транзистор 5 — резистор 8 потенциометра 9 — конденсатор 7. После закрытия транзистора 5

70388

Формула изобретения

Составитель В. Литвиненко

Техред М. Левнцкан Корректор Т. Скворцова

Тираж 857 Подписное

Редактор Т. Юрч икова

Заказ 78I9/45

Ц Н И И ПИ Государственного комитета СССР по делам изобретений н открытий

t l 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/1

Филиал ППП «Патент», г. Ужгород, ул, Проектная, 4 конденсатор разряжается через потенциометр 9 и светодиод 6.

Б случае пробоя вентиля l уравнительный ток достигает предельной величины, транзистор 5 соответствующего канала входит в режим насыщения, соотношение времени открытого состояния и периода урав- нительного тока для данного транзистора предельно большое, напряжение на конден-. саторе 7 выше напряжения пробой стабилитрона 10, открывается тиристор 11, срабатывают исполнительный орган 12 и индикатор 13.

Устройство для защиты последовательно фз соединенных полупроводниковых вентилей, содержащее трансформаторы, первичные обмотки которых через конденсаторы подключены параллельно вентилям, а вторичные соединены в звезду, резисторы и исполнительный орган, отличающееся тем, что, с целью повышения надежности, оно снабжено усилителями на каждый вентиль, входы которых подсоединены к резисторам, соединенным с вторичными обмотками трансформаторов, а выходы подключены к исполнительному органу.

Источники информации, принятые во внимание при экспертизе

1. ИВУЗ «Электромеханика», № 8, 1966, с. 904, рис. 23.

2. Авторское, свидетельство СССР № 480152, кл. Н 02 Н 7/10, 1974.
