Хирургическое сшивающее устройство
Иллюстрации
Показать всеРеферат

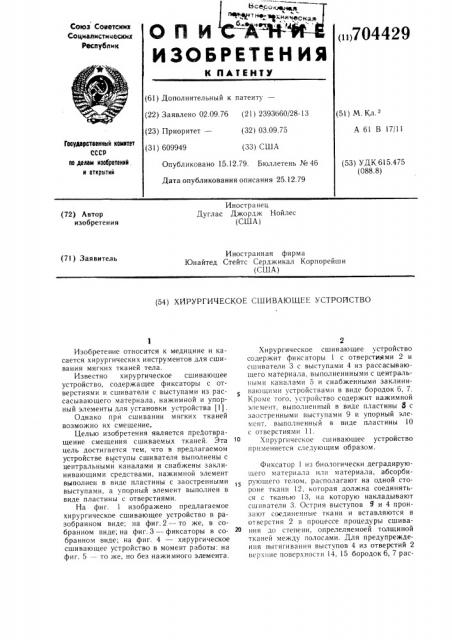

Союз Советских
Социалистимеских
Ресиу6лик
ОП И
ИЗОБРЕТЕН ИЯ (»>704429 (61) Дополнительный к патенту— (22) Заявлено 02.09.76 (21) 2393660/28-13 (23) Приоритет — (32) 03.09.75 (51) М, Кл.
А 61 В 17(11
Гоаударотвенный кометет
СССР оо делам нзооретений . н открытнй (33) CLLIA (31) 609949 (53) УДК 615.475 (088.8) Опубликовано 15.12.79. Бюллетень №46
Дата опубликования описания 25.12.79
Иностранец
Дуглас Джордж Нойлес (США) (72) Автор изобретения
Иностранная фирма
Юнайтед Стейтс Серджикал Корпорейш н (США) (71) Заявитель (54) ХИРУРГИЧЕСКОЕ СШИВАЮЩЕЕ УСТРОЛСТВО
Изобретение относится к медицине и касается хирургических инструментов для сшивания мягких тканей тела.
Известно хирургическое сшивающее устройство, содержащее фиксаторы с отверстиями и сшиватели с выступами из рассасывающего материала, нажимной и упорный элементы для установки устройства (1).
Однако при сшивании мягких тканей возможно их смещение.
Целью изобретения является предотвращение смещения сшиваемых тканей. Эта цель достигается тем, что в предлагаемом устройстве выступы сшивателя выполнены с центральными каналами и снабжены заклинивающими средствами, нажимной элемент выполнен в виде пластины с заостренными выступами, а упорный элемент выполнен в виде пластины с отверстиями.
На фиг. 1 изображено предлагаемое хирургическое сшивающее устройство в разобранном виде; на фиг. 2 — то же, в собранном виде; на фиг. 3 — фиксаторы в собранном виде; на фиг. 4 — хирургическое сшивающее устройство в момент работы; на фиг. 5 — то >ке, но без нажимного элемента.
Хирургическое сшивающее устройство содержит фиксаторы 1 с отверстиями 2 и сшиватели 3 с выступами 4 из рассасывающего материала, вьшолненнными с центральными каналами 5 и снабженными заклинивающими устройствами в виде бородок б, 7.
Кроме того, устройство содержит нажимной элемент, выполненный в виде пластины 8 с заостренными выступами 9 и упорный элеiv.ñíò, выполненный в виде пластины 10 с отверстиями 11.
Хирургическое сшивающее устройство применяется следуюгцим образом.
Фиксатор 1 из биологически деградирующего материа1а или материала, абсорбирующего телом, располагают на одной стороне ткани 12, которая должна соединяться с тканью 13, на которую накладывают сшиватели 3. Острия выступов 9 и 4 пронзают соединенные ткани и вставляются в отверстия 2 в процессе процедуры сшивания до степени, опрелеляемоей толщиной тканей между полосами. Для предупреждения вытягивания выступов 4 из отверстий 2 верхние поверхности 14, 15 бородок 6, 7 рас704429... о, > д.>» селективног; сцепления с н::-: кпей поверхностью 16 фиксатора.
Ровное установление по месту, подле>..;.и;ее с:.пряженис в процессе соединения тканей и исключение перемещения фиксатора и сшивателя обеспечивается упорным элементом, выполненным в виде пластины 10.
Его располагают так, чтобы установить по месту в отношении фиксатора 1 в состоянии сцепления с нижней поверхностьк 16 и это обеспечивается продольно проходящими фигурными боковыми фланцами 17 и 18 для предупреждения продольного и поперечно! о смещения фиксатора 1 на упорном элементе. Отверстия 11 упорного элемента расположены так, чтобы принимать в себя концевую часть выступов 4, выступающую за нижнюю поверхность 16 фиксатора, против которой располагается упорный элемент.
Выравнивание и поддержание сшивателя 3 в процессе процедуры сшивания обеспечивается нажимным элементом, выполненным в виде пластины 8, который располагается так, чтобы входить в зацепление с верхней поверхностью 19 сшивателя 3.
Выступы 9 нажимного элемента (пластины 8) расположены так, чтобы они вставлялись в соответствующие аксиально проходящие центральные каналы 5. Длина выступов 4 и 9 выбирается такой, чтобы в собранном состоянии пластина. 8 опиралась на сшиватель 3 и создавала осевое давлениее.
I! ðè проведении процедуры соедине.- ия, сшиватель 3 располагают на пластине 8 при выступах 9, проходящих внутри каналов 5 так, чтобы удерживать выступы 4 в жестком состоянии. Сшиватель 3 перемещается в направлении бородки 6 при остриях 20 и выступах 4, пронзающих слои ткани 12, 13. Затем бородка 6 на каждом из выступов 4 входит в связанное с ней оi веpLTие 2, и если т
Затем упорный элемент 10 и пластину 8 удаляют, оставляя фиксатор 1 и сшиватель 3 в наложенном положении.
Применение хирургического сшивающего устройства, выполненного таким образом, предотвращает смещение сшиваемых тканей.
26
Фор,чула изобретения
Хирургическое сшивающее устройство, содержащее фиксаторы с отверстиями и сшиватели с выступами из рассасывающего материала, нажимной и упорный элементы для установки устройства, or,гичающееся тем, что, с целью предотвращения смещения сшиваемых тканей, выступы сшивателя выполнены с центральными каналами и снабжены заклинивающими средствами, нажимной элемент выполнен в виде пластины с заостренными выступами, а упорный элемент выполнен в виде пластины с отверстиями.
Источники информации, принятые во внимание при экспертизе
1. Патент США № 3316914, кл. 128 — 334, 1963.
704429 Ь2. 2
1б 11
Фй 2. 3
Ф 2. 5
