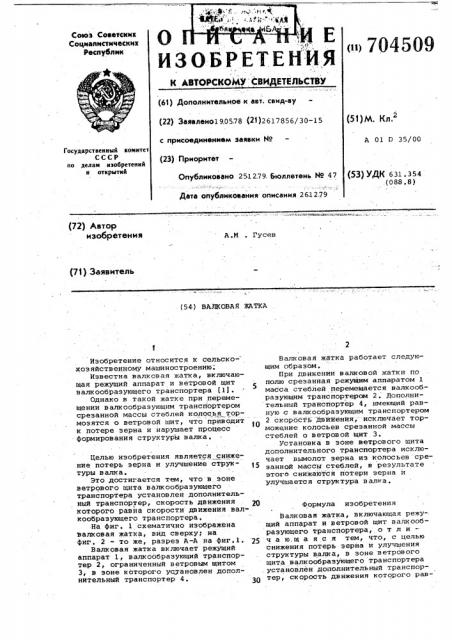

Мат . . А Ф б . .ЫМ бя,Ц Е

Союз Советских

Соцнапнстнческнх

Республик

ИЗОБРЕТЕНИЯ

«» 704509

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву (22) Заявлеио190578 (21)2617856/30-15 с присоединением заявки Hо (23) Приоритет (51) М. Кл.2

А 01 Р 35/00

Государственный комитет

СССР по делам изобретений и открытий (53) УДК 631.354 . (088.8) Опубликовано 2512.79. Бюллетень М 47

Дата опубликования описания 26.12.79 (72) Автор изобретения

А.М . Гусев (7)) Заявитель. (54 ) ВАЛКОВАЯ ЖАТКА

Изобретение относится к сельско-хоэ яйственному машиностроению.

Из в ес т н а в алк ов а я жатк а, вк лючающая режущий аппарат и ветровой щит валкообразующего транспортера (1 j .

Однако в такой жатке при перемещении валкообразующим транспортером срезанной массы стеблей колосья тормозятся о ветровой шит, что приводит к потере зерна и нарушает процесс формирования структуры валка.

Целью изобретения является снижение потерь зерна и улучшение структуры валка.

Это достигается тем, что в зоне ветрового щита валкообразующего транспортера установлен дополнительный транспортер, скорость движения которого равна скорости движения валкообраэующего транспортера.

На фиг. 1 схематично изображена валковая жатка, вид сверху; на фиг, 2 - то же, разрез A A на фиг.1. 25

Валковая жатка включает режущий аппарат 1, валкообразующий транспортер 2, ограниченный ветровым щитом

3, в зоне которого установлен дополнительный транспортер 4. 30

Валковая жатка работает следующим образом.

При движении валковой жатки по полю срезанная режущим аппаратом 1 масса стеблей перемещается валкообразующим транспортером 2. дополнительный транспортер 4, имеющий равную .с валкообразующим транспортером

2 скорость движения, исключает торможение колосьев срезанной массы стеблей о ветровой щит 3.

Установка в зоне ветрового щита дополнительного транспортера исключает вымолот зерна из колосьев срезанной массы стеблей, в результате этого снижаютс я потери зерна и улучшается структура вапка.

Формула изобретения

Валковая жатка, включающая режущий аппарат и ветровой щит валкообразующего транспортера, о т л и— ч а ю щ а я с я тем, что, с целью снижения потерь зерна и улучшения структуры валка, в зоне ветрового щита валкообразующего транспортера установлен дополнительный транспортер, скорость движения которого рав<". ., Ф;., д

70450 Р

Фиг.1

Составитель В . Докучаев а

Редакто М. Рогова Тех ед М. Келемеш Ko ex

Заказ 7899/-5 Тираж 755 П одпис ное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035 Москва Ж-35 Ра кая наб. . 4 5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4

Л на скорости движения валкообразующего транспортера.

Источники информации, принятые во внимание при экспертизе

1. Жалнин Э.В., Мнацаканов A.Ñ., Филиппов A È. Уборка зерновых и зер,нобобовых культур. — М., Россельхозиздат, 1975, с. 9 (прототип) .
