Реферат

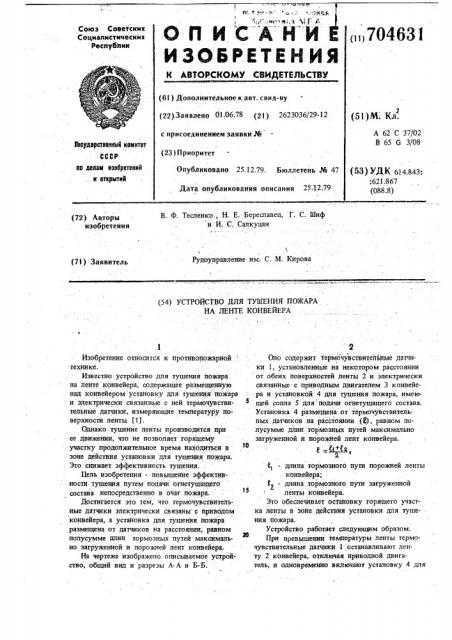

(ц 70463 1

Союз Советских

Социалистических

Ресггублик (61) Дополнительное к авт. свид-ву (22) Зая алело 01.06,78 (21) 2623036/29-12 (51) М; Кл.

А 62 С 37/02

В 65 G 3/08 с присоединением заявки М

Гооудврствеииый комитет

СССР по делам изебретеиий и открытий (23) Приоритет (53) УДК 614.843:

:621.867 (088.8) Опубликовано 25.12.79. Бюллетень Ля 47

Дата опубликования описания 25Л2.79 (72) Авторы изобретения

В. Ф. Тесленко., Н. Е. Береславец, Г. С. Шиф и И. С. Салкуцан

Рудоуправление им. С. М. Кирова (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ТУШЕНИЯ ПОЖАРА

НА ЛЕНТЕ КОНВЕЙЕРА

Изобретение относится к противопожарной технике.

Известно устройство для тушения пожара на ленте конвейера, содержащее размещенную над конвейером установку для тушения пожара и электрически связанные с ней термочувствительные датчики, измеряющие температуру поверхности ленты (11.

Однако тушение ленты производится при ее движении, что не позволяет горящему . участку продолжительное время находиться в зоне действия установки для тушения пожара.

Это снижает эффективность тушения. .Цель изобретения - ловышейие эффективности тушения путем подачи огнетушащего состава непосредственно в очаг пожара.

Достигается это тем, что гермочувствительные датчики электрически связаны с приводом конвейера, а установка для тушения пожара размещена от датчиков на расстоянии, равном полусумме длин тормозных путей максимально загруженной и порожней лент конвейера.

На чертеже изображено описываемое устройство, общий вид и разрезы А-А и Б-Б.

Оно содержит термочувствительные датчики 1, установленные на некотором расстоянии от обеих поверхностей ленты 2 и электрически связанные с приводным двигателем 3 конвейера и установкой 4 для тушения пожара, имеющей сопла 5 для подачи огнетушащего состава; . Установка 4 размещена от термочувствительных .датчиков на расстоянии (о), равном полусумме длин тормозных путей максимально загруженной и порожней лент конвейера.

Z Е1+Е

Д Ф

В - длина тормозного пути порожней ленты конвейера;

E - длина тормозного пути загруженной ленты конвейера.

Это обеспечивает остановку горящего участка ленты в зойе действня установки для туше- . ния пожара.

Устройство работает следующим образом.

При превышении температуры ленты термочувствительные датчики 1 останавливают ленту 2 конвейера, отключая приводной двигатель, и одновременно включают установку 4 для

ЦНИИПИ Заказ 7909/11 . Тираж 482 Подписное

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

3 704631 тушения пожара. При этом сопла 5 подают огнетушащий состав непосредственно в очаг пожара.

Формула изобретения

Устройство для тушения пожара на ленте конвейера, содержащее размещенную над конвейером установку для тушения пожара и электрически связанные с ней термочувствительные датчики, измеряющие температуру поверхности ленты, о т л и ч а ю щ е е с я

4 тем, что, с целью повышения эффективности тушения путем подачи огнетушащего состава непосредственно в очаг пожара, термочувствительные датчики электрически связаны с приводом конвейера, а установка для тушения пожара размещена от датчиков на расстоянии, равном полусумме длин тормозных путей максимально загруженной и порожней лент конвейера.

Источники информации, принятые во внимание при экспертизе

1. Патент Японии Р 48-9752, кл, В 65 G

3/08, 1973.
