Реферат



468

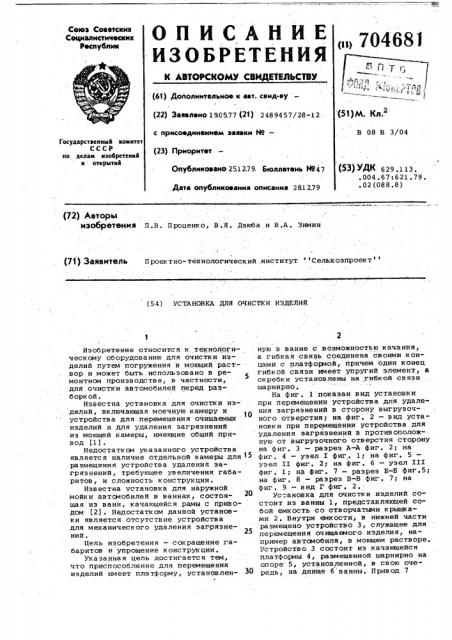

ИЗОБРЕТЕНИЯ

К АВТОРСХОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (63) Дополнительное к авт. саид-ву (22) заявлено 190577 (21) 2489457/28-12 (51}М. Кл.2

В 08 В 3/04 с присоединением заявки М— (23) Г)риоритет

Государственный комитет

СССР по делам изобретениИ и открытий

Опубликовано 25.12.79. Бюллетень Йо47

Дата опубликования описания 281?.79

{5З} НЖ 629.113. . 004 . 67: 621 . 79 . ,02 (088.8) (72} Авторы

ИЗОбрЕтЕНИя П.В. Проценко, В. Я. Дзюба и В,A. Зимин

l (71} Заявитель проектно-технологический институт сельхозпроект (5 4 ) УСТАНОВКА ДЛЯ ОЧИСТКИ ИЗДЕЛИЙ

Изобретение относится к технологическому оборудованию для очистки изделий путем погружения в моющий раствор и может быть. использовано в ремонтном производстве, в частности, длЯ очистки автомобилей перед разборк ой.

Известна установка для очистки изделий, включающая моечную камеру и устройства для перемещения очищаемых изделий и для удаления загрязнений из моющей камеры, имекщие общий привод (1) .

Недостатком указанного устройства является наличие отдельной камеры для 15 размещения устройства удалений загрязнений, требующее увеличения габаритов, и сложность конструкции.

Известна установка для наружной мойки автсмобилей в ваннах, состоящая иэ ванн, качающейся рамы с приво- дом f2) . Недостатком данной установки является отсутствие устройства длй механического удаления загрязнений.

Цель изобретения — сокращение габаритов и упрощение конструкции.

Указанная цель достигается тем, что приспособление для перемещения изделий имеет платформу, установлен4 ную в ванне с возможностью качания, а гибкая связь соединена своими концами с платформой, причем один конец гибкой связи имеет упругий элемент, а скребки установлены на гибкой связи шарнирно.

На фиг. 1 показан вид установки при перемещении устройства для удаления загрязнений в сторону выгруэочного отверстия; на фиг, 2 — вид установки при перемещении устройства для удаления загрязнений в противоположную от выгрузочного отверстия сторону на фиг. 3 — разрез A-А фиг. 2; на фиг. 4 — узел I фиг. 1; на фиг. 5— узел II фиг. 2; на фиг. 6 — узел III фиг. 1; на фиг. 7 — разрез Б-Б фиг.5; на фиг. 8 — разрез В-В фиг. 7; на фиг. 9 — вид Г фиг. 2.

Ус-.ановка для очистки изделий состоит из ванны 1, представляющей собой емкость со створчатыми крышками 2. Внутри емкости, в нижней части размещено устройство 3, служащее для перемещения очищаемого изделия, например автсмобиля, в моющем растворе, Устройство 3 состоит из качающейся платформы 4, размещенной шарнирно на опоре 5, установленной, в свою очередь, на днище б ванны. Привод 7

704681 платформы 4 установлен снаружи ванны, в верхней ее части и связан с платформой через кривошипно-шатунный механизм 8 тягой 9.

В целях упрощения конструкции и уменьшения габаритов установки устройство 1 О, служацее для удаления иэ ванны загрязнений, осаждаюцихся впроцессе очистки изделия на дно ванны, размецено между платформой 4 и дницем 6 ванны. 10

Устройство 10 представляет собой " скребки 11, размеценные шарнирно на осях 12; в свою очередь, между собой по концам параллельными

còåíêàìè 13. Расстояние между скребками по длине днища 6 принято иэ расчета не более их хода, то есть величины перемещения устройства 10 при качании платформы 4. Устройство 10 связано с платформой со стороны тяги

9 привода 7 тросом 14, а с противоположной стороны — тросом 15. При этом трос 15 связан с платформой 4 через упругий элемент 16, например, через пружину. Кроме того, трос 14 охватывает блок 17, а трос 15 — блок 25

18, прикрепленные, в свою очередь,, к корпусу ванны на одинаковой высоте относительно днища 6 ванны 1. В днище

6 ванны 1-выполнено выгрузочное от верстие 19, соединенное трубопрово- 30 дом 20 с насоссм 21 и гидроциклоном

22, служащим для отделения загрязнений от моющего раствора, Установка работает следукщим образом. 35

На платформу 4 устройства 3 ванны

1 устанавливают с помощью груэоподъемного механизма очицаемое изделие, йапример автомобиль. После включенйя йрйвода 7 через тягу 9 платфор-40 ма 4 с иэделием совершает качательное движение. При этом через трособлочную систему в работу автоматически включается и устройство 10 для удаления загрязнений, которые в процессе мойки отделяются от иэделия (автомобиля) и осаждаются на дно 6 ванны 1, в зону. действия скребков 11.

При подъеме части 23 платформы 4 тягой 9 и при опускании части 24 скребки 11 устройства 10 тросом 14 перемещаются в сторьну, противоположную выгрузочному отверстию 19. При этом эа счет парусности скребки 11 поворачиваются на своих осях 12 на некоторый угол, а их нижняя часть, приподнимаясь над днищем, протягивается над загрязнениями, При опускании части

23 все скребки 11 устройства 10 тросом 15 перемещаются в сторону выгрузочного отверстия 19, проталкивая в нем загрязнения. При этом в случае возникновения препятствий перед какими-либо скребками срабатывает упругий элемент 16, Загрязнения, попавшие в выгруэочное отверстие 19, всасываются насосом 21 и подаются в гидроциклон 22, где и отделяются от моющего раствора. Очищенный моющий раствор поступает по трубопроводу 25 снова в ванну 1 а загрязнения перио-! дически выгружаютая в специальную накопительную емкость (на чертеже не показана) .

Предложенное техническое решение позволяет автоматизировать выгрузку загрязнений, уменьшить габариты, а, следовательно, и металлоемкость установки, упростить конструкцию установки и ее обслуживание.

Формула изобретения

Установка для очистки изделий, включаюцая моющую ванну и связанные с приводом приспособление для перемецения изделий, приспособление для удаления загрязнений, выполненное в виде гибкой связи с установленными на ней скребками, о т л и ч а ю ц а яс я тем, что, с целью уменьшения габаритов и упрощения конструкции, приспособление для перемещения изделий имеет платформу, установленную в ванне с возможностью качания, а гибкая связь соединена своими концами с платформой, причем один конец гибкой связи имеет упругий элемент, а скребки установлены на гибкой связи шарнирно, Источники информации, принятые в о внимание при экспертизе

1. Авторское свидетельство СССР

9 441984, кл. В 08 В 3/04.

2. Афанасиков 10., Маслов Н. Уста-. новка -для наружной мойк и ав томоб илей в ваннах. Автомобильный транспорт, 92,,1973, с. 29-31.

104681 фие.7 в-в

Вс ЭГ фиг.У
