Реферат

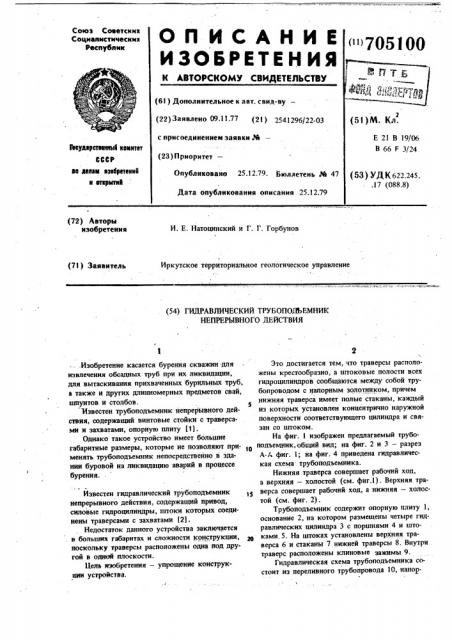

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалнстичесиих

Республик

-.«. »

5fgfg м ф 1) Д 5КЯ, Ц (61) Дополнительное к авт. свид-ву— (22) Заявлено 09.11,77 (21) 2541296/22-03 с присоединением заявки М (23) П риорнтет— (51)М. Кл..Е 21 В 19/06

В 66 F 3/24

Ьеударстеееьй кеиитет

СССР

le 4мам каабратаниа н еткрмтвй

Опубликовано 25.12.79. Бюллетень М 47

Дата опубликования описании 25.12.79 (53) УДК622.245. .17 (088.8) (72) Авторы изобретения

И. Е. Натоцинский и Г. Г. Горбунов

Иркутское территориальное геологическое управление (71) Заявитель (54) ГИДРАВЛИЧЕСКИЙ ТРУБОПОДЬЕМНИК

НЕПРЕРЫВНОГО ДЕЙСТВИЯ

Изобретение касается бурения скважин -для извлечения обсадных труб прн их ликвидации, для вытаскивания прихваченных бурильных труб, а также и других длинномерных предметов свай, шпунтов и столбов.

Известен трубоподъемник непрерывного действия, содержащий винтовые стойки с траверсами и захватами, опорную плиту (1).

Однако такое устройство имеет большие габаритные размеры, которые не позволяют применять трубоподъемник непосредственно в здании буровой на ликвидацию аварий в процессе бурения;

Известен гидравлический трубоподъемник непрерывного действия, содержащий привод; силовые гидроцилиндры, штоки которых соединены траверсами с захватами (2).

Недостаток данного устройства заключается в больших габаритах н сложности конструкции, поскольку траверсы расположены одна под другой в одной плоскости.

Бель изобретения — упрощение конструкции устройства, 2

Это достигается тем, что траверсы расположены крестообразно, а штоковые полости всех гндроцилиндров сообщаются между собой трубопроводом с напорным золотником, причем

5 нижняя траверса имеет полые стаканы, каждый из которых установлен концентрично наружной поверхности соответствующего цилиндра и связан со штоком.

На фиг. 1 изображен предлагаемый трубо0 подъемник, общий вид; на фиг. 2 и 3 — разрез

А-A фиг. 1; на фиг. 4 приведена гидравлическая схема трубоподъемника.

Нижняя траверса совершает рабочий ход, а верхняя — холостой (см. фиг.1). Верхняя траверса совершает рабочий ход, а нижняя — холостой (см. фиг. 2).

Трубоподъемник содержит опорную плиту 1, основание 2, на котором размещены четыре гидравлических цилиндра 3 с поршнями 4 и штоками,5. На штоках установлены верхняя траверса 6 и стаканы 7 нижней траверсы 8, Внутри траверс расположены клиновые зажимы 9.

Гидравлическая схема трубоподъемннка состоит из переливного трубопровода 10, напор705100

3 ного золотника 11, гидравлических силовых цилиндров 12 и 13, привода 14 с системой гидрораспределения и контроля. Клиновые зажимы служат для захвата колонны труб 15.

Гидравлический трубоподъемник работает следующим образом.

Трубоподъемник устанавливается так, чтобы через центральные. отверстия клиновых зажимов

9 траверс прошла верхняя часть извлекаемой колонны труб 15 или другого длинномерного 10 предмета, Затем рабочая жидкость нагнетается в поршневую полость пары цилиндров 13 нижней траверсы, при этом поршни со штоками и траверсой будут совершать рабочий ход, поднимаются вверх, и колонна труб, закрепленная в за-15 жиме, станет извлекаться, Одновременно рабочая жидкость из штоковой полости цилиндров 13 будет вытесняться поршнями и перетекать по переливному трубопроводу 10 в штоковую полость цилиндров 12 и своим давлением переместит поршни, а следовательно и верхнюю траверсу, в нижнее положение, тем самым будет совершаться холостой ход.

После переключения распределительного устройства порядок работы переменится: та траверса, которая опустилась вниз, начнет поднимать4 ся (рабочий ход), а та, которая поднялась вверх, будет опускаться вниз (холостой ход).

Излишний объем рабочей жидкости, который протекает через зазоры между поршнем и цилиндром, будет сбрасываться через напорныйзолотник 11.

Формула изобретения

Гидравлический трубоподъемник непрерывного действия, содержащий привод, силовые гидроцилиндры, штоки которых соединены траверсамии захватами, от л ич аю щий с я тем, что, с целью упрощения конструкции, траверсы расположены крестообразно, а штоковые полости всех гидроцилиндров сообщаются между собой трубопроводом с напорным золотником, причем нижняя траверса имеет полые стаканы, каждый из которых установлен концентрично наружной поверхности соответствующего цилиндра и связан со штоком.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР Р 244983, кл. Е 21 В 19/06, 1967.

2. Авторское свидетельство СССР N 542715, кл. В 66 F 3/24, 1973 (прототил), 705100

ФАЗ

Фиг.k

ЦНИИПИ Заки 7988/34 Тираж 657 Подписное .Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4, (
