Реферат

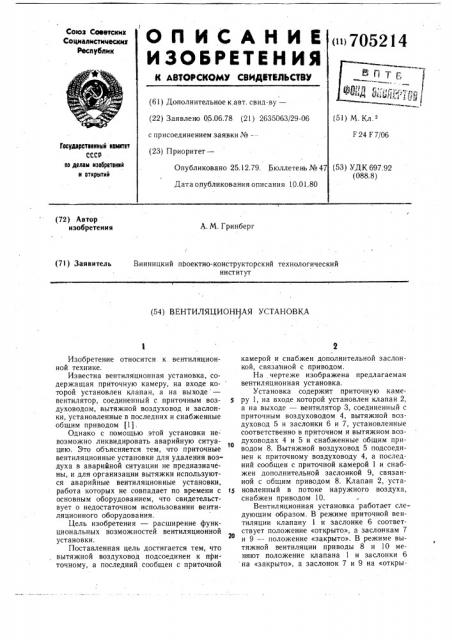

ОП ИСАНИЕ

ИЗОЬРЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВ

Союз Соеетскнх

Соцналнстнмесзаох

Реслублнк

oii705214 (61) дополнительное к авт. свид-ву— (22) Заявлено 05.06.78 (21) 2635063/29-06 с присоединением заявки №-(23) Приоритет— (5 l ) М. Кл.

F24 F7/06

Государственный ноинтет

СССР оо делам нзобретвннй н откропнй

Опубликовано 25.12.79. Бюллетень № 47

Дата опубликования описания 10.01.80 (53) УДК 697,92 (088.8) (72) Автор изобретения

А. М. Гринберг (71) Заявитель Винницкий проектно-конструкторский технологический институт (54) ВЕНТИЛЯЦИОННАЯ УСТАНОВКА

Изобретение относится к вентиляционной технике.

Известна вентиляционная установка, содержащая приточную камеру, на входе которой установлен клапан, а на выходе — вентилятор, соединенный с приточным воздуховодом, вытяжной воздуховод и заслонки, установленные в последних и снабженные общим приводом (1).

Однако с помощью этой установки невозможно ликвидировать аварийную ситуацию. Это объясняется тем, что приточные вентиляционные установки для удаления воздуха в аварийной ситуации не предназначены, и для организации вытяжки используются аварийные вентиляционные установки, работа которых не совпадает по времени с основным оборудованием, что свидетельствует о недостаточном использовании вентиляционного оборудования.

Цель изобретения — расширение функциональных возможностей вентиляционной установки.

Поставленная цель достигается тем, что вытяжной воздуховод подсоединен к при-. точному, а последний сообщен с приточной камерой и снабжен дополнительной заслонкой, связанной с приводом.

На чертеже изображена предлагаемая вентиляционная установка.

Установка содержит приточную камеру 1, на входе которой установлен клапан 2, а на выходе — вентилятор 3, соединенный с приточным воздуховодом 4, вытяжной воздуховод 5 и заслонки 6 и 7, установленные соответственно в приточном и вытяжном воз о духоводах 4 и 5 и снабженные общим приводом 8. Вытяжной воздуховод 5 подсоединен к приточному воздуховоду 4, а последний сообщен с приточной камерой 1 и снабжен дополнительной заслонкой 9, связанной с общим приводом 8. Клапан 2, установленный в потоке наружного воздуха, снабжен приводом 10.

Вентиляционная установка работает следующим образом. В режиме приточной вентиляции клапану 1 и заслонке 6 соответствует положение «открыто», а заслонкам 7

20 и 9 — положение «закрыто». В режиме вытяжной вентиляции приводы 8 и 10 меняют положение клапана 1 и заслонки 6 на «закрыто», а заслонок 7 и 9 на «откры705214 то», при этом приточный воздуховод 4 выполняет функцию вытяжного воздуховода.

Наличие трех заслонок, подсоединение вь1тяжного воздуховода к приточному и связь приточного воздуховода с приточной камерой позволяет исключить дополнительные вытяжные вентиляционные установки, устраиваемые для увеличения воздухообмена.

Формула изобретения а атжч еру

Составитель А. Смирнова

Редактор Т. Зубкова Техред М. Левицкая Корректор Е. Папп

Заказ 8006/40 Тираж 850 Подписное

ЦИ И И П И Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал П ПП «Патент>, r. Ужгород, ул. Проектная, 4

Вентиляционная установка, содержащая приточную камеру, на входе которой установлен клапан, а на выходе — вентилятор, соединенный с приточным воздуховодом, вытяжной воздуховод и заслонки, установленные в последних и снабженные общим приводом, отличающаяся тем, что, с целью расширения функциональных возможностей установки, вытяжной воздуховод подсоединен к приточному, а последний сообщен с камерой и снабжен дополнительной заслонкой, связанной с приводом.

Источники информации, принятые во внимание при экспертизе

1. Левонтии Л. И. Автоматизация систем искусственного климата.— М., Машгиз, 1962, с. 99.
