Реферат

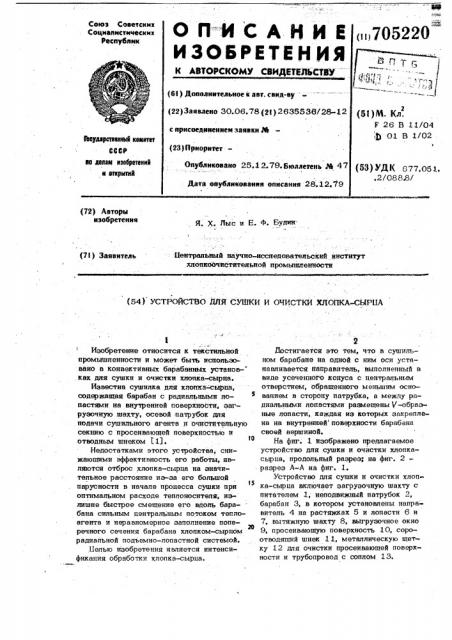

ОП "ИСА НИ Е

ИЗОБРЕТЕН ИЯ (ц705220

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 30.06. 78 (2т ) 2635538/28-12 с присоединением заявки М (23 } Приорнт ет—

Опубликовано 25.12.79.бюллетень Ph 47 (51)M. Кл, F 26 В 11/04 ф 01 В 1/02

3ееудерстаапвй кемитет

СССР во делам нзебретеиий н еткрмтий (53) УДК 677,051..2/088.8/

Дата опубликования описания 28.12.79 (72) Авторы изобретения

Я. X. Лыс H E. Ф. BV "

Центральный научно-исследовательский институт хлопкобчистительной промьпштенности (71) Заявитель (54) УСТРОЙСТВО ЛЛЯ СУШКИ И ОЧИСТКИ ХЛОПКА-СЕРБА

Изобретение относится к текстильной промышленности и может быть использовано в конвективных барабанных установ- ках для сушки и очистки хлопка-сырца.

Известна сушилка для хлопка -сырца, содержащая барабан с радиальными лопастями на внутренней поверхности, загрузочную шахту, осевой патрубок для подачи сушильного агента и очистительную секцию с просеивающей поверхностью и отводным шнеком 11).

Недостатками этого устройства, снижающими эффективность его работы, являются отброс хлопка-сырца на значительное расстояние иэ-эа его большой

t5 парусности в начале процесса сушки при оптимальном расходе теплоносителя, излишне быстрое смещение его вдоль барабана сильным центральным потоком теплоагента и неравномерное заполнение поперечного сечения барабана хлопком-сырцом радиальной подъемно-лопастной системой.

Целью изобретения является интенсификация обработки хлопка-сырца.

2 йостигается это тем, что s сушильном барабане на одной с ним оси устанавливается направитель, выполненный в виде усеченного конуса с центральным отверстием, обращенного меньшим основанием в сторону патрубка, а между радиальными лопастями размещены /-образные лопасти, каждая из которых закреплена на внутренней поверхности барабана своей вершиной.

На фиг. 1 изображено предлагаемое устройство для сушки и очистки хлопкасырца, продольный разрез; на фиг, 2— разрез А-A на фиг. 1.

Устройство для сушки и очистки хлопка-сырца включает загрузочную шахту с питателем 1, неподвижный патрубок 2, барабан 3, в котором установлены направитель 4 на растяжках 5 и лопасти 6 и

7, вытяжную шахту 8, выгруэочное окно

9, просеивающую поверхность 10, сороотводящий шнек 11, металлическую щетку 12 для очистки просеивающей поверхности и трубопровод с соплом 13.
